EJM8D C - MB - 04E - 00 NPM - DX 4-5 -3 4 顺序 9 5 6 8 ( → 『 操作手册 』 P.3 -3- 2) 3 卸下吸嘴交换器 ( → 『 操作手册 』 P.3 -3- 1) 从吸嘴交换器卸下 吸嘴 吸嘴 吸嘴尖端的变形 确认吸嘴尖端 ●吸嘴尖端发生 磨损或者变 形时更换新吸嘴 。 吸嘴尖端的磨损 去除吸嘴的空气路径上的灰尘 吸嘴的空气路径 ●对吸嘴尖端向 里吹气。这时 ，请注意勿让 气枪碰…
EJM8DC-MB-04E-00
NPM-DX
轻量16、轻量8吸嘴贴装头时 1
1
4-5-2
2
3
2
卸下吸嘴座
(→『工程师手册』
P.5-1)
7
工程师手册
4-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 2
对轻量16吸嘴贴装头进行说明。轻量8吸嘴贴装头的清扫方法相同。
使用工具: 棉纱布、气枪、棉棒、吸嘴清扫销 φ0.4 (KXF0DYHTA00)、吸嘴清扫销 φ0.15 (KXF0DYHUA00)
所需时间: 轻量16吸嘴贴装头、轻量8吸嘴贴装头，1台贴装头大致需要时间分别为20 分钟、10 分钟。

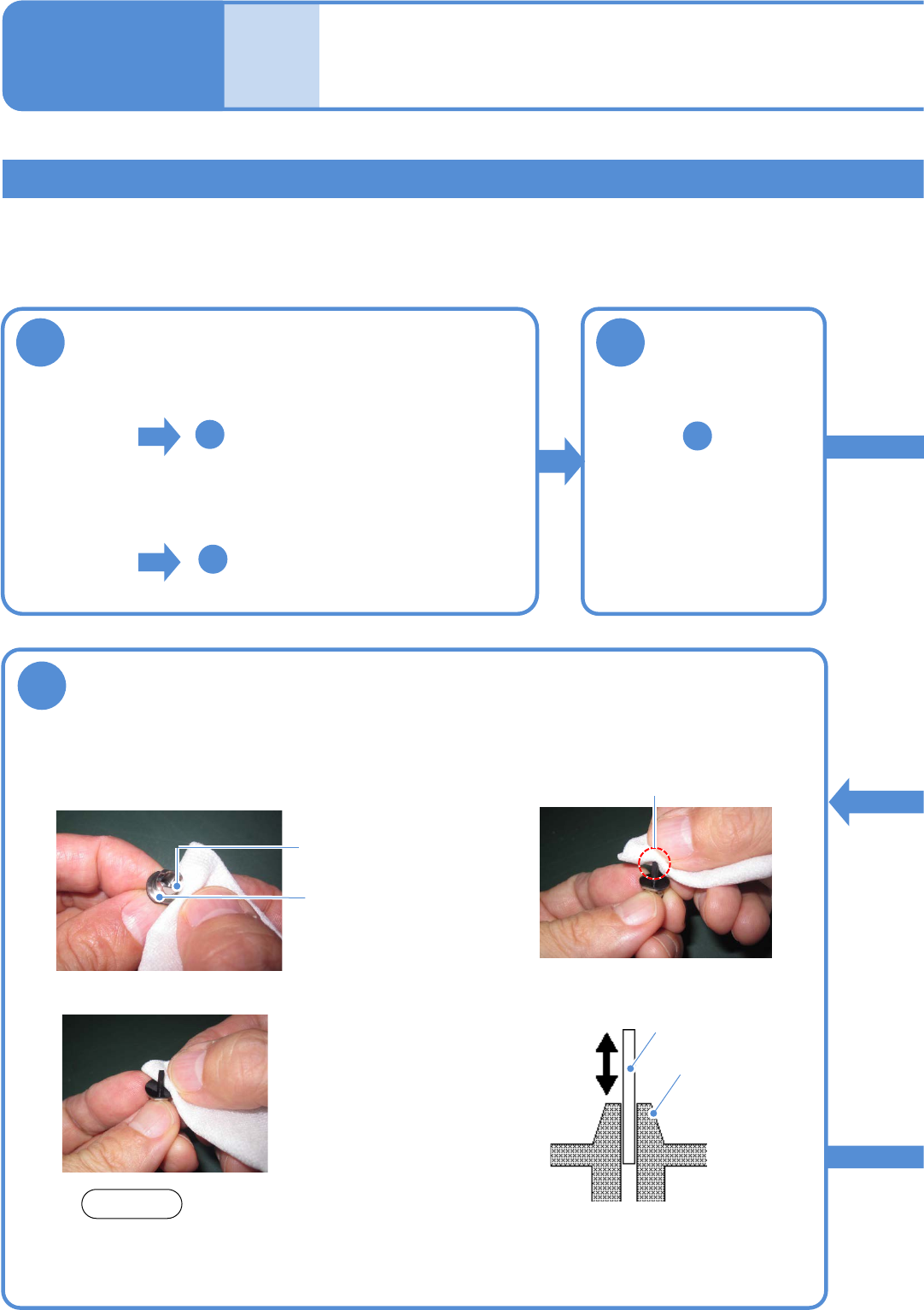

■清扫贴装头上的吸嘴
■清扫吸嘴交换器内收纳的吸嘴
●从顺序 开始操作。
5
■吸嘴锥形面和
吸嘴凸缘上面
吸嘴锥形面
吸嘴凸缘上面
●确认2D代码上没有灰尘和
破损。
■吸嘴尖端部
吸嘴尖端部
清扫吸嘴
●请勿使用任何溶剂。
(是造成吸嘴反射板的变色、变形、接合不
良的原因 )
注意
■吸嘴反射板
吸嘴清扫销
■吸嘴内部
柄
●从吸嘴上侧 (柄侧)，把吸嘴清扫销插入，
排出吸嘴内部堆积的灰尘。
EJM8DC-MB-04E-00
NPM-DX
4-5-3
4
顺序
9
5
6
8
(→『操作手册』P.3-3-2)
3

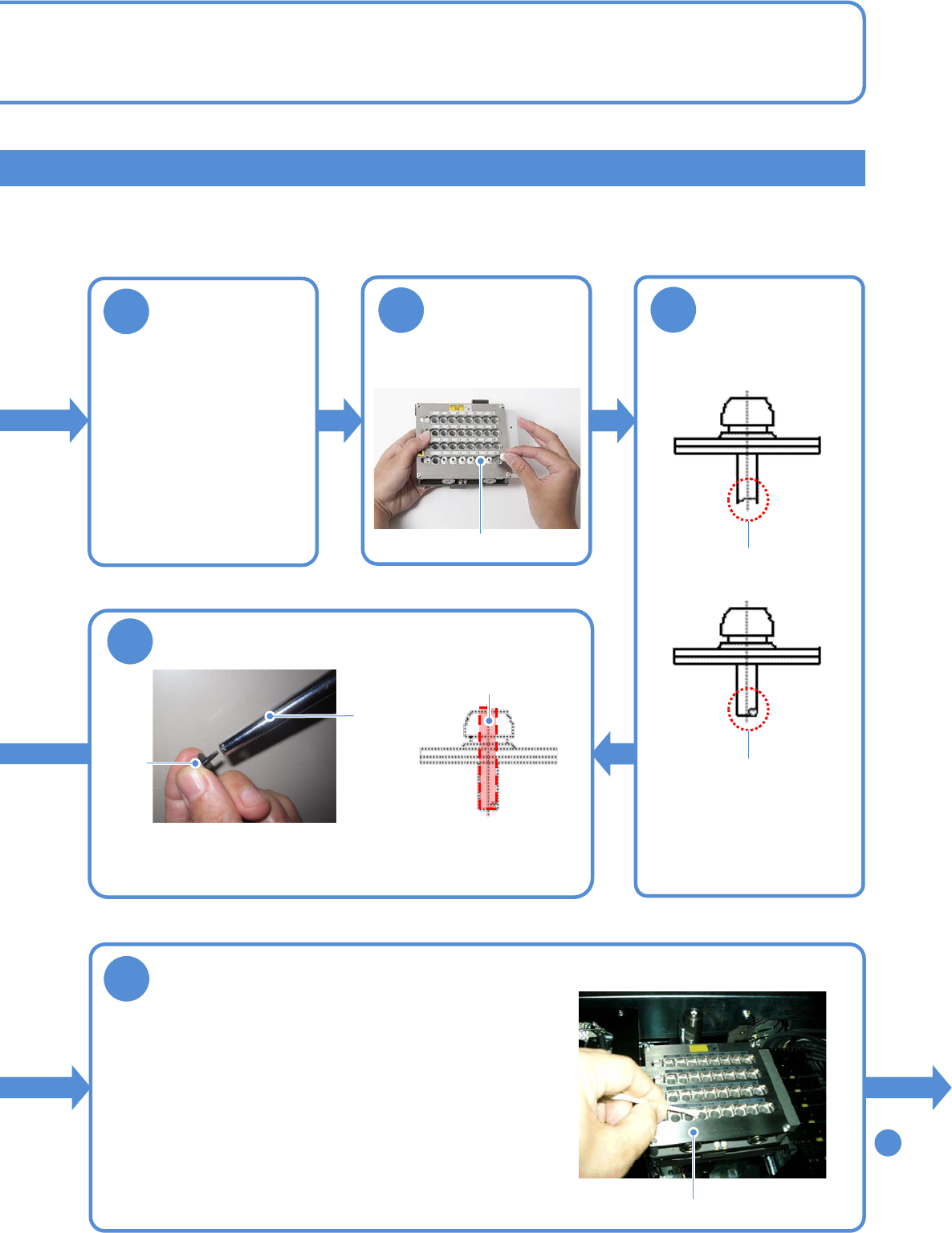

卸下吸嘴交换器
(→『操作手册』P.3-3-1)
从吸嘴交换器卸下
吸嘴
吸嘴
吸嘴尖端的变形
确认吸嘴尖端
●吸嘴尖端发生磨损或者变
形时更换新吸嘴。
吸嘴尖端的磨损
去除吸嘴的空气路径上的灰尘
吸嘴的空气路径
●对吸嘴尖端向里吹气。这时，请注意勿让气枪碰到
吸嘴尖端。
(吸嘴尖端可能破损或者变形)
气枪
吸嘴
清扫吸嘴交换器上面
●轻量16吸嘴贴装头的交换器用棉棒进行清扫，
轻量8吸嘴贴装头的交换器用棉纱部等进行清扫。
●请勿在和吸嘴反射板的接触面上留下灰尘。
●请确认挡板和吸嘴交换器的空隙间没有夹住灰尘等异物。
吸嘴交换器
EJM8DC-MB-04E-00
NPM-DX
OFF SERVO ON
4-5-4
轻量16、轻量8吸嘴贴装头时 2
9
10
12
11
●在贴装头安装吸嘴。
(→『工程师手册』P.5-1)
●安装方法
(→『操作手册』
P.3-3-1)
工程师手册
4-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 3

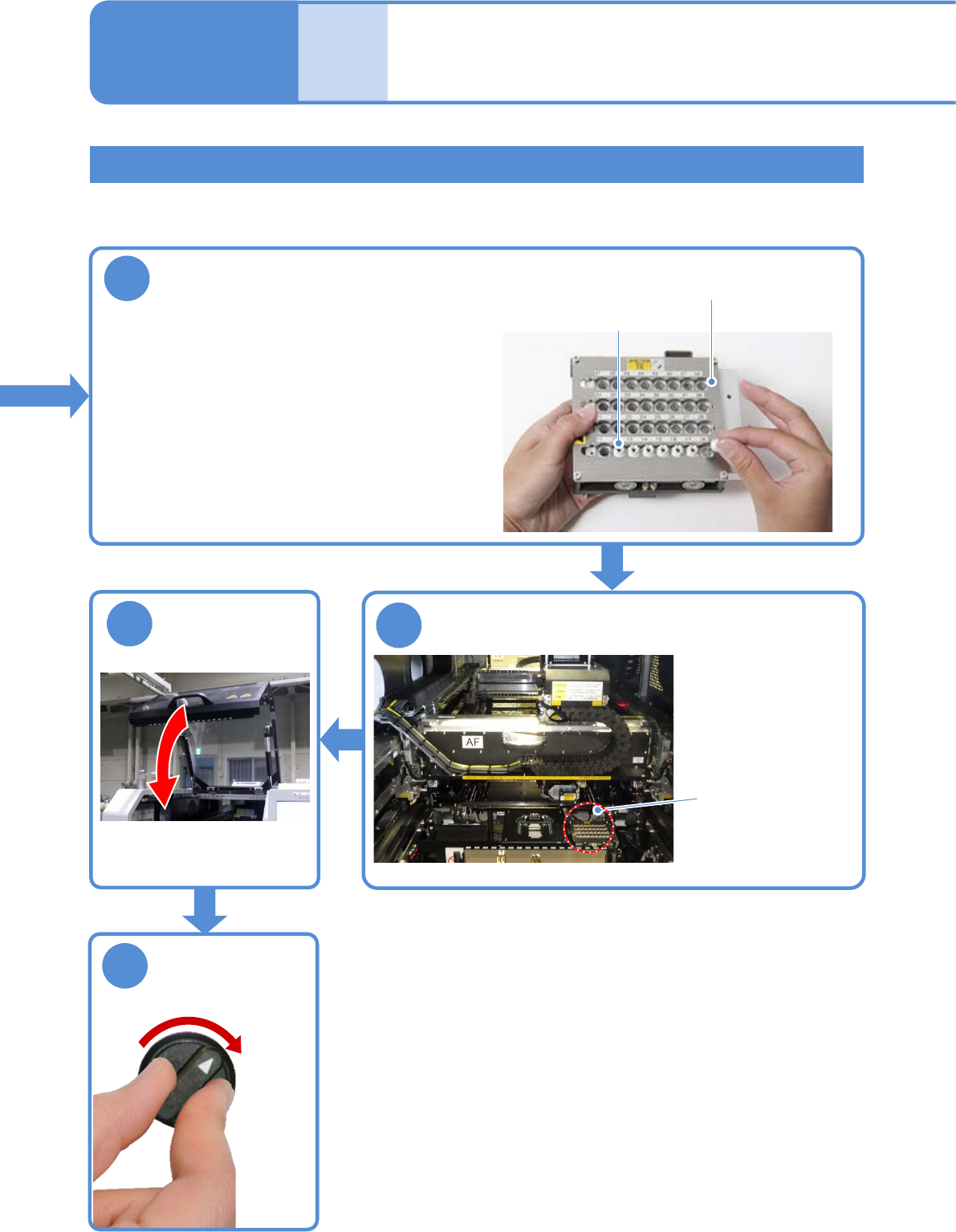

安装吸嘴
●在画面确认配置的同时进行正确设置。
●在吸嘴交换器原来的位置安装吸嘴。
吸嘴
吸嘴交换器
安装吸嘴交换器
吸嘴交换器
