EJM8DC-MB-04E-00
NPM-DX
4-6-8
检查部位
轨道1: 固定侧 轨道1: 可动侧 轨道2: 可动侧 轨道2: 固定侧
P1
305 ～ 335 Hz 730 ～ 810 Hz 700 ～ 780 Hz 305 ～ 335 Hz
P2
595 ～ 655 Hz 545 ～ 605 Hz 545 ～ 605 Hz 595 ～ 655 Hz
P3
320 ～ 350 Hz 320 ～ 350 Hz 320 ～ 350 Hz 320 ～ 350 Hz
规格值

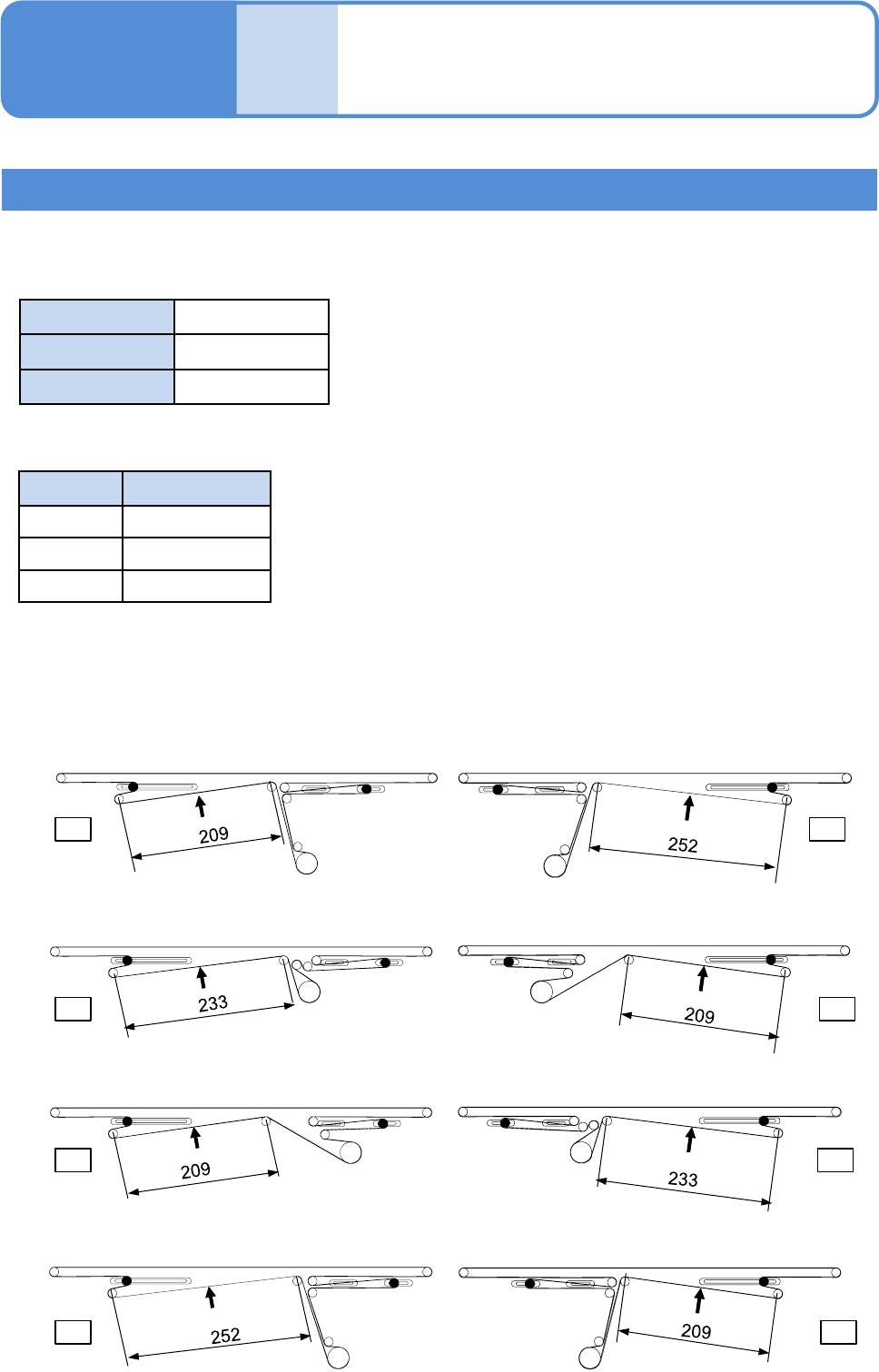

■长规格
(单位: mm)
■轨道1: 固定侧
■轨道1: 可动侧
■轨道2: 可动侧
■轨道2: 固定侧
122.5
P1
张力滑轮
张力滑轮
53.5
P1
张力滑轮
P1
张力滑轮
P3
63
P2
张力滑轮
118
P3
68.5
P2
张力滑轮
68.4
P2
118
P3
张力滑轮
117
P3
117
P1
51
张力滑轮
122.5
63
P2
EJM8DC-MB-04E-00
NPM-DX
4-6-9
工程师手册
4-6
传送带L、传送带R的皮带张力的检查
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度
参照下图

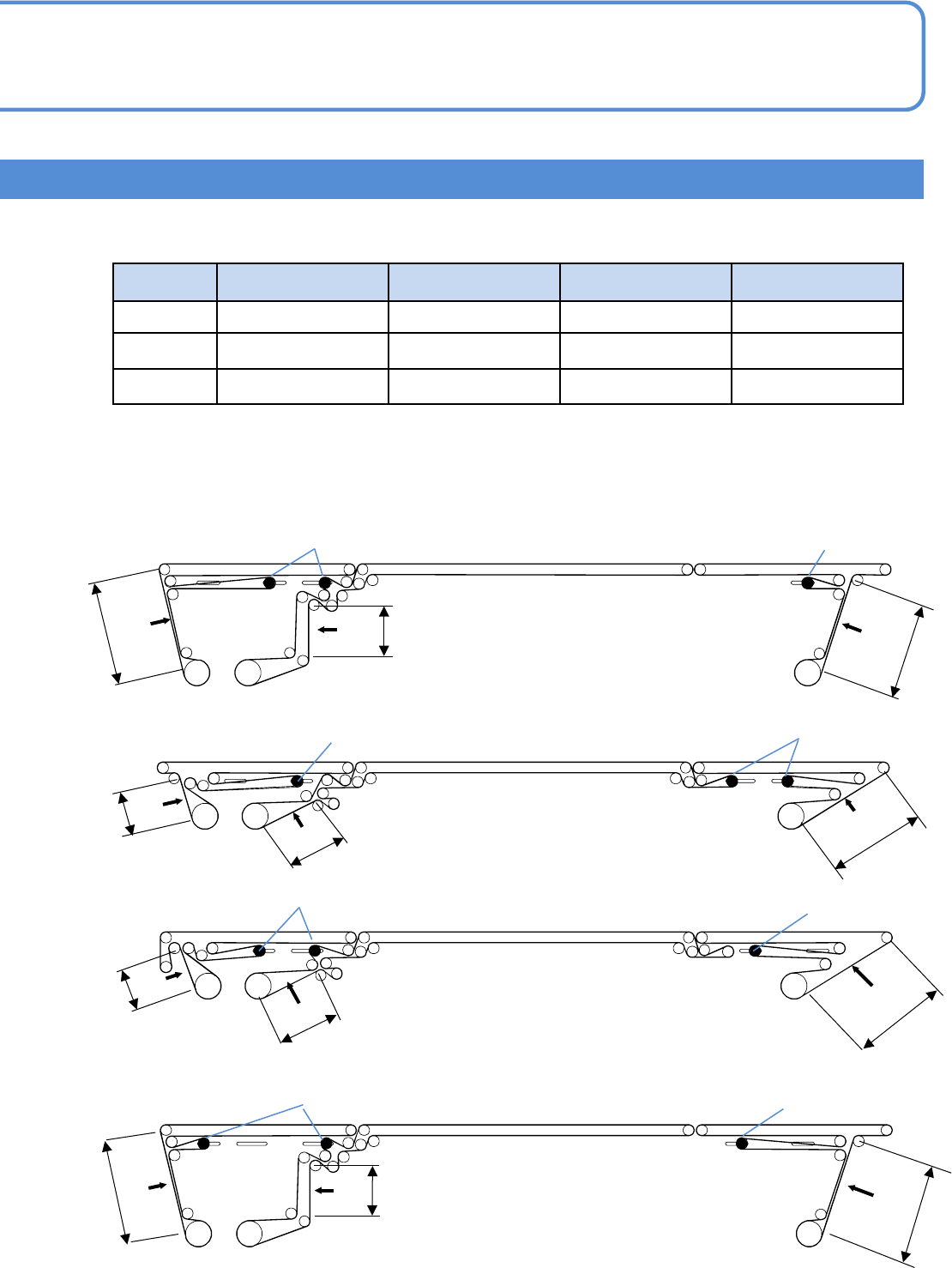

■轨道1: 固定侧、可动侧
■轨道2: 固定侧、可动侧
机种 固定侧、可动侧共同
传送带L、传送带R 560 ～ 695 Hz
64
P
64
P
张力滑轮
张力滑轮
传送带的检查 5
(单位: mm)
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
输入值
●调整并固定张力滑轮，使测量值达到规格值。
规格值
EJM8DC-MB-04E-00
NPM-DX
4-6-10
工程师手册
4-6
延长传送带皮带张力的检查
传送带的检查 6
●轨道1固定轨道
●轨道2可动轨道
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度
参照下图
测定部位 规格值(Hz)
A
180 ～ 200 Hz
B
160 ～ 180 Hz
C
140 ～ 160 Hz

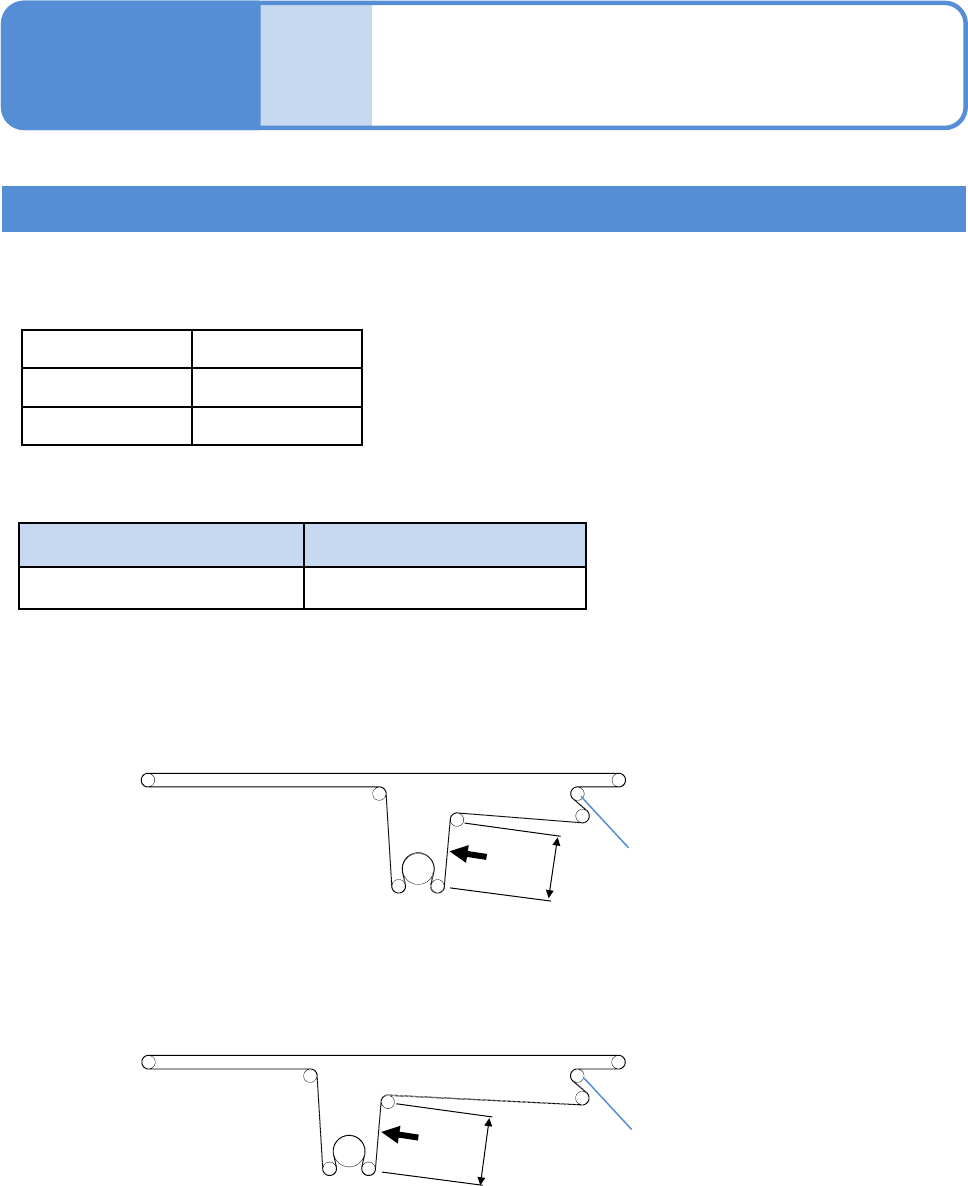

■双式传送带 (各有2根轨道)
●轨道1可动轨道
●轨道2固定轨道
P
A
P
B
P
C
P
B
P
A
在A基台安装时
在B基台安装时
P
C
P
A
P
A
●表示是张力滑轮。(单位: mm)
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
输入值
●调整并固定张力滑轮，使测量值达到规格值。
规格值
