卸下交换台车
(→P.2-4)
1
3
5
工程师手册
4-12
2
OFF
6
ON
解锁
θ轴皮带的检查
(贴装头: 选购件)
对轻量16吸嘴贴装头的θ轴皮带的检查方法进行说明。轻量8吸嘴贴装头的检查方法相同。
使用工具: 六角扳手 (尺寸: 对边2.0 mm (球型))
所需时间: 轻量16吸嘴贴装头、轻量8吸嘴贴装头，1台贴装头大致需要时间分别为
10 分钟、20 分钟。

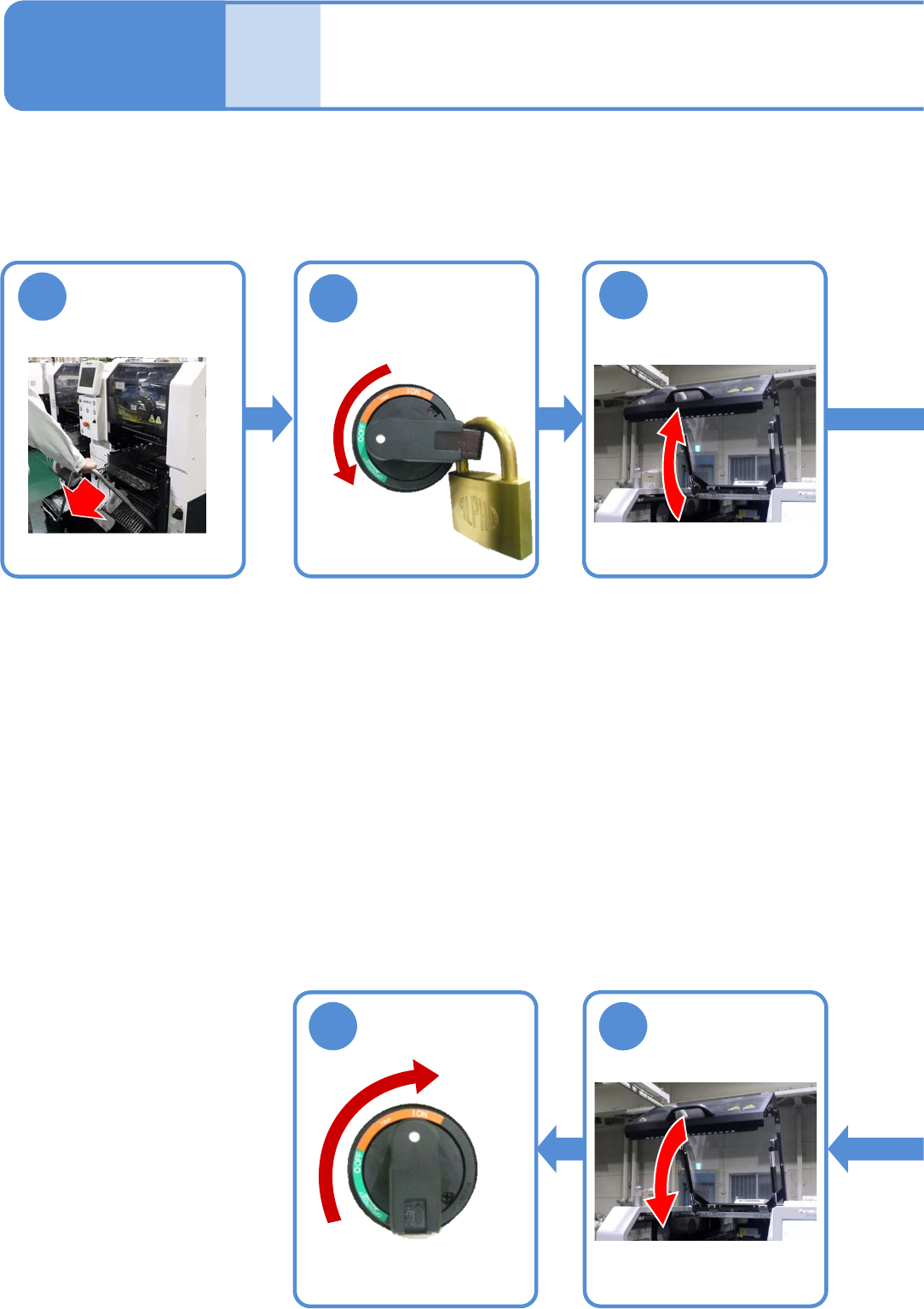

主电源开关置于
OFF，上锁
EJM8DC-MB-04E-00
NPM-DX
4-12-2
●请确认扭矩旋转是否顺畅 。
●扭矩旋转不顺时 (旋转有时不顺畅、有时顺畅)，请与本公司联络。
●θ轴马达左右有2处。 2处都请进行检查。
●是轻量16吸嘴头时，请将六角扳手插入θ轴滑轮中转动。
●是轻量8吸嘴头时，请直接用手指转动θ轴滑轮。
■轻量16吸嘴贴装头 ■轻量8吸嘴贴装头
θ轴贴装头
注意
θ轴贴装头
六角扳手
4
θ轴贴装头
将六角扳手插入贴装头的θ轴滑轮端部，然后旋转10次以上
六角扳手
吸嘴保护块
*请使用尖端部为球型 (照片上侧) 的六
角扳手。
EJM8DC-MB-04E-00
NPM-DX
1
2
4-13
工程师手册
4-13
元件排出传送带(选购件)
的清扫
对元件排出传送带的清扫方法进行说明。
使用工具: 棉纱布 所需时间: 2 分钟
元件排出传送带设置在从设备卸下的
交换台车或者供料器放置台
●也可从设备把设置有元件排出传送带的交换台车卸下。
●装卸元件排出传送带时，请注意勿碰撞尖端的辊子部。
擦去传送皮带的表面、元件检测传感器周围的灰尘
●使用棉纱布。
传送皮带
元件检测传感器
