EJM8D C - MB - 04E - 00 NPM - DX OFF SERVO ON OFF SERVO ON 4- 18 -1 XY 轴的电 缆护链的清扫 工程师手册 4 - 18 2 8 XY 轴的电缆护链的 清扫 6 将贴装头和 X 臂移动到 不会碰到机械止动器 的位置 1 卸下交换台车 ( → P.2 - 4) 3 7 安装交换台车 ( → P.2 - 4) 9 使用工具 : 棉纱布 、 棉棒 所需时间 : 5 分钟
EJM8DC-MB-04E-00
NPM-DX
6
4 5
4-17-4
将供料器工作台盖
倒向内侧。
(→P.2-
5)

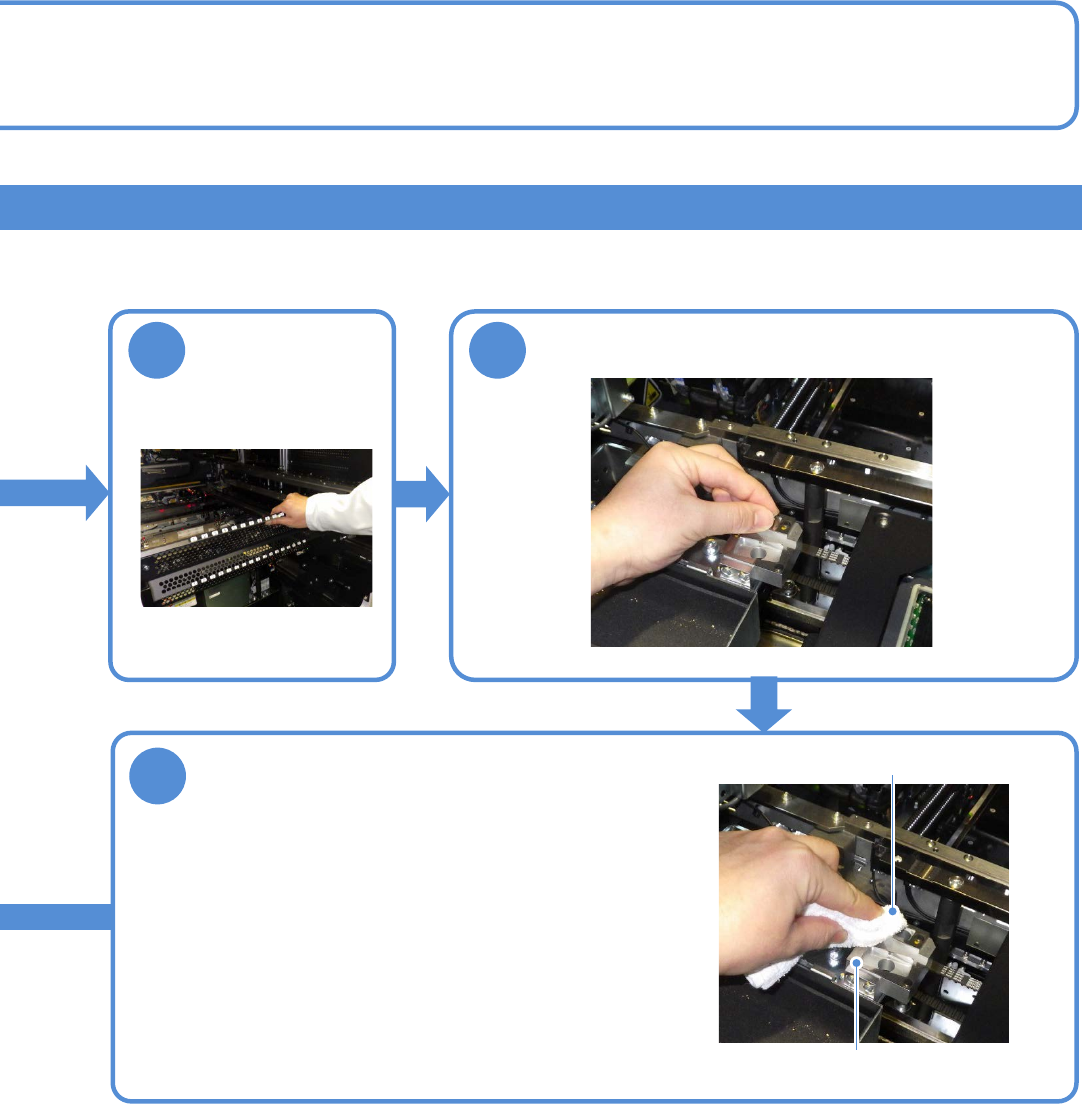

清扫吸嘴交换器的上面
●使吸嘴凸缘的接触面没有灰尘等。
●内部使用棉棒，表面使用棉纱布等清扫。
●确认吸嘴交换器上盖和吸嘴交换器上面的缝隙间是否
有灰尘等夹住。
吸嘴交换器
棉纱布
卸下支撑销用吸嘴
EJM8DC-MB-04E-00
NPM-DX
OFF SERVO ON
OFF SERVO ON
4-18-1

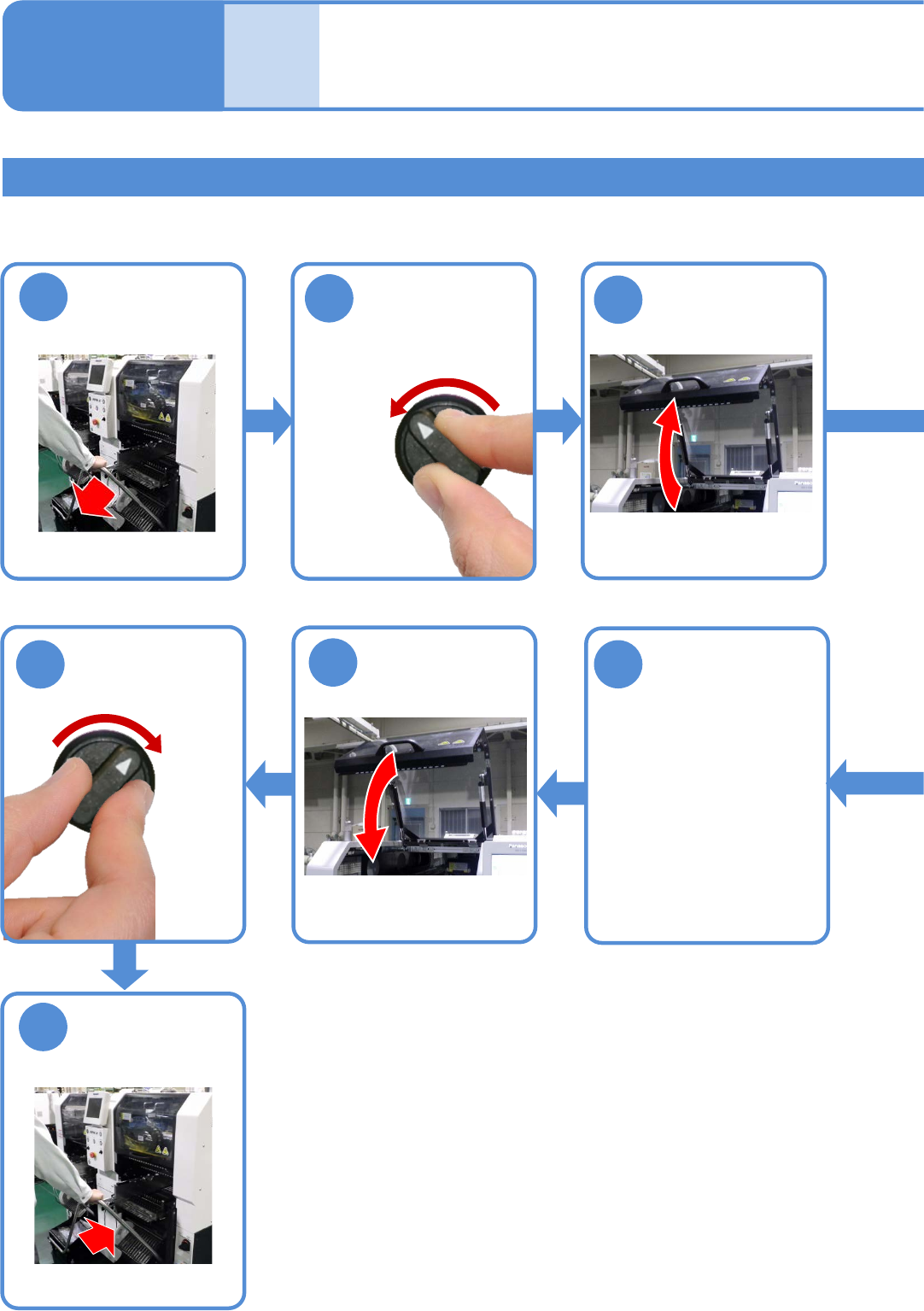

XY轴的电缆护链的清扫
工程师手册
4-18
2
8
XY轴的电缆护链的清扫
6
将贴装头和X臂移动到
不会碰到机械止动器
的位置
1
卸下交换台车
(→P.2-4)
3
7
安装交换台车
(→P.2-4)
9
使用工具: 棉纱布、棉棒
所需时间: 5 分钟
EJM8DC-MB-04E-00
NPM-DX
4-18-2
对Y轴的电缆护链进行清扫
4
5
对X轴的电缆护链进行清扫
●将贴装头向X方向移动，用棉纱布
擦去电缆护链上的附着物。
●将贴装头向左方向靠，用棉纱布擦
去托架上的垃圾。
●将相反侧的臂向Y方向的跟前侧移动，
用棉纱布擦去电缆护链上的附着物。
●将X轴的臂向左方向靠，用棉纱布擦去框架
及托架上的垃圾。
