N7201A643C - 第205页
NPM - DX EJM8D C - MB - 05E - 00 5-1 -8 顺序 21 12 13 14 15 16 安装吸嘴座并确认滑动状况 ● 当发生勾挂或不会降 至下限 时 ( → P.7 -2- 10 ～ 11) ● 使用吸嘴座轴 清扫工具 ( 选购件 ) 。 ● 使清扫工具的 槽对准吸嘴座的定 位销 。 ● 按住清扫工具往上推 ，从下 往上 看，按逆时针方 向旋转。 槽 ( 轻量 8 吸嘴时 ) 把清洁纸的两端 折回 清扫…
NPM-DX EJM8DC-MB-05E-00
清扫吸嘴座轴
5-1-7
10
11
17
18
19
20
(轻量8吸嘴时)
工程师手册
5-1
吸嘴座的清扫 4
(轻量16 V2/轻量8吸嘴贴装头: 选购件)
准备清扫
■吸嘴座轴清扫工具
■清洁纸
(约40 × 50 mm)
φ5: 轻量8吸嘴贴装头用
φ4: 轻量16吸嘴贴装头V2用
φ5: 轻量8吸嘴贴装头用
在清扫工具夹住清
洁纸
清洁纸
卸下吸嘴座
安装弹簧
吸嘴座
吸嘴
安装吸嘴
(有吸嘴时)
安装吸嘴座
●按住吸嘴往上推，从下往上看，按逆时针方向旋转。
●请注意不要让吸嘴缓冲用弹簧弹出来。
●因夹具夹扣压紧用弹簧容易变形，请勿用手指硬压。
●按照相同步骤，在贴装头安装所有吸嘴座。
■有吸嘴时
NPM-DX EJM8DC-MB-05E-00
5-1-8
顺序
21
12
13
14
15
16

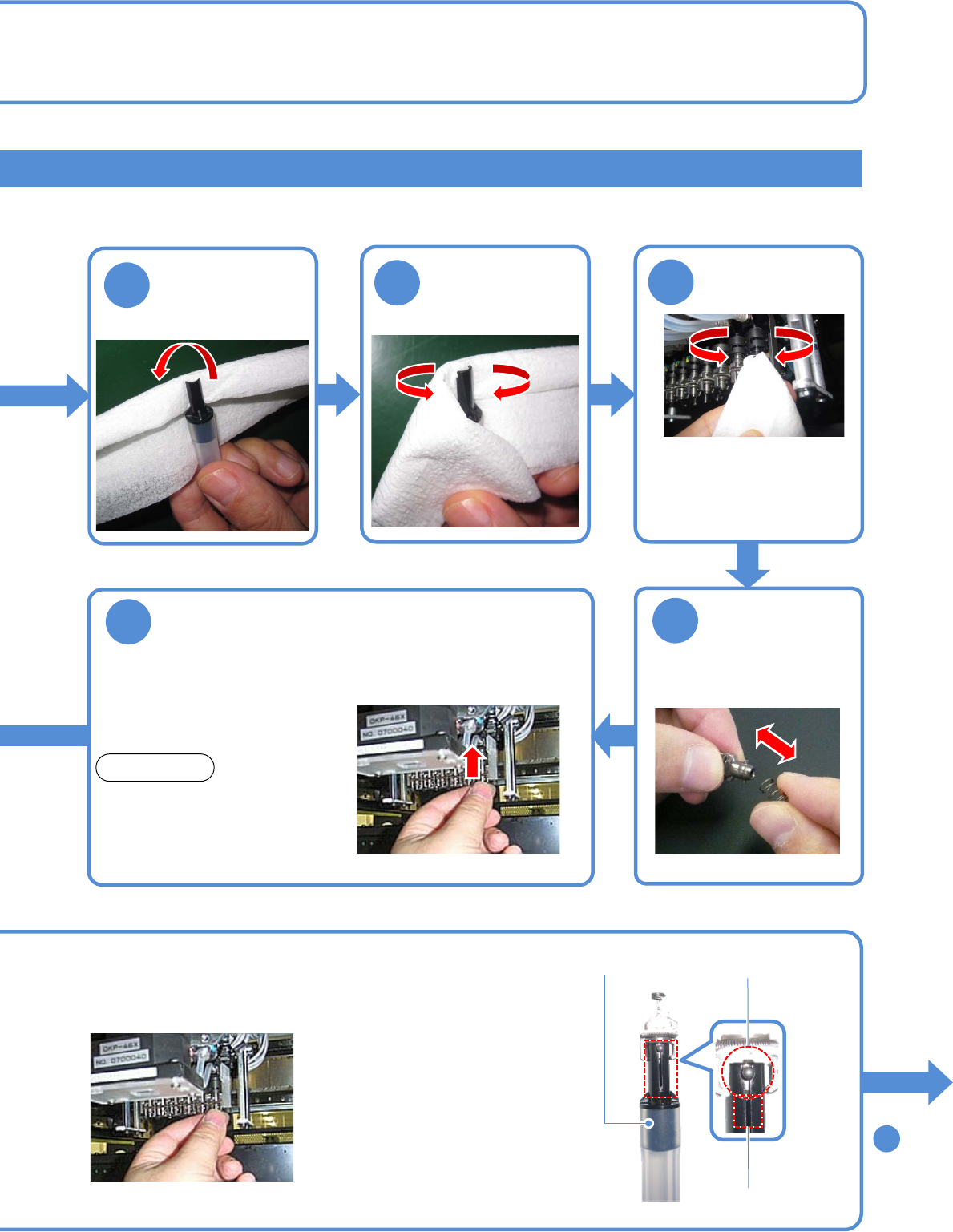

安装吸嘴座并确认滑动状况
●当发生勾挂或不会降至下限时
(→P.7-2-10～11)
●使用吸嘴座轴清扫工具(选购件)。
●使清扫工具的槽对准吸嘴座的定
位销。
●按住清扫工具往上推，从下往上
看，按逆时针方向旋转。
槽
(轻量8吸嘴时)
把清洁纸的两端
折回
清扫轴部位
●把清扫工具插入轴，往吸
嘴旋转方向转2、3 次。
●如果清洁纸有污垢，则更
换。
●向上推动吸嘴座，确认不会发
生勾挂，以及松开手后会受自重
影响而降落到下限。
注意
卸下弹簧
■没有吸嘴时
定位销
清扫工具
NPM-DX EJM8DC-MB-05E-00
5-1-9
确认吸嘴配置
21
23
22
25
26
27
24
安装交换台车
(→P.2-4)
●请选择已清扫的头处的
工作台
工程师手册
5-1
吸嘴座的清扫 5
(轻量16 V2/轻量8吸嘴贴装头: 选购件)
●只有在上载生产数据时
进行 以后的操作。
24
确认吸嘴配置
●在各自的吸嘴位置，可以通过配置吸嘴的画面进行确认。
●如果有错误，进行了 的操作后更换吸嘴，再进行
的操作。
21 2
此操作是用来检查吸嘴底部直径尺寸。对吸嘴底部直径相
同而吸嘴种类不同的吸嘴不进行识别，请在安装时目视检
查吸嘴种类。
注意
