EJM8D C - MB - 06E - 00 NPM - DX 4 5 6-1 -2 安装交换台车 ( → P.2 - 4) 11 10 ON 卸下安全盖 ● 螺丝 (8 个 ) 卸下过滤器 主控制器 ●将夹紧主控制 器右上过滤器 的拉手捏住，然 后将其往前 侧拉出。 拉手
EJM8DC-MB-06E-00
NPM-DX
6-1-1
使用工具: 六角扳手、吸尘器 所需时间: 10 分钟
7
8
卸下交换台车
(→P.2-4)
1
6
工程师手册
6-1
3
OFF
9
2
将供料器工作台盖
倒向内侧。
安装供料器工作台
盖
前侧
过滤器的清扫
(主控制器)
安装过滤器
除去过滤器的灰
尘
弹簧
过滤器
●使用弹簧夹住过滤器。
●捏住弹簧的提纽往内推入，
如照片所示使突起部卡住。
拉手
●拆卸过滤器后使用吸尘
器等清除灰尘。
安装安全盖
●螺丝 (8 个)
EJM8DC-MB-06E-00
NPM-DX
4
5
6-1-2
安装交换台车
(→P.2-4)
11
10
ON

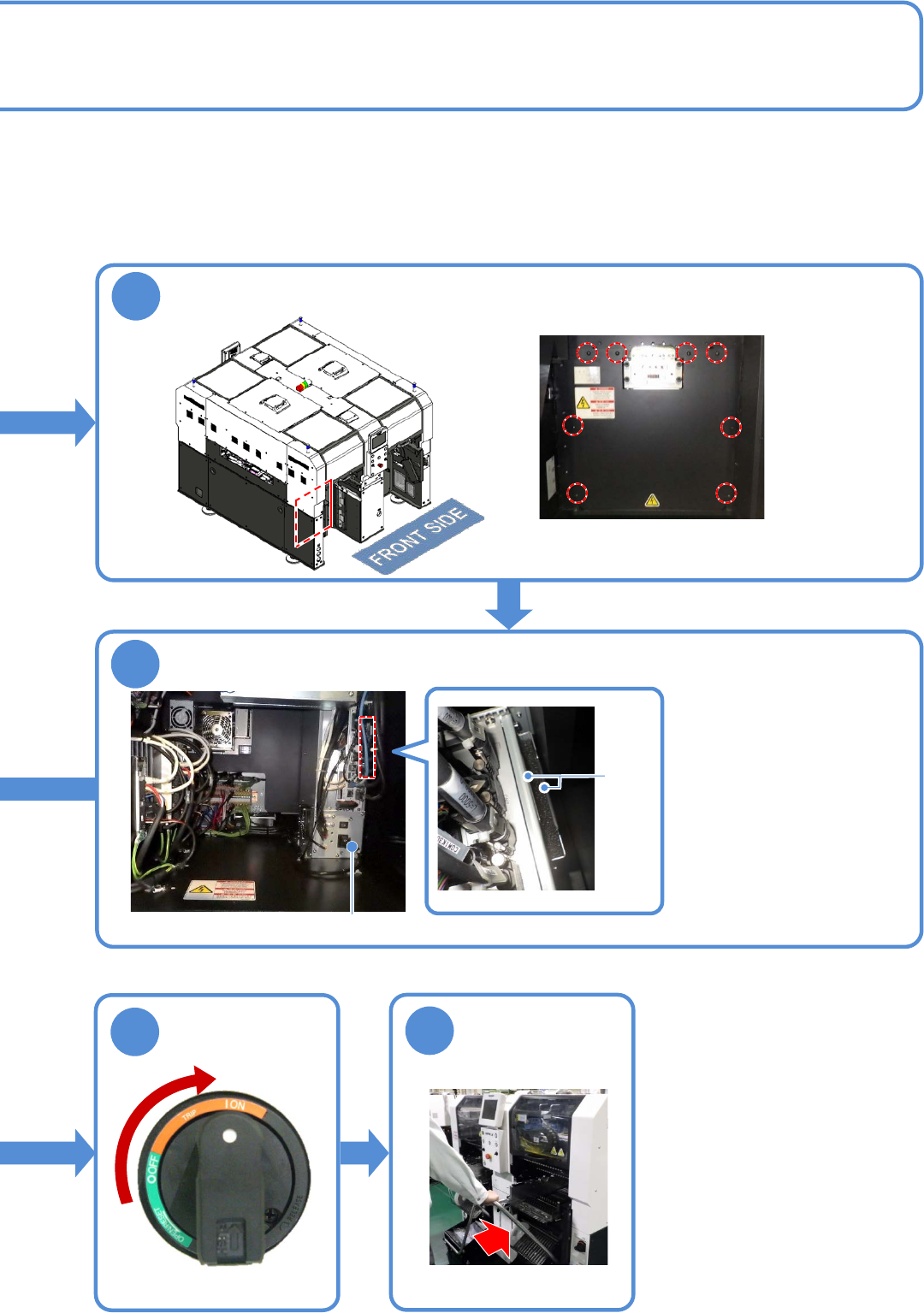

卸下安全盖
●螺丝 (8 个)
卸下过滤器
主控制器
●将夹紧主控制器右上过滤器
的拉手捏住，然后将其往前
侧拉出。
拉手
EJM8DC-MB-06E-00
NPM-DX
6-2-1
FA电脑 过滤器的清扫 1
(传送带L: 选购件)
6
前侧盖子的背面
①
①
②
②
前侧盖子
安装前侧的盖子
●使前侧盖下侧的钩子对准电脑主体上的孔。
●先将钩子顶端向下按，再按压前
侧的盖子。
FA电脑 (传送带L) 的过滤器清扫
1
卸下传送带L的前侧盖子
●确认传送带L的主电源开关是处于OFF状态
后，拆下前侧的盖子。
●用六角扳手拆下传送带L的前侧盖子。
●螺栓: 7处
7
安装传送带L的前侧盖子
●用六角扳手安装传送带L的前侧
盖子。
●螺栓: 7处
这里对传送带L的FA电脑上设置的过滤器的清扫方法进行说明。
使用工具: 吸尘器 所需时间: 10 分钟
工程师手册
6-2
