EJM8D C - MB - 09E - 00 NPM - DX 9-1 -9 STEP *1) 项目 操作 参照 STEP2 贴装头 / 面补正 Z 高度计测 (→P.10 -1- 2, 9 - 4) STEP3 治具站 扫描位置 (→P.9 -1- 2, 9 - 10) 贴装头偏移量 (→P.9 -1- 2, 9 - 10) 精度验证 贴装精度反映 (→P.9 -1- 2, 9 - 19) 贴装精度 验证 (→P.9 -1- 2, …
EJM8DC-MB-09E-00
NPM-DX
4
9-1-8
3
8
6
ON
7

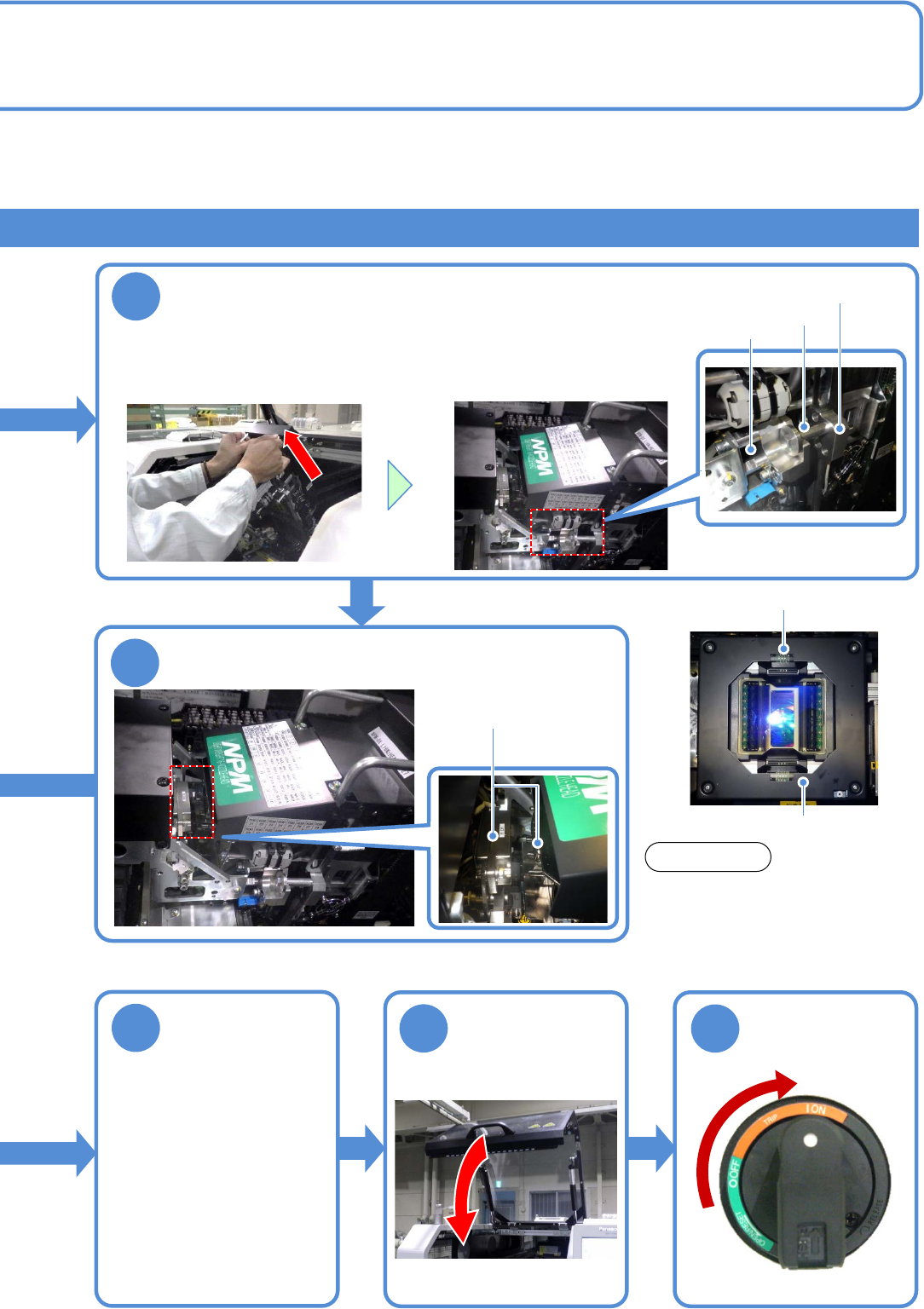

贴装头板
●贴装头挡块: 左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
安装贴装头
拉出贴装头，连接连接器
连接器
注意
通过轻量8吸嘴贴装头或者4吸嘴
贴装贴装BGA、CSP时，请确认
在多功能识别照相机单元上是否
安装了侧面照明。
侧面照明
多功能识别照相机V2
更换吸嘴交换器
●更换成与所安装贴装头相
应的吸嘴交换器。
EJM8DC-MB-09E-00
NPM-DX
9-1-9
STEP
*1)
项目 操作
参照
STEP2
贴装头/面补正Z 高度计测
(→P.10-1-2, 9-4)
STEP3
治具站
扫描位置
(→P.9-1-2, 9-10)
贴装头偏移量
(→P.9-1-2, 9-10)
精度验证
贴装精度反映
(→P.9-1-2, 9-19)
贴装精度 验证
(→P.9-1-2, 9-19)
更换贴装头后，请必须进行校准和精度验证。
工程师手册
9-1
贴装头和吸嘴交换器的
更换 5
校准
*1) 贴装头的更换没有相当于STEP1的作业。
EJM8DC-MB-09E-00
NPM-DX
9-1-10
