EJM8DC-MB-09E-00
NPM-DX
9-3-3-1
工程师手册
9-3-3

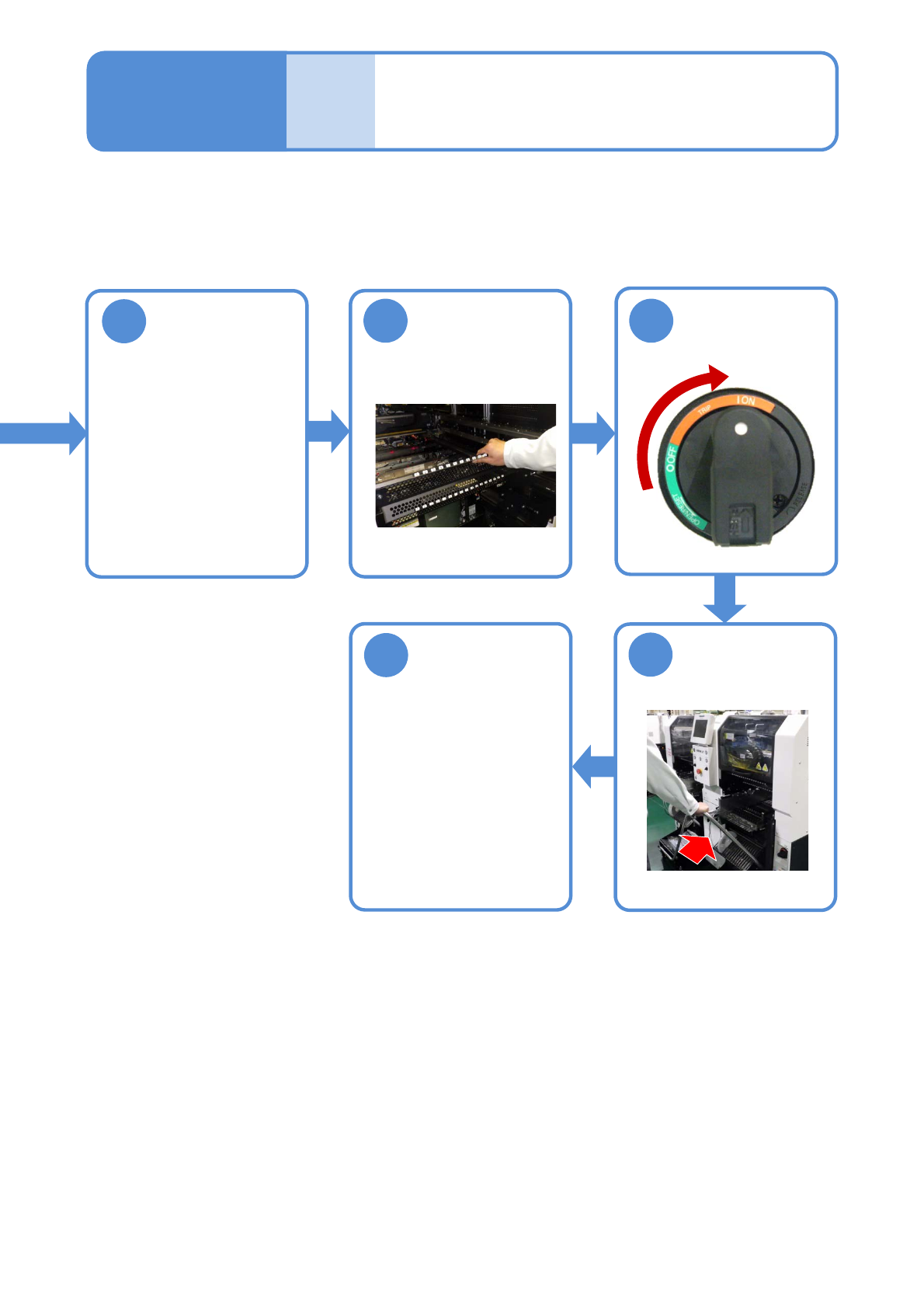

延长传送带(选购件)的
传送皮带的更换
对于上游工序有延长传送带时的更换方法，在前侧的作业中进行说明。
使用工具: 六角扳手 (2 mm) 所需时间: 30~60分钟
1
2
3
OFF
4
5
把X轴往内推
6
卸下皮带 (下图是A基台侧延长传送带的状态)
7
●往外拔，将其卸下。
●废弃时，使用钳子等切断后卸
下。
固定侧
可动侧
可动侧
固定侧
轨道2侧
轨道1侧
将供料器工作台
盖倒向内侧。
部件的
更换方法
传送带宽度需要
150~200 mm
(为了更有利于操作)
(→『操作手册』
P.3-3-4)
拆下离延长传送带
较近的交換台车
(→P.2-4)
EJM8DC-MB-09E-00
NPM-DX
9-3-3-2
8

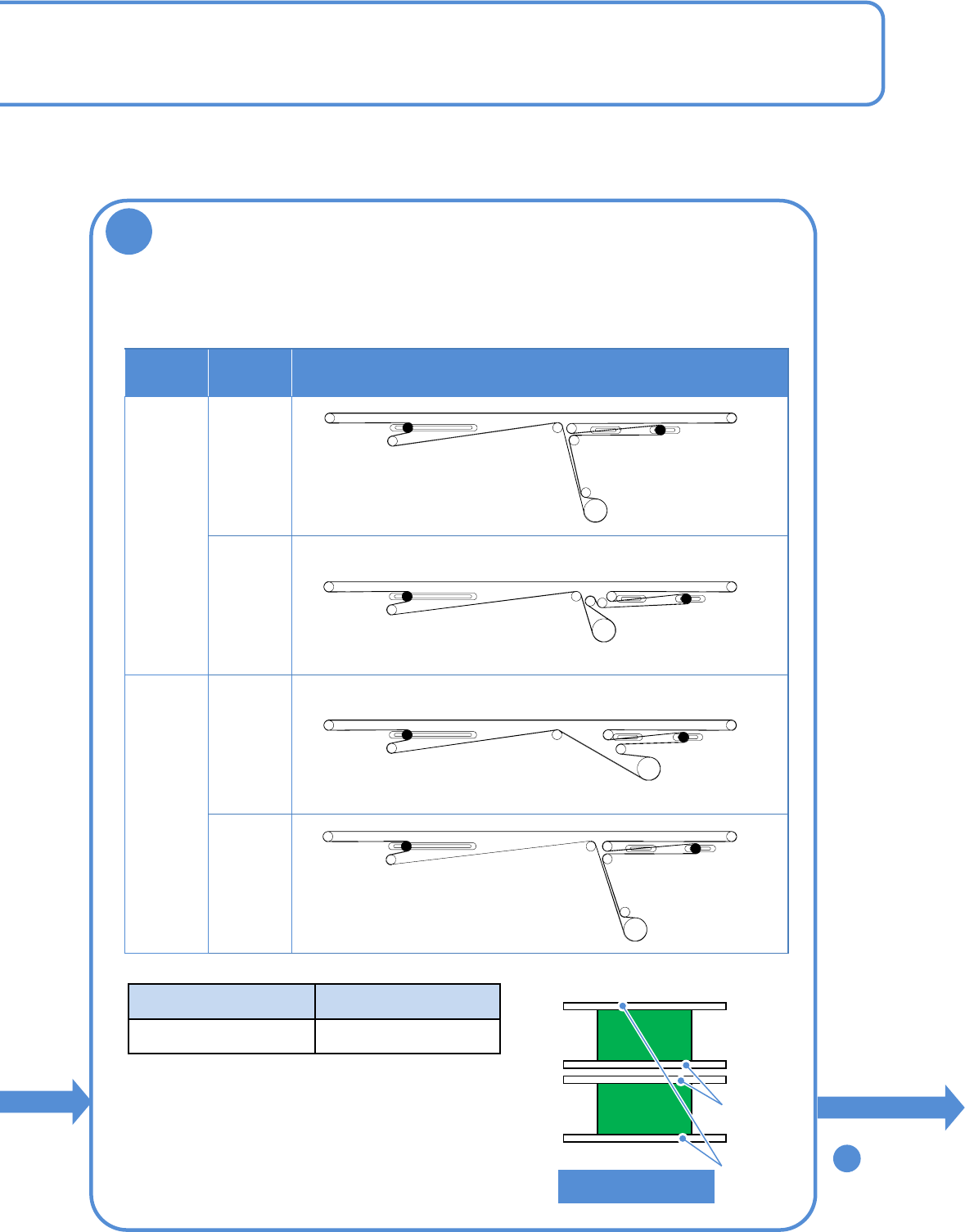

换上新皮带
皮带长度(mm)
型号
1638 N510064075AA
顺序
9
轨道
轨道 皮带的穿行路径
1
固定
可动
2
可动
固定
*1: 下表中的 ● 表示是张力轮。
*2: 请松缓(●)的张力轮后，进行皮带的更换的作业。
*3: 各轨道的相对侧，是如下图所示左右对称的。
轨道1
轨道2
可动轨
固定轨
FRONT SIDE
●有关皮带的正面、反面
正面: 无印文字
反面裏面: 有印文字
●安装皮带时，使皮带正面为基板传送面。
EJM8DC-MB-09E-00
NPM-DX
9-3-3-3
9
调整皮带张力
(→P.4-6)
10
安装供料器工作台
盖
安装交换台车
(→P.3-2)
12
13
确认基板的传送情
况
11
ON
拆下锁具
工程师手册
9-3-3
部件的
更换方法
延长传送带(选购件)的
传送皮带的更换
