EJM8D C - MB - 09E - 00 NPM - DX 9-3-5 -4 FA 电脑 ( 传送皮 L ) 的 日历蓄电池的 更换 ● 在 使用 期间 发生电压降 低的情况时， 请与本公司联系。
EJM8DC-MB-09E-00
NPM-DX
9-3-5-3

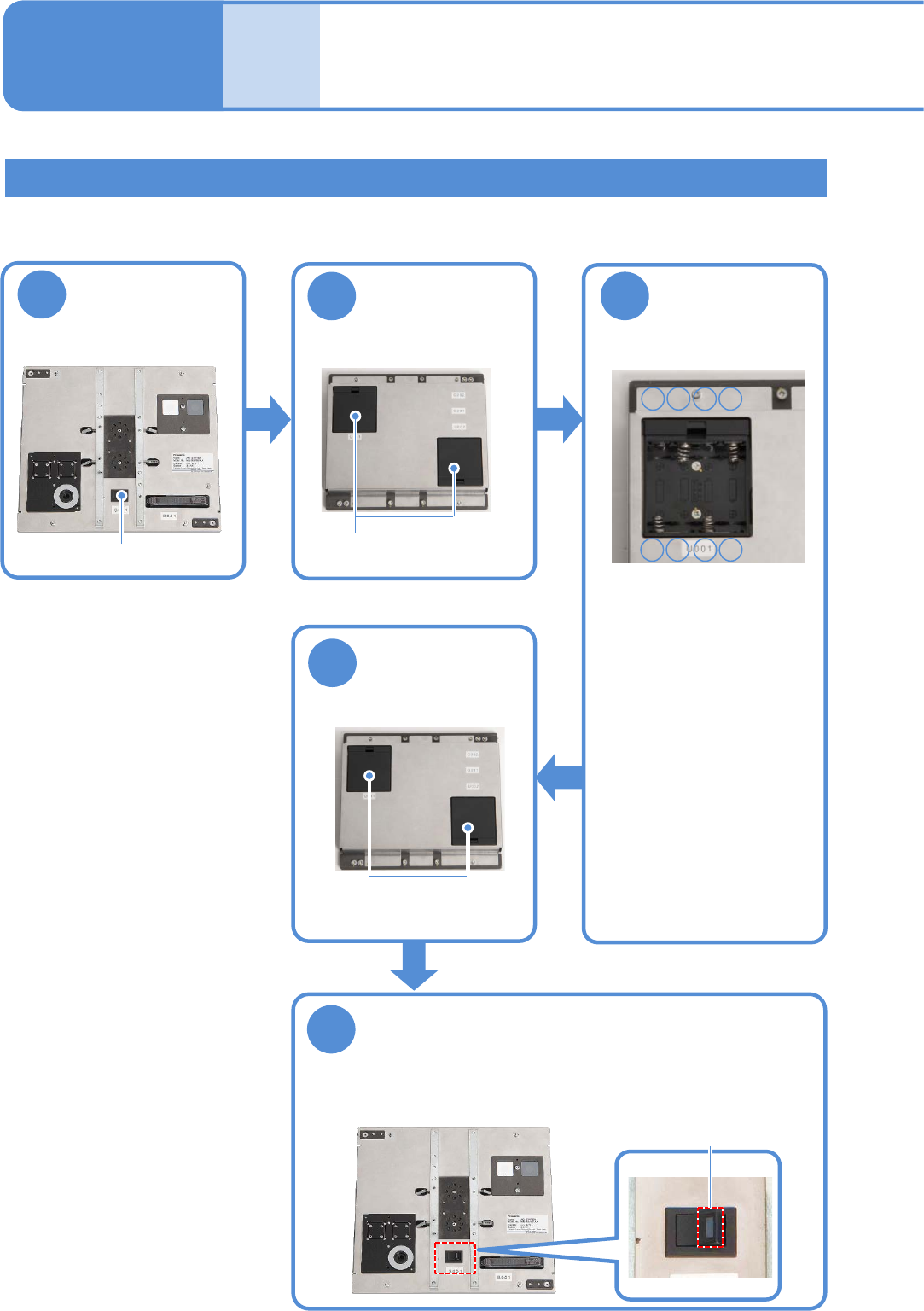

治具站的蓄电池更换
2
1
3
5
4
所需时间: 2分钟
－ ＋ － ＋
＋ － － ＋
蓄电池的更换 2
工程师手册
9-3-5
部件的
更换方法
■表面
■背面
●更换8个5号干电池 (4个x2
处)。
●请按照电池箱的内部表示
的安装方向进行更换。
电源开关置于OFF
打开电源箱的
保护盖
更换新的电池
关闭电源箱的
保护盖
电池箱
■电池箱内部
■背面
电池箱
电池开关
●确认LED照明是否亮灯。
■表面
电源开关置于ON
LED照明
EJM8DC-MB-09E-00
NPM-DX
9-3-5-4
FA电脑 (传送皮L) 的日历蓄电池的更换
●在使用期间发生电压降低的情况时，请与本公司联系。
EJM8DC-MB-09E-00
NPM-DX
9-3-5-5

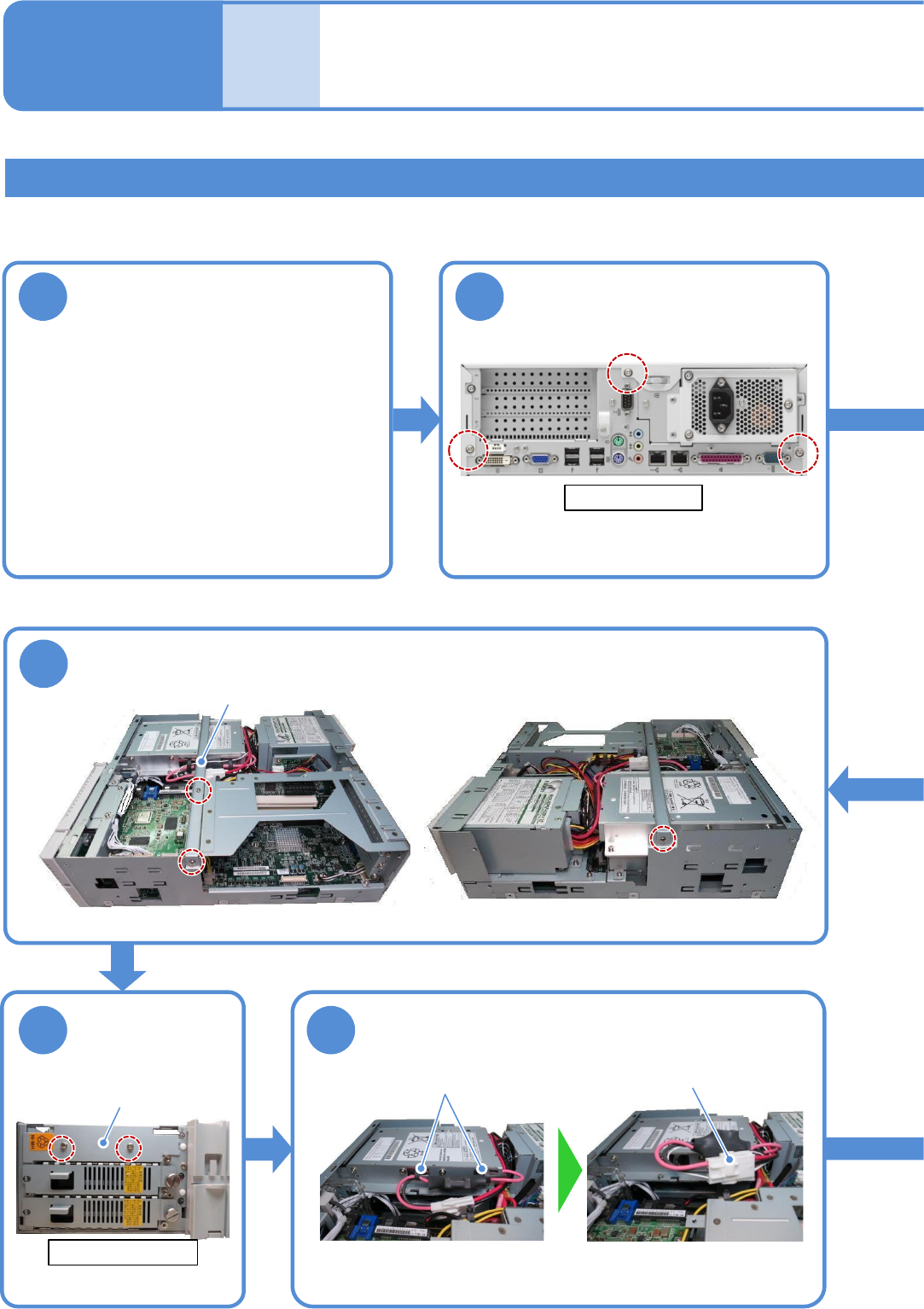

FA电脑 (传送皮带L) 的UPS蓄电池的更换 1
6
拆下蓄电池的盖
5
拆下中心托架
中心托架
●螺丝: 2个
FA电脑前侧
蓄电池盖
7
拆下连接器
①将电缆从固定扣处拆下
(2处)
②拆下连接器
电线固定扣
连接器
●螺丝: 3个
使用工具: 十字螺丝刀 所需时间: 45分钟
从传送带L处取出FA电脑
1
拆下螺丝
2
●螺丝: 3个
FA电脑后侧
(→『工程师手册』P.11-6-3
“FA电脑的拆卸、安装”)
蓄电池的更换 3
工程师手册
9-3-5
部件的
更换方法
●如果超过蓄电池的寿命后继续使用，在停电时生产信息可能会丢失，硬盘可能会损坏。
