EJM8D C - MB - 10E - 00 NPM - DX 10 -9 -4 20 确认贴装头的安装角度 21 22 伺服开关置于 ON 关闭安全盖 A 23 23 + 吸嘴座的夹扣 A 向视图 吸嘴座的夹扣 ●确认吸嘴座夹 扣的方向。 前侧 XY 单元 : 从前侧看起时的 右侧 后侧 XY 单元 : 从后侧看起时的左侧 ■吸嘴支架爪不 在左侧时 确认提示 ( 贴装头移动到作业位 置 ) ( 旋转 180 度后 再进行测量 ) ■…
EJM8DC-MB-10E-00
NPM-DX
10-9-3
多功能识别照相机V2 2
工程师手册
10-9

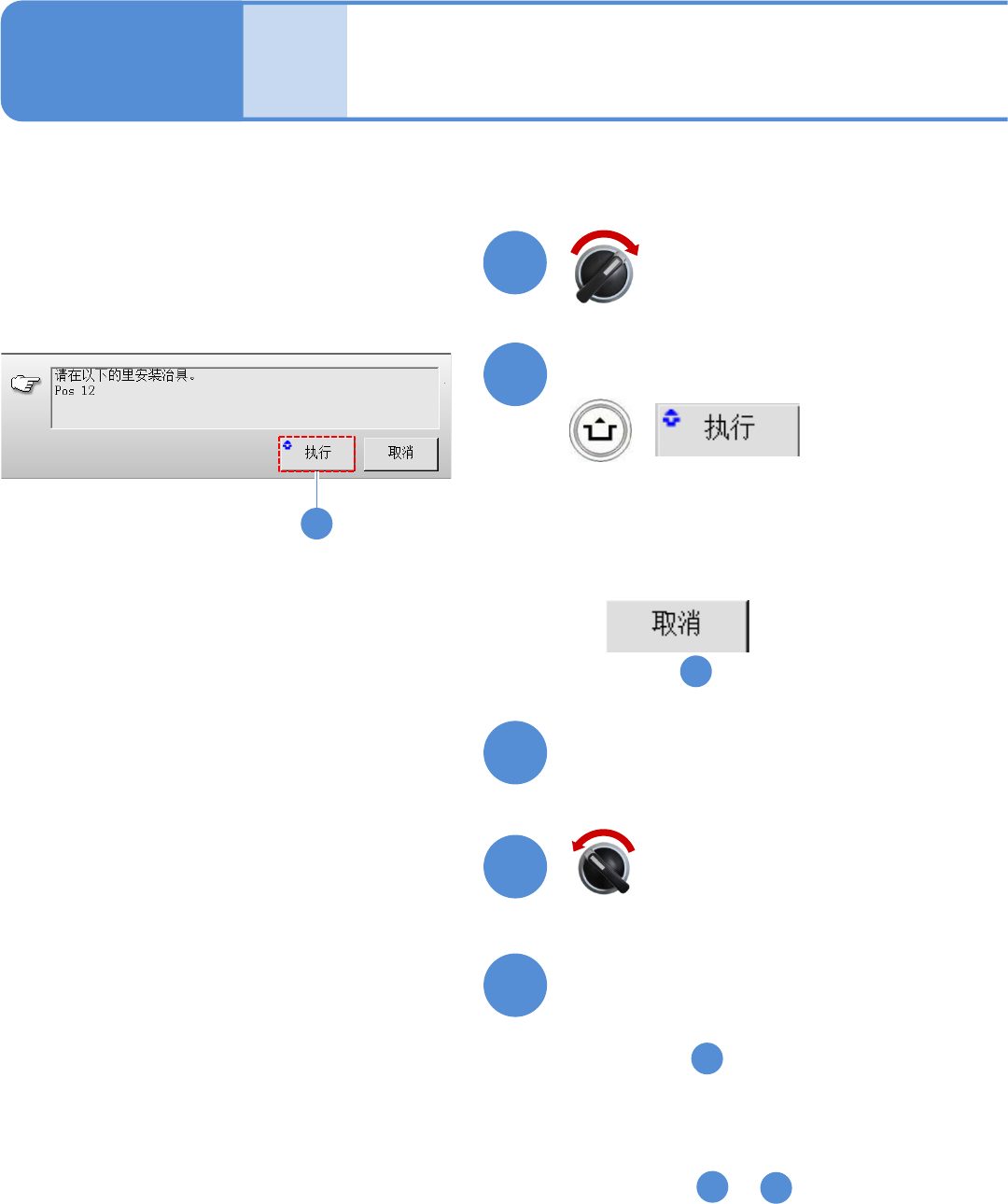

伺服开关置于ON
伺服开关置于OFF
+
■4吸嘴贴装头时
确认提示
■取消时
(仍然是 的画面)
准备安装治具
(进行多功能识别照相机V2的校准作业)
1
(贴装头移动到退避位置)
打开安全盖
请进行步骤 之后的操作。
■4吸嘴贴装头以外时
26
请从之后的步骤开始进行作业。
再重复步骤 ～ 的步骤，
按照吸嘴位置 3号 → 4号 → 1号的顺序，
实施θ轴偏移量的计测。
10
25
15
16
18
17
19
16
EJM8DC-MB-10E-00
NPM-DX
10-9-4
20
确认贴装头的安装角度
21
22
伺服开关置于ON
关闭安全盖
A
23
23
+
吸嘴座的夹扣
A向视图
吸嘴座的夹扣
●确认吸嘴座夹扣的方向。
前侧XY单元: 从前侧看起时的右侧
后侧XY单元: 从后侧看起时的左侧
■吸嘴支架爪不在左侧时
确认提示
(贴装头移动到作业位置)
(旋转180度后再进行测量)
■取消时
(仍然是 的画面)
1
EJM8DC-MB-10E-00
NPM-DX
10-9-5
多功能识别照相机V2 3
工程师手册
10-9
27
28
伺服开关置于ON
26
24
伺服开关置于OFF
25
+
29
29
更换多功能识别照相机治具
●所确认的吸嘴
吸嘴
贴装头数量
吸嘴位置
更换前 更换后
16
12号 5号
8
6号 3号
4
1号 2号
关闭安全盖
打开安全盖
确认提示
■取消时
(仍然是 的画面)
(进行校准作业)
29
