当识别元件比标准元件大之际，使用本功能。通过分割识别后计算补正值，并以这个补正值进行实装。
(只限4吸嘴贴装头)
●QFP、连接器等 X方向: ～ 145.2 mm、Y方向: 45 ～ 80 mm
●上述以外元件 X方向: ～ 145.2 mm、Y方向: 45 ～ 90 mm
1
1
2
选择工作台
2 3
4
3
确认伺服开关是否为ON
(如果为OFF，即将其置于ON)
4
+
(只选择4吸嘴贴装头)
工程师手册
10-11
伺服开关置于OFF
打开安全盖
6
5
7
8
将多功能识别照相机治具设置到
规定的贴装头上
9
关闭安全盖
线多功能识别照相机治具
(4吸嘴贴装头用)
伺服开关置于ON
10-11-1

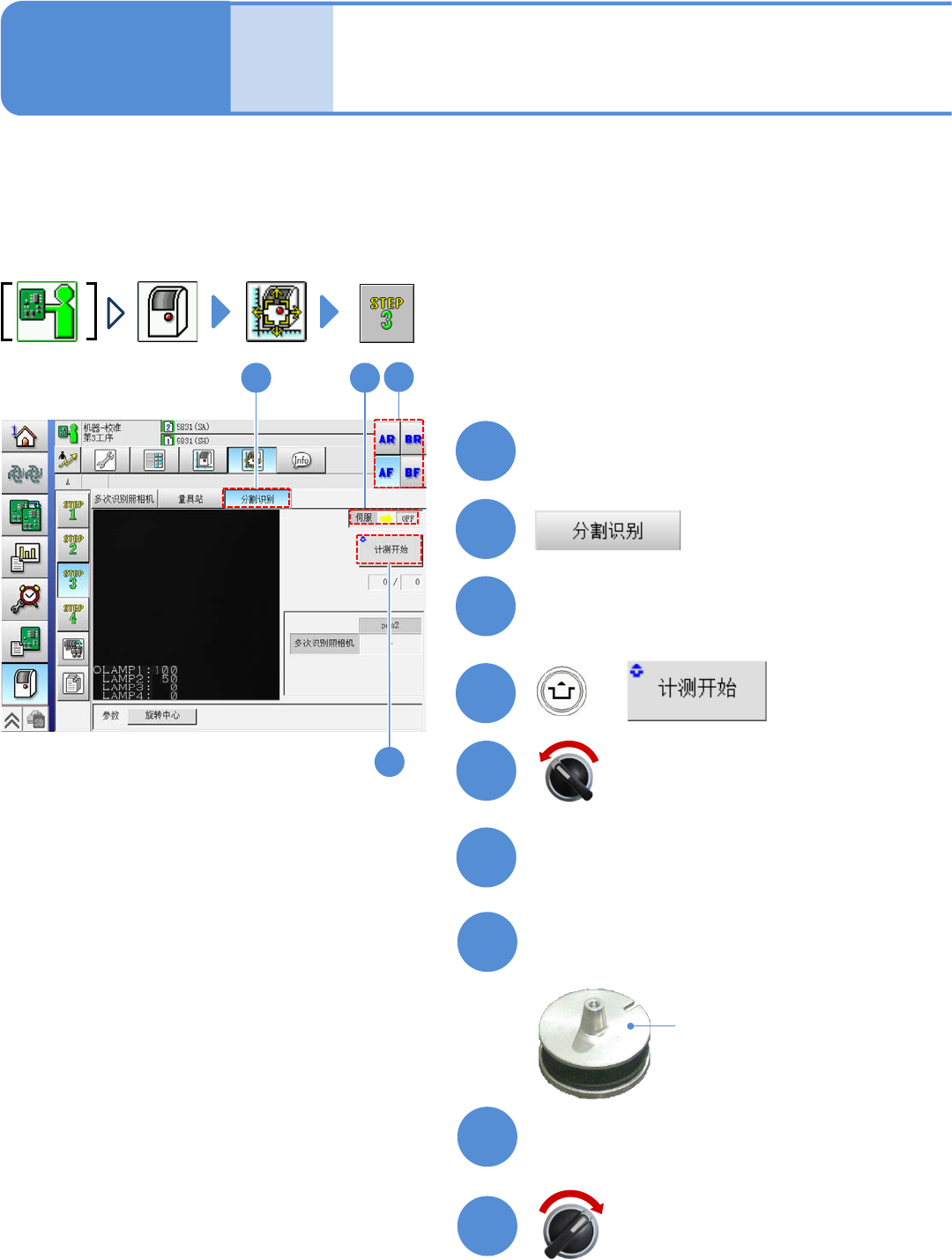

分割识别(选购件) 1
EJM8DC-MB-10E-00
NPM-DX
10-11-2
11
确认测量结果
OK: 测量结果为正常结束时
NG: 测量结果为异常结束时 (在 计测)
－
: 未计测
11
4
10
12

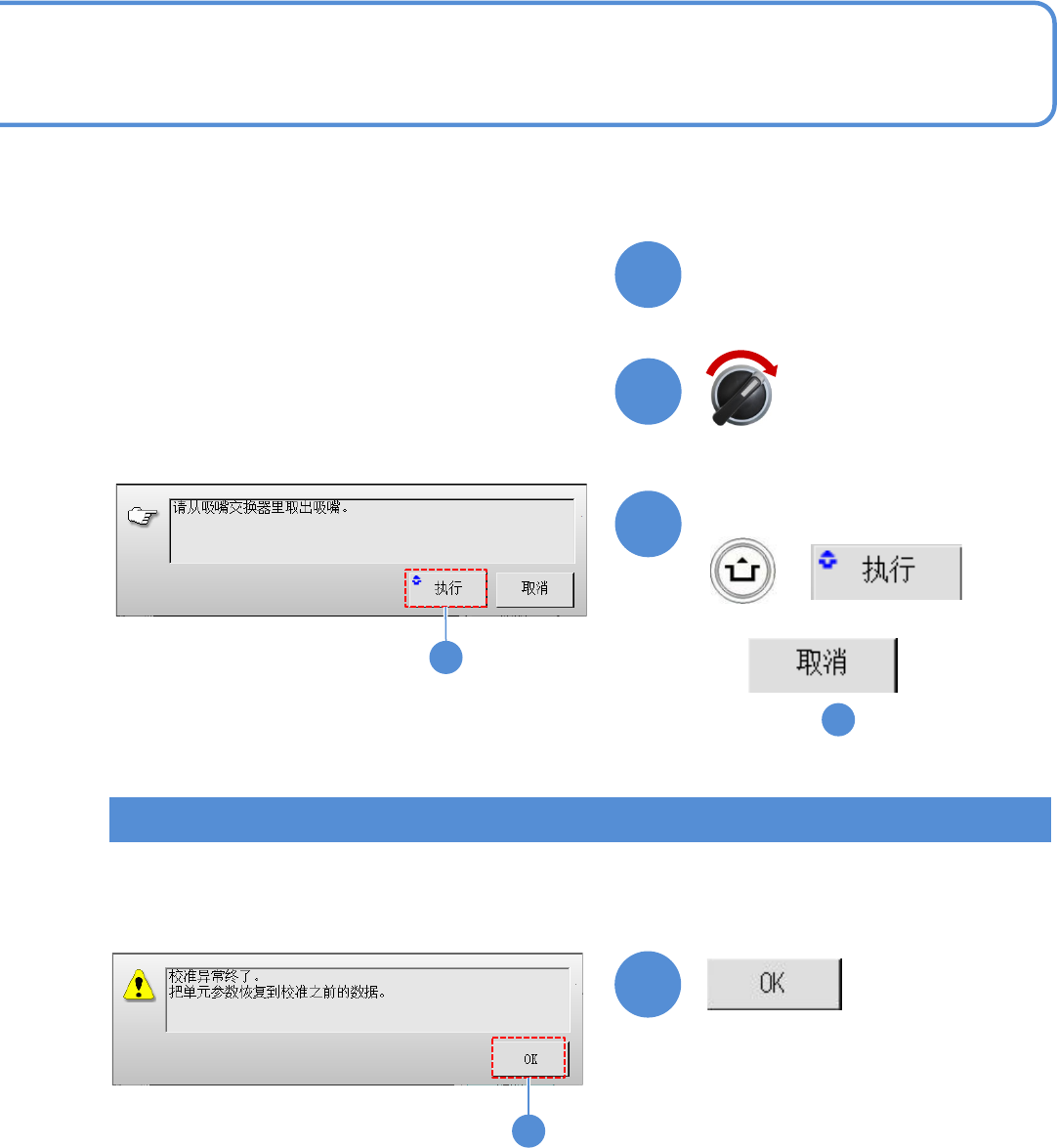

■没有安装多功能识别照相机时
(仍然是 的画面)
1
(贴装头进行识别动作)
+

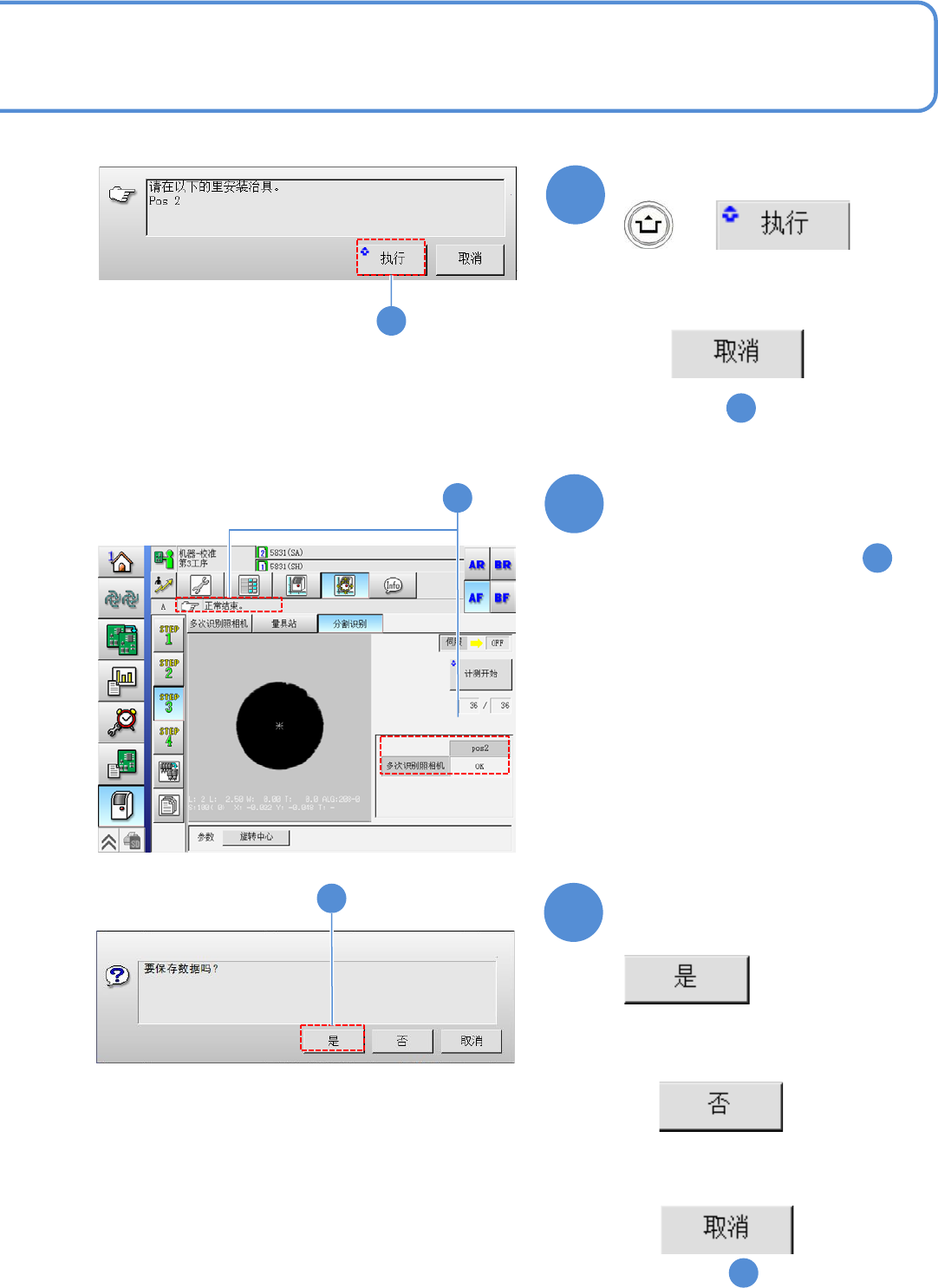

确认提示
12
按其他菜单画面，将显示是否保存数
据的信息
(校准所得数据将会消失)
(将保存校准所得数据)
■不保存时
■取消时
(仍然是 的画面)
11
12
