设置前
■初级电源
11-1
工程师手册
11-1
通常使用
电源
3相AC 200/220 ±10 V
380/400/420/480 ±20 V
频率 50 / 60 Hz ±5 %
额定容量
5.0 kVA

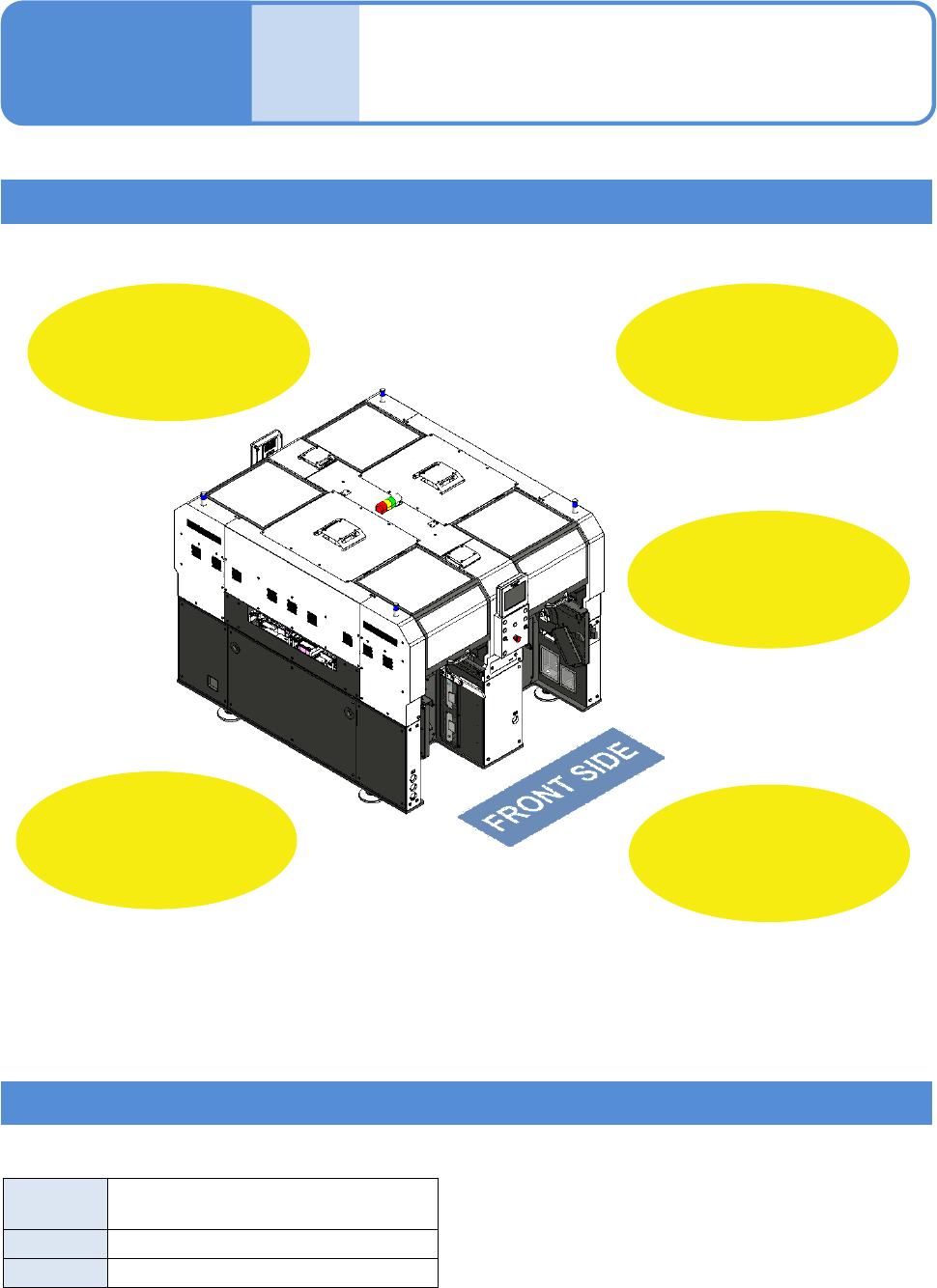

确认设置场所
确认初级电源、空气源的规格
● “外形尺寸”(→『操作手册』P.8-1-3)、“高度”(→『操作手册』P.8-1-1)
不会结露的环境
●温度:10~35°C
●湿度:25~75 %RH
可以进行维修保养
作业的充分空间
按照配置图,在地面
上画好基准线
平坦的
混凝土地面
●设置场所的耐负荷:
4903 N/m
2
以上
水平场所
●基板搬送高度:900～920mm
(单体、生产线连接)
■空气源
●必须从工厂所管理的电源设备给予提供。
(公共低电压供电系统:请勿直接连接到商用电源)
●使用被空气吹风机清洁过的空气。
●气压: 0.5～0.8 MPa
空气供给后，用调节器把气压调节在
0.5～0.55 MPa。
●空气供给量: 200 L/min(A.N.R.)
●连接管子的接入口的尺寸: 3/8
