SEJM8DC - MB - 11E - 00 NPM - DX 主电源 的连接 11 -4-1 确认初级电源 和设备电源 的电压 工程师手册 11 - 4 - 1 1 2 警告 电源、空气源和设备的连接，要在设置后再进行 请确认设备电源 的电压设定和 工厂的初级电 源是否一致。 ●本公司出厂时 ，按照客户要 求来设定。 确认变压电源分支的电源 ( 例 : AC 200 V 时 ) ● 确认连接 L10 电缆的分支 。 地线 V: 第 …
SEJM8DC-MB-11E-00
NPM-DX
11-3-5
5
1
2
设置 3
工程师手册
11-3
调整角度，拧紧调整用螺栓
●建议拧紧扭矩为3.0 N・m

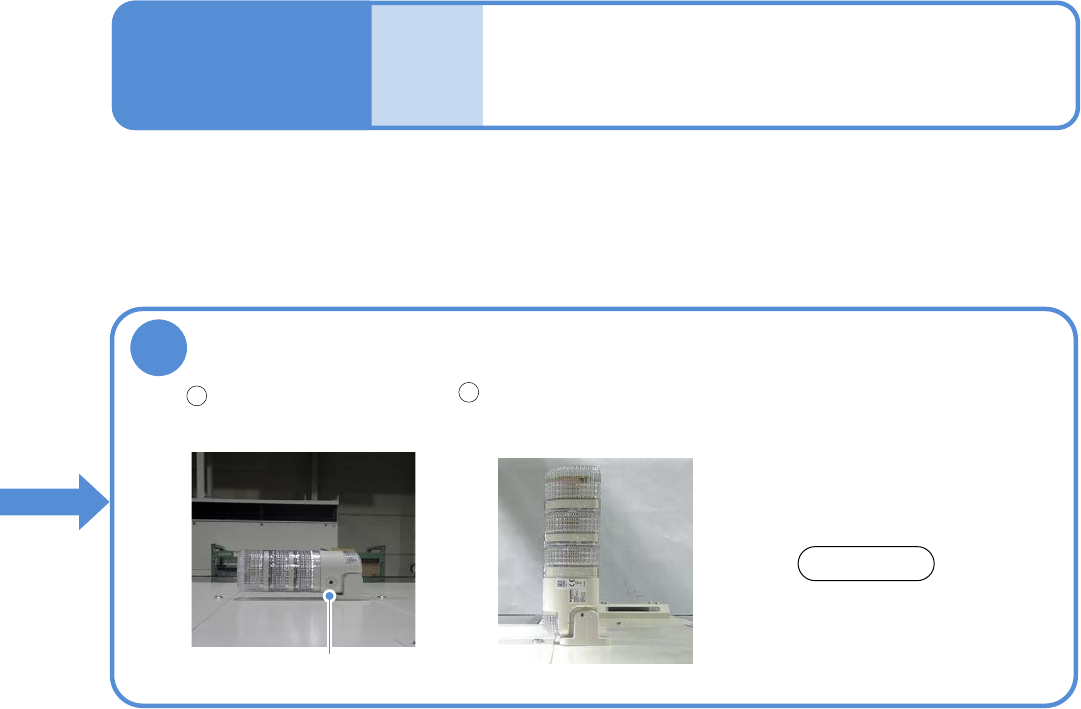

调整信号塔的角度
用六角扳手(3 mm)
拧松调整用螺栓
调整用螺栓
通知
在出厂时，信号塔为
横放方式。
SEJM8DC-MB-11E-00
NPM-DX
主电源
的连接
11-4-1
确认初级电源和设备电源
的电压
工程师手册
11-4-1
1
2
警告
电源、空气源和设备的连接，要在设置后再进行
请确认设备电源的电压设定和工厂的初级电源是否一致。
●本公司出厂时，按照客户要求来设定。
确认变压电源分支的电源
(例: AC 200 V 时)
●确认连接L10电缆的分支。
地线
V: 第2相
W: 第3相
■变压电源分支的配线图(一部分)
初级电源电压(工厂侧)
变压电源分支
变压器
确认供给电压显示标牌上所表示的电压数值
●在AC 290 V以上(AC 380 V以
上的分支)的状态使用时，请确
认地线和各相之间电压处于AC
290 V以下，并且供给电源侧
用星形接法将N (中性) 端子连
接到地线。
注意
●切换初级电源的分支时，请确认工厂的初级电源电压是否与插座切换电压一致。否则会造成主变压
器发热而发上故障。
●请单独使用工厂电流断路器。而且，进行电气施工时，请确认规格书的额定电力后，与电气施工公
司联络。如果与其他设备并用电流断路器，会有可能发生火灾。
●即使关掉主电源、对主电源的初级电源供电，操作时请注意。
SEJM8DC-MB-11E-00
NPM-DX
主电源
的连接
主电源的连接
11-4-2-1
1
2
6
必须以50 N拉引电缆，确认是否完全被固定。
5
●完全插入，使套头端子的绝缘被覆
部完全进入端子台里面。
●连接PE线 (绿/黄) 后，
按照L1→L2→L3的顺序连接。
L1 L2 L3 PE
L1
L2
L3
PE
1
2
1
工程师手册
11-4-2
●请确认工厂侧的PE线已确实接地了。
准备电缆，进行电缆的端末处理
准备4芯电缆。
●断层面积:
3.5～5.5 mm
2
●推荐套头端子
・生产厂家:
PHOENIX CONTACT
・型式:
3.5 - 4.0 mm
2
Al4-12GY
5.5 - 6.0 mm
2
Al6-12YE
使用工具:十字螺丝刀
连接设备的端末处理。
卸下前侧的右侧面
安全盖
插入电缆
把电缆尖端
推进内部深处。
■主电源端子
确认插入状态
确认拉引强度
