SEJM8DC-MB-11E-00
NPM-DX
空气源、电源的连接
工程师手册
11-5
11-5-1
3
2

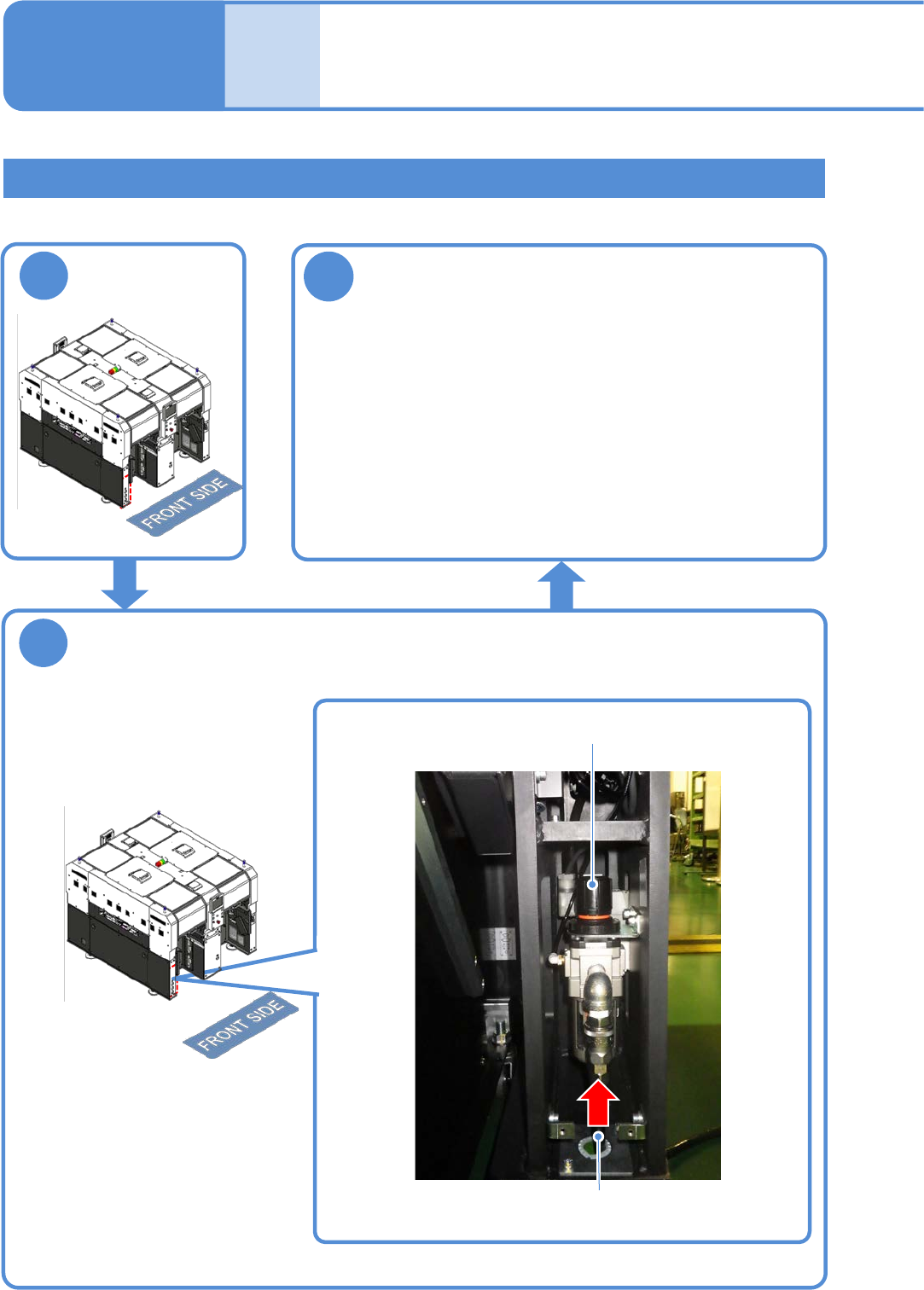

请连接压缩空气管
连接空气源
1
使用工具: 十字螺丝刀 (No.2)、六角板手 (3 mm)
空气供给
●使用被空气吹风机清洁过的空气。
●气压: 0.5 ~ 0.8 MPa
(为了连接管子的注入口尺寸是3/8)
●空气供给后，用调节器把气压调节在0.5 ~ 0.55 MPa。
(→『操作手册』P.5-1
-1)
●空气供给量: 200 L/min (A.N.R.)
卸下安全盖
压缩空气管
(初级空气供给)
调节器
SEJM8DC-MB-11E-00
NPM-DX
1
11-5-2
确认电源的连接
L1 L2 L3 PE
2
L1 L2 L3 PE
3
L1 L2 L3 PE
主电源如果有连接错误，真空泵会发生逆转造成破损。请确认连接状态是否正确。
警告
设备的电源和空气源连接，请在设置作业的最后进行
(可能触电或受伤)
前侧
确认以下3处的电压与显示标牌的电压是否一致
确认真空状态
●投入电源后系统将会自
动确认真空泵马达的相
位。
●如果显示错误画面，请
确认所显示的内容后再
确认初级电源的各相的
连接。
主电源端子
主电源端子
主电源端子
卸下前侧右侧安全
盖
L1和L2间的电压确认
L2的L3间的电压确认
L1的L3间的电压确认
SEJM8DC-MB-11E-00
NPM-DX
周边装
置的连
接
生产线构成
11-6-1-1
工程师手册
11-6-1
延长传送带
∗1)
设置NPM-DX时 (包含生产线构成、单体设置)，需在NPM-DX生产线的左右两侧设置具有延长传送带(选
购件)功能的单元。
●连结台数最大为15台。
如果本公司作为选购件指定的延长传送带附属的电缆被从设备上拆下时，请将其连结到设备主体上。
只有NPM-DX时的生产线构成
NPM-DX
1
NPM-DX
2
NPM-DX
14
NPM-DX
15
■连结台数最大为15台 (30个基台) 以下
∗
1) 传送带 (N-CONL、R) 也可。详细内容请询问。
警告
在安装周边器材之前，请勿连接机器主体的电源和空气源
(可能触电或受伤)
延长传送带
∗1)
