SEJM8DC - MB - 11E - 00 NPM - DX 11 -6-1 -2 上述生产线构成 是一个例子，根据客户的生产 线构成以及 NPM - DX 以外 设备的配 置，其构成有 所不 同。关于详细内 容请向本公司 咨询。 NPM - DX 1 NPM - DX 7 NPM - DX 8 NPM - DX 15 NPM - DX 以外 有 NPM-DX 以外的设备 时的生产线 构成 ■ 连结台数在 15 台以下时 延 长传送…
SEJM8DC-MB-11E-00
NPM-DX
周边装
置的连
接
生产线构成
11-6-1-1
工程师手册
11-6-1
延长传送带
∗1)
设置NPM-DX时 (包含生产线构成、单体设置)，需在NPM-DX生产线的左右两侧设置具有延长传送带(选
购件)功能的单元。
●连结台数最大为15台。
如果本公司作为选购件指定的延长传送带附属的电缆被从设备上拆下时，请将其连结到设备主体上。
只有NPM-DX时的生产线构成
NPM-DX
1
NPM-DX
2
NPM-DX
14
NPM-DX
15
■连结台数最大为15台 (30个基台) 以下
∗
1) 传送带 (N-CONL、R) 也可。详细内容请询问。
警告
在安装周边器材之前，请勿连接机器主体的电源和空气源
(可能触电或受伤)
延长传送带
∗1)
SEJM8DC-MB-11E-00
NPM-DX
11-6-1-2
上述生产线构成是一个例子，根据客户的生产线构成以及NPM-DX以外设备的配置，其构成有所不
同。关于详细内容请向本公司咨询。
NPM-DX
1
NPM-DX
7
NPM-DX
8
NPM-DX
15
NPM-
DX
以外
有NPM-DX以外的设备时的生产线构成
■连结台数在15台以下时
延长传送带
∗1)
延长传送带
∗1)
延长传送带
∗1)
延长传送带
∗1)
∗
1) 传送带 (N-CONL、R) 也可。详细内容请询问。
SEJM8DC-MB-11E-00
NPM-DX
周边装
置的连
接

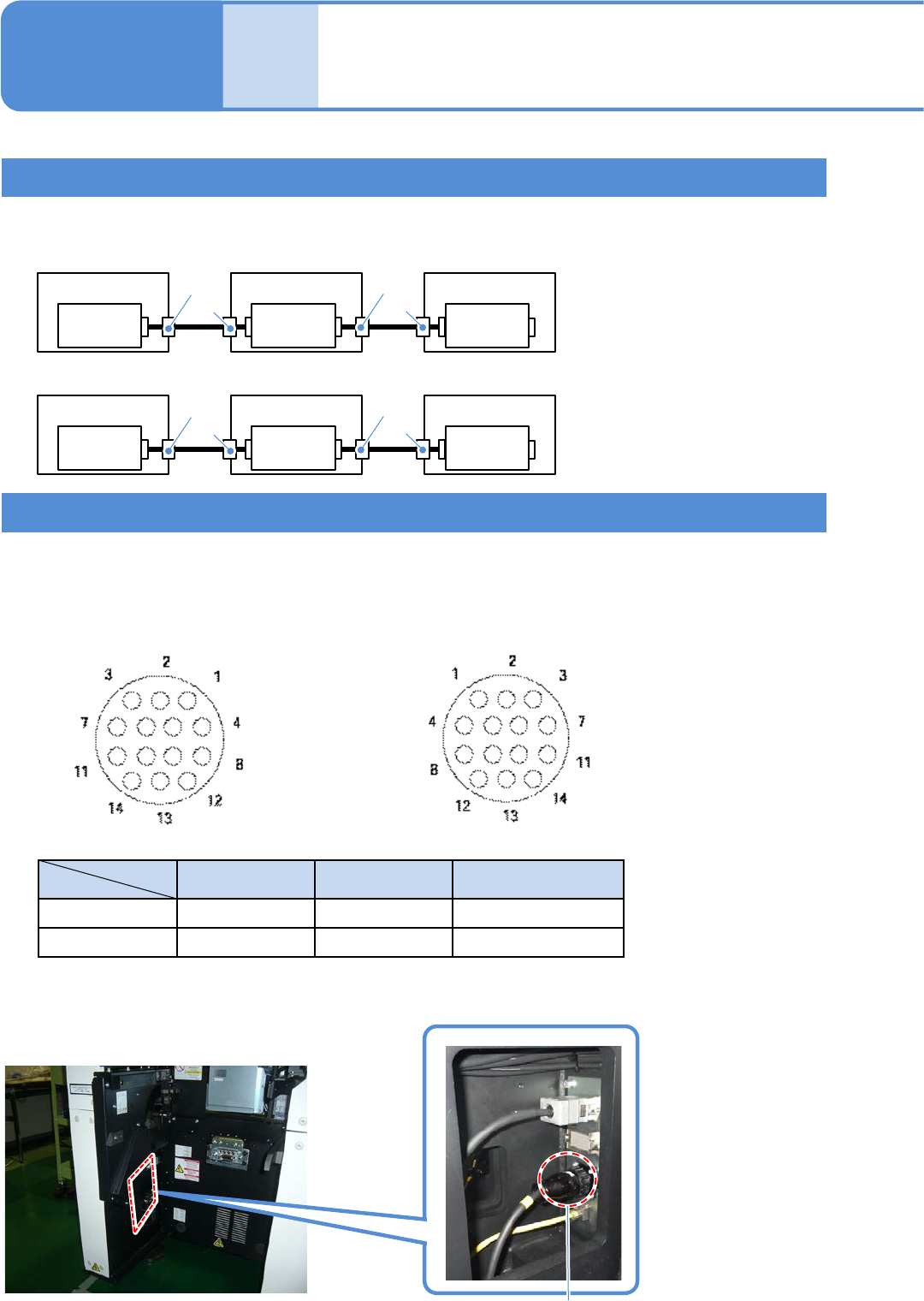

生产线信号规格
11-6-2-1
生产线信号
连接器 插头 应变释放
电缆侧
AMP 206044-1 AMP 66103-2 AMP206070-1
设备侧
AMP 206043-1 AMP 66105-2 -
连接器的连接插头排列
工程师手册
11-6-2
设备1
Control
Box
设备2
Control
Box
设备3
Control
Box
-XL
-XR
-XL
-XR
■基板输送方向 (左 ← 右)
设备3
Control
Box
设备2
Control
Box
设备1
Control
Box
-XL
-XR
-XL
-XR
SMEMA连接器
在前后工序之间的交接基板及信号在各设备之间用一根电缆连接。
■基板输送方向 (左 → 右)
-XR
与下个工序设备连接的连接器
-XL
与前工序设备连接的连接器
SMEMA的连接器为AMP简易连接型。
■下图是从连接器连接口所看到的连接插头排列
电缆侧连接插头排列 (阳插头)
设备侧连接插头排列 (阴插头)
■电缆侧和设备侧的零部件编号
■SMEMA连接器位置 (后侧左右)
