SEJM8DC - MB - 11E - 00 NPM - DX 周边装 置的连 接 传送带 L 的连接 2 11 -6-3 -3 1 4 工程师手册 11 - 6 - 3 连结电缆、以太 网电缆 的连接 ( 连接 1 台时 ) 将以太网电缆连接到相邻 NPM - DX 设备的连接部上 以太网电缆 ● 应将以太网电缆 经过 NPM -DX 主体 的下面，并从连 结电缆用孔穿 过到 上面。 确认主电源开关处于 OFF ，然后拆卸盖 主电源…
SEJM8DC-MB-11E-00
NPM-DX
3
4
11-6-3-2

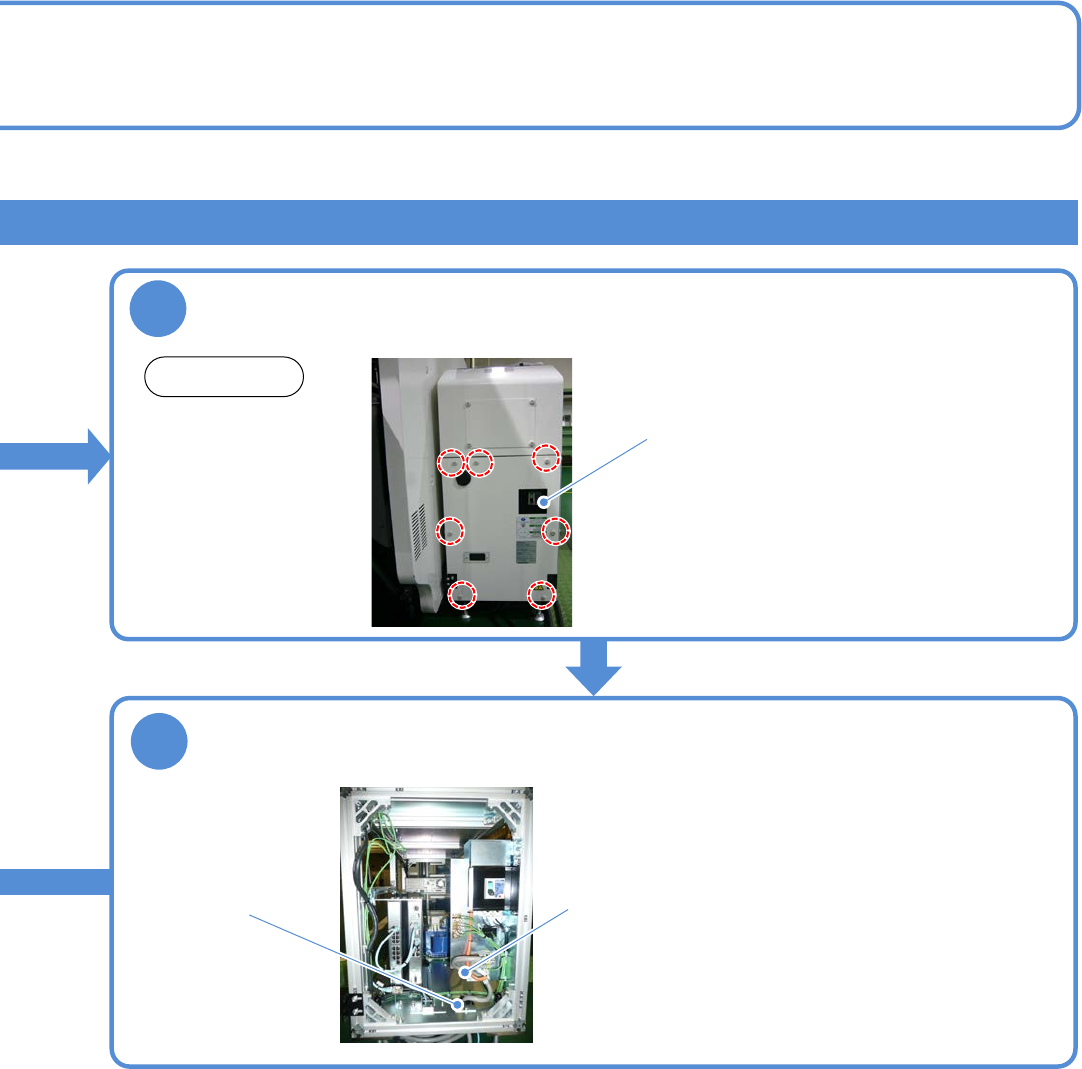

确认主电源开关处于OFF，然后拆卸盖
使电缆穿过电缆夹、电缆扣
①卸下电缆扣。
②松开电缆夹后将电源电缆穿过下部
的孔。
主电源开关
电缆扣
电缆夹
后侧
●螺丝: 7个
SEJM8DC-MB-11E-00
NPM-DX
周边装
置的连
接
传送带L的连接 2
11-6-3-3
1
4
工程师手册
11-6-3

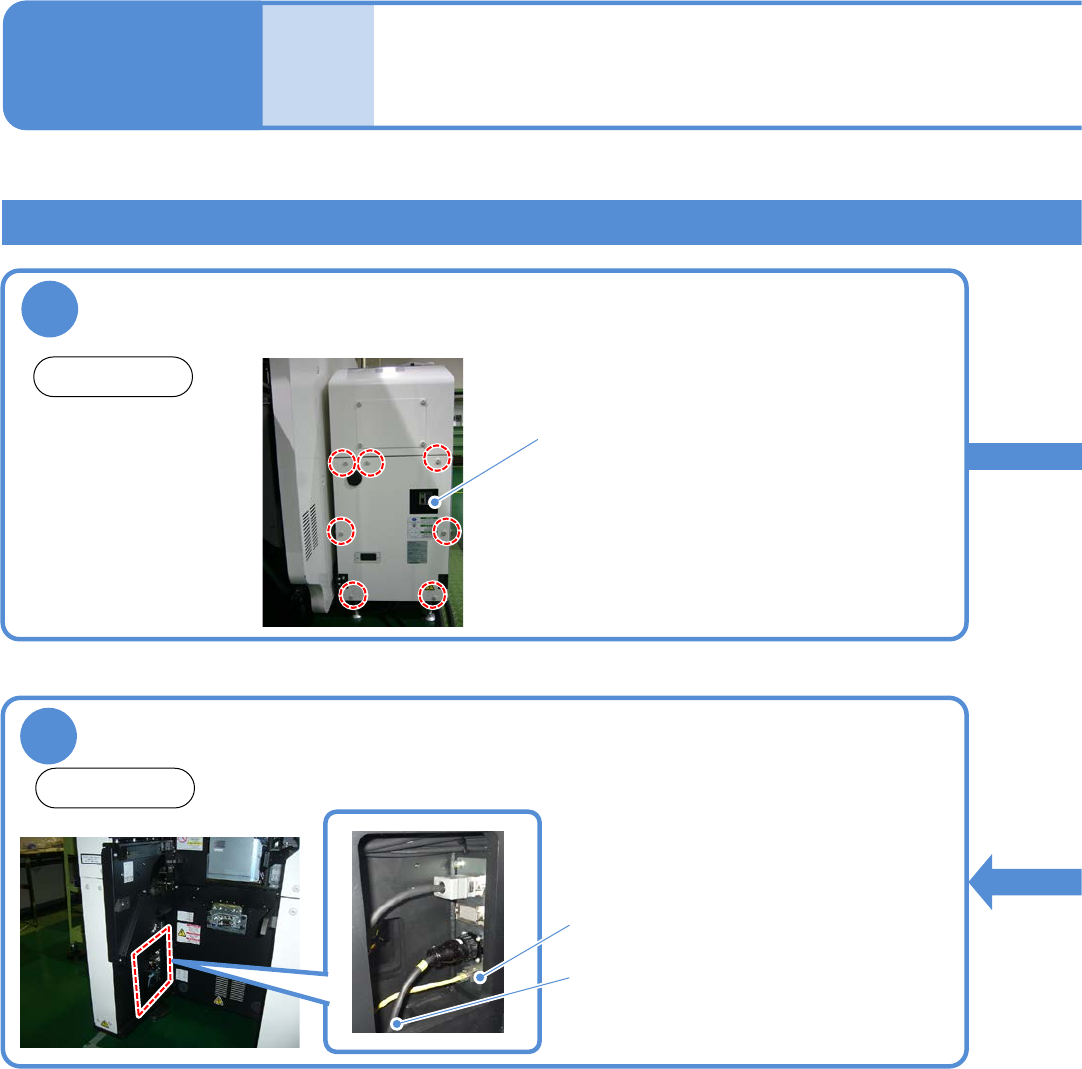

连结电缆、以太网电缆的连接 (连接1台时)
将以太网电缆连接到相邻NPM-DX设备的连接部上
以太网电缆
●应将以太网电缆经过NPM-DX主体
的下面，并从连结电缆用孔穿过到
上面。
确认主电源开关处于OFF，然后拆卸盖
主电源开关
后侧
●螺丝: 7个
连结电缆用孔
后侧
SEJM8DC-MB-11E-00
NPM-DX
2
3
11-6-3-4

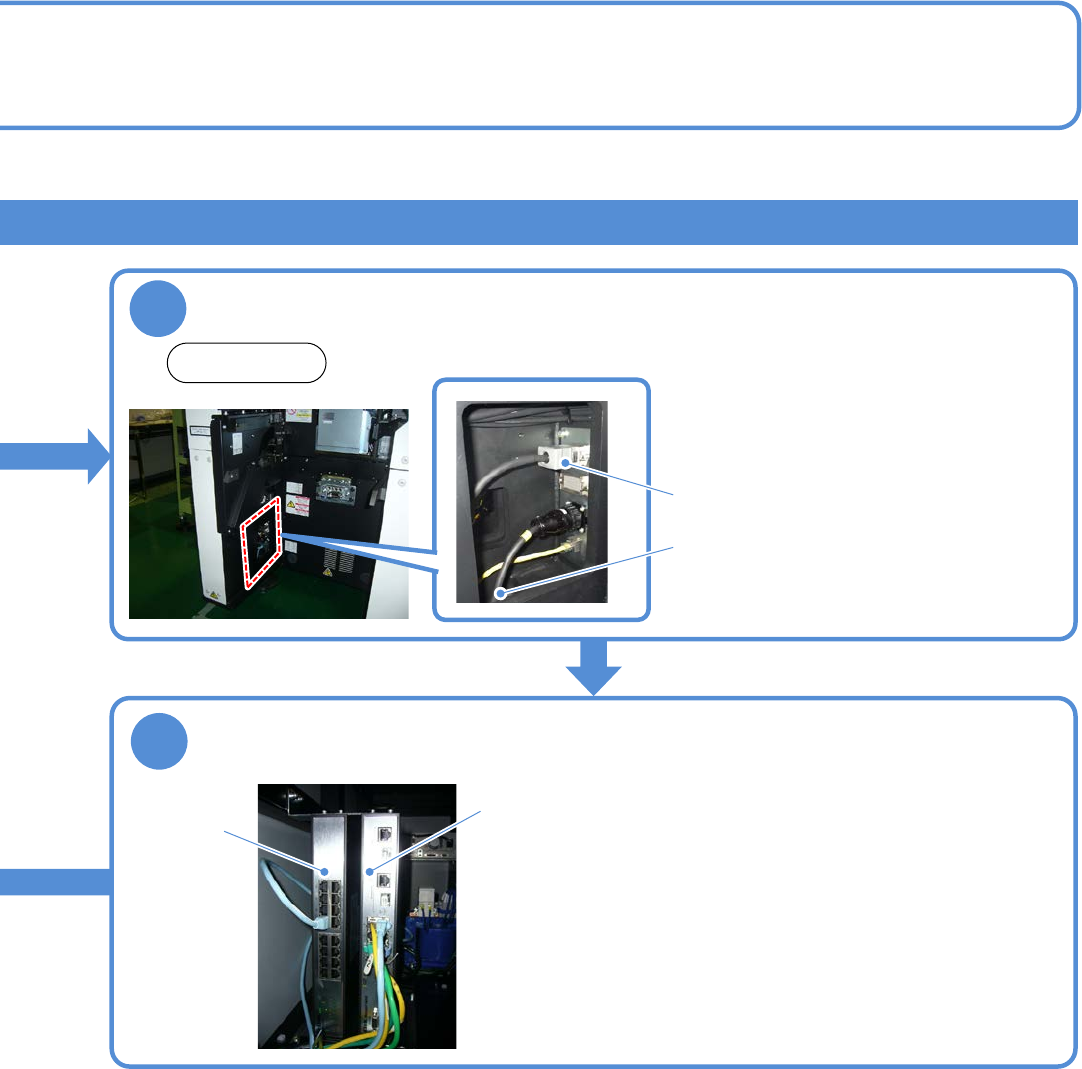

将传送带L的连结电缆连接到邻接的NPM-DX连结部
后侧
连结电缆
●应将连结电缆经过NPM-DX主体的
下面，并从连结电缆用孔穿过到上
面。
连结电缆用孔
将以太网电缆连接到HUB上
●连接到16端口HUB的1 ~ 15ch中的
任何一个端口上。无论连接到哪一
个端口上都没有问题。
16端口
HUB
10端口
HUB
