SEJM8DC - MB - 11E - 00 NPM - DX 3 4 11 -6-4 -2 确认主电源开关处于 OFF ，然后拆卸盖 ① 卸下电缆扣 。 ② 松开电缆夹后将电源 电缆穿 过下部 的孔。 主电源开关 电缆扣 电缆夹 后侧 ● 螺丝 : 7 个 使电缆穿过电缆夹、电缆扣
SEJM8DC-MB-11E-00
NPM-DX
周边装
置的连
接
传送带R的连接 1
11-6-4-1
1
2
6
5
工程师手册
11-6-4
电源电缆的连接
这仅仅是设置传送带R时的作业 (是延长传送带规格时不需要)。
传送带R意味着附带选购件(HUB单元、电源单元)。
准备电缆
附属的专用螺丝刀
●供给电源:
AC 100 V ~ AC 240 V (单相, 3芯), 40 VA
●推荐套头端子
・生产厂家:
PHOENIX CONTACT
・型式:
Al4-12GY
●电缆规格:
外形尺寸: 9.0 mm ~ 11.5 mm
确认工厂方面的电
源是否处于OFF
●请确认工厂侧的PE线是否被连接到地线。
●连接电缆时，先将PE线连接后，再按照L → N
的顺序连接。
●关于套筒端子与端子台的连接之详细内容
(→P.11-4-2)
端子台
使用附带的专用螺丝刀，将电源电缆的
端子连接到端子台上
①用螺栓固定电缆扣。
②夹紧电缆夹。
③此时，必须将电缆用100 N绷紧，并
请确认是否已确实固定。
电缆扣
电缆夹
固定电缆
SEJM8DC-MB-11E-00
NPM-DX
3
4
11-6-4-2

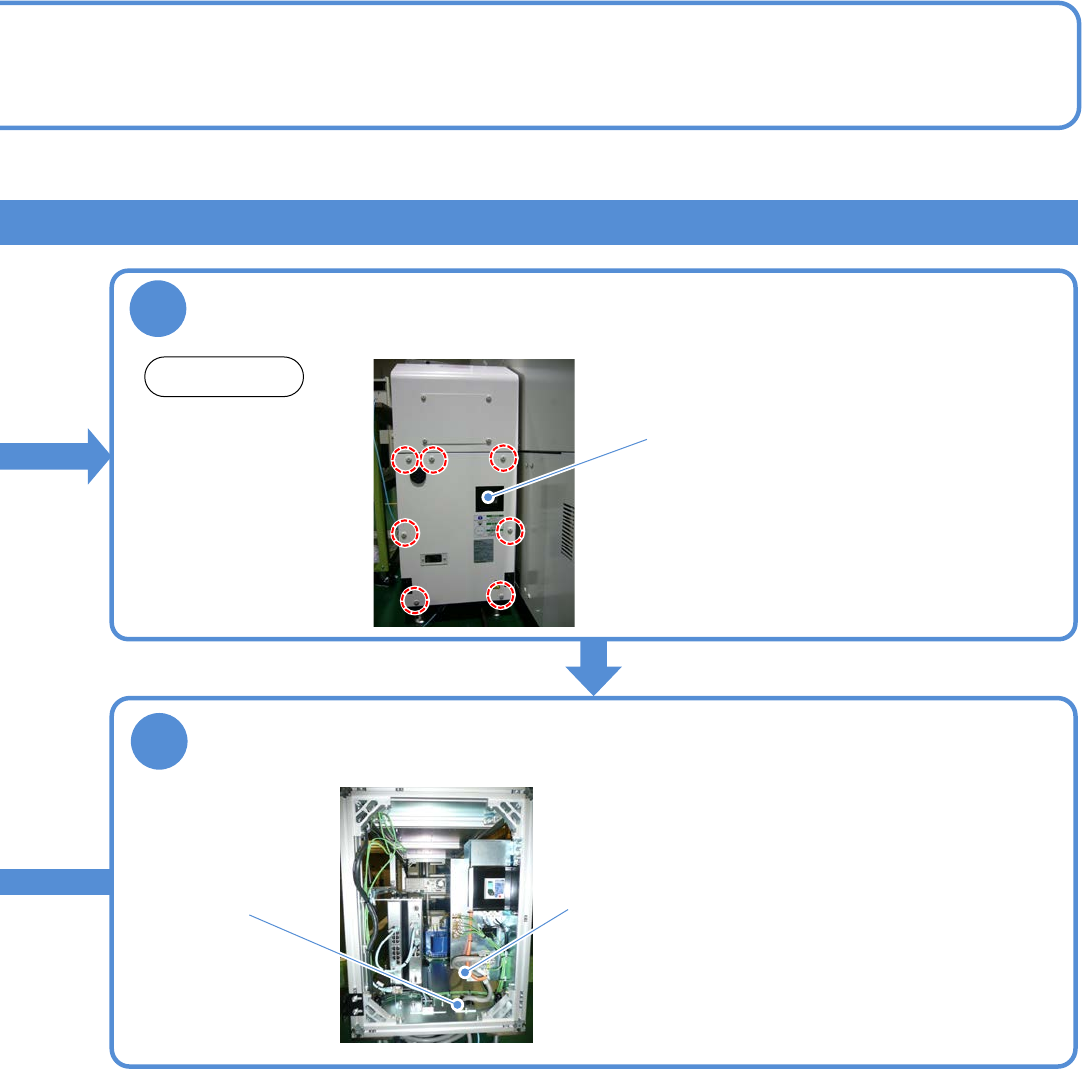

确认主电源开关处于OFF，然后拆卸盖
①卸下电缆扣。
②松开电缆夹后将电源电缆穿过下部
的孔。
主电源开关
电缆扣
电缆夹
后侧
●螺丝: 7个
使电缆穿过电缆夹、电缆扣
SEJM8DC-MB-11E-00
NPM-DX
周边装
置的连
接
传送带R的连接 2
11-6-4-3
1
4
工程师手册
11-6-4
连结电缆、以太网电缆的连接 (16 ~ 30台连接時)
以太网电缆
●应将以太网电缆经过NPM-DX主体
的下面，并从连结电缆用孔穿过到
上面。

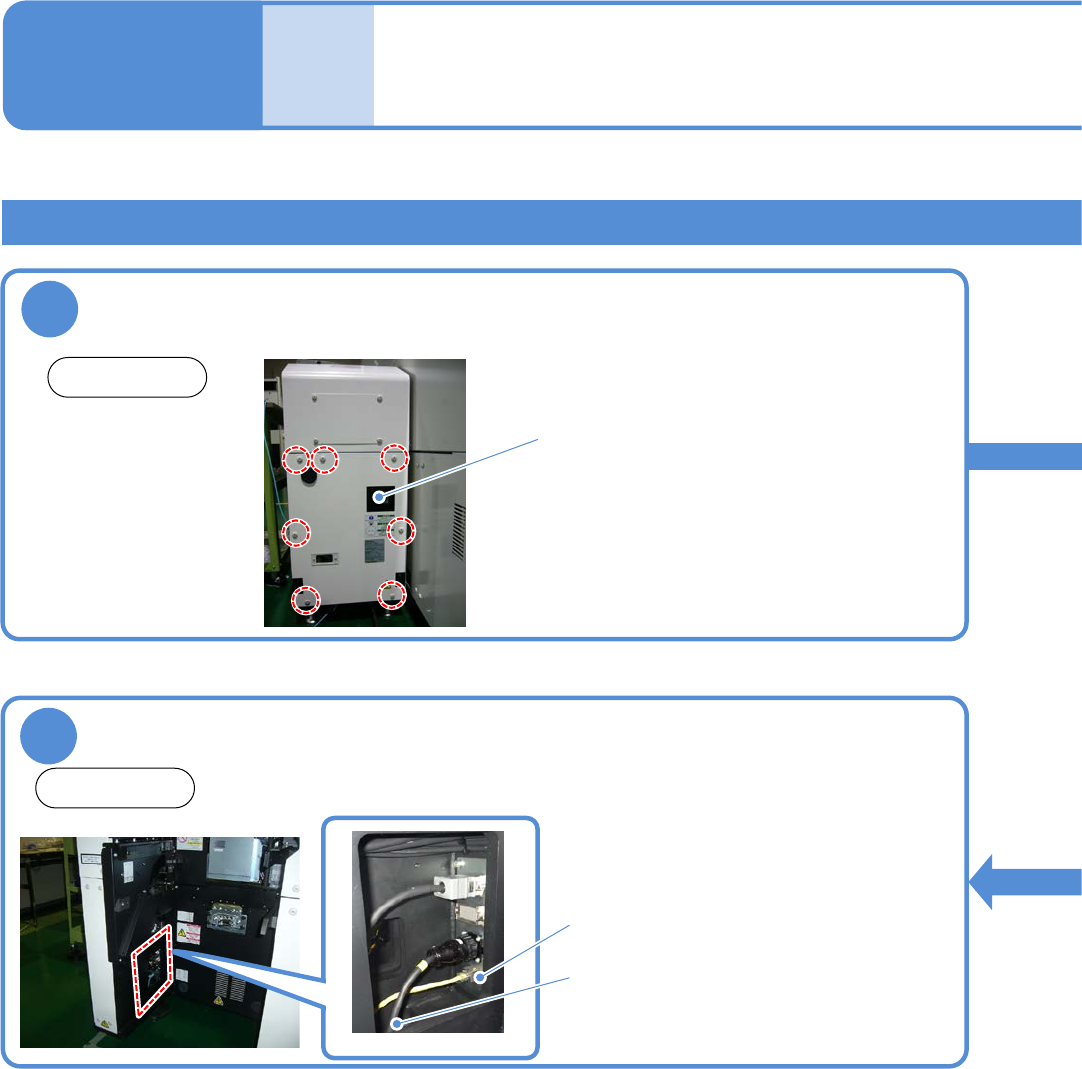

确认主电源开关处于OFF，然后拆卸盖
主电源开关
后侧
●螺丝: 7个
连结电缆用孔
将以太网电缆连接到相邻NPM-DX设备的连接部上
后侧
