SEJM8DC - MB - 11E - 00 NPM - DX 11 -7 -1 1 1 2 2 工程师手册 11 - 7 基板 传送的设定 ( 与 NPM - DX 以外 的设备连 接时 ) 和 NPM - DX 以外 的设备连接时 ，根据前工序设备基 板的要求信号 的接收时机，可能会 发生传送 2 片基板 等故障。 因此，必须变更 NPM - DX 的 基板 传送的设定。 ● 在此以“ 左 → 右”流向 为例子进行 説明 。 “右…
SEJM8DC-MB-11E-00
NPM-DX
周边装
置的连
接

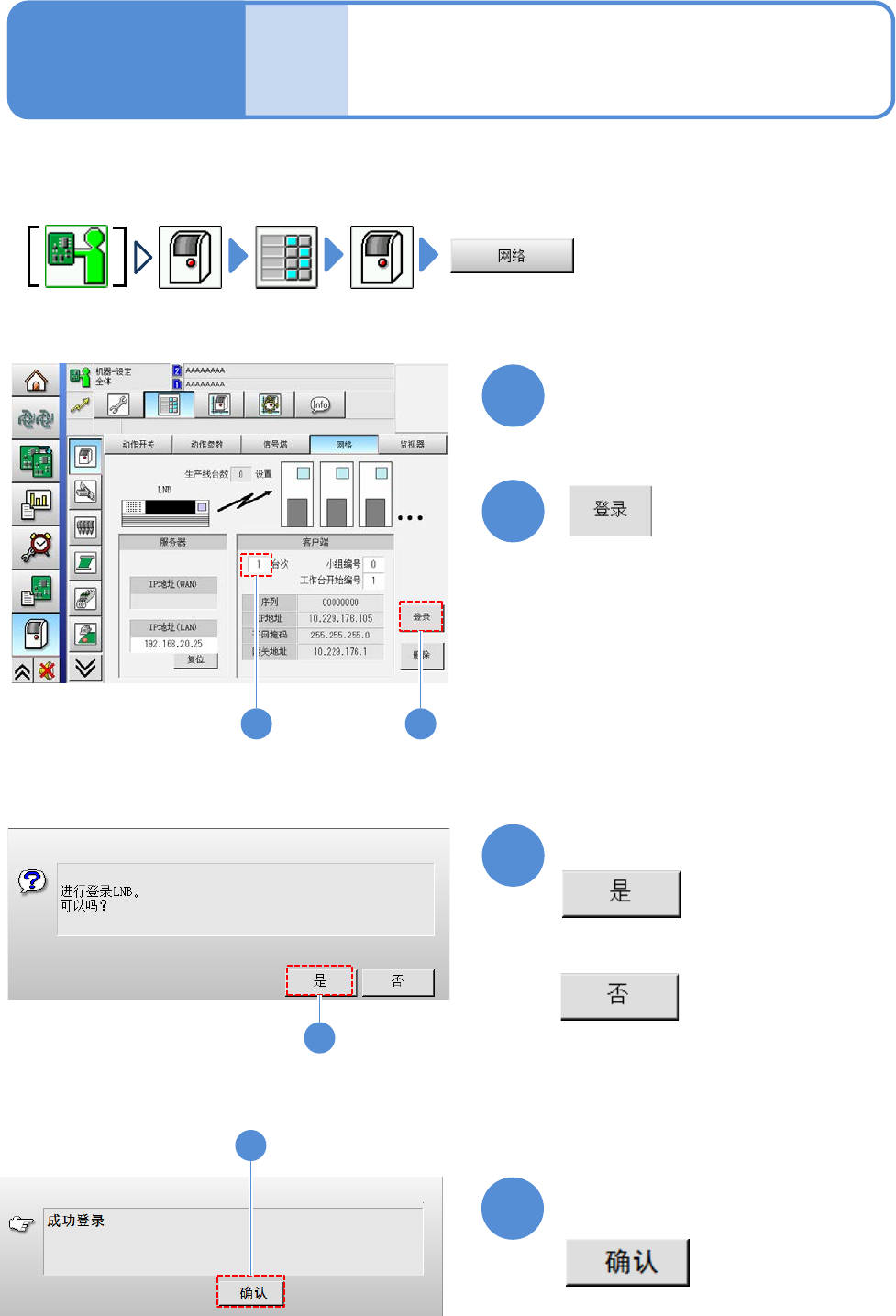

LNB连接时的设定
1
2
3
4
LNB连接时，在设备上进行设定。
1 2
3
工程师手册
11-6-7
11-6-7
输入从第一台起计算
处于第几台的数字
■不登录在LNB时
确认提示
确认提示
4
SEJM8DC-MB-11E-00
NPM-DX
11-7-1
1
1
2
2
工程师手册
11-7
基板传送的设定
(与NPM-DX以外的设备连接时)
和NPM-DX以外的设备连接时，根据前工序设备基板的要求信号的接收时机，可能会发生传送2片基板等故障。
因此，必须变更NPM-DX的基板传送的设定。
●在此以“左→右”流向为例子进行説明。“右→ 左”流向时，请在设置了传送带R的NPM-DX上进行设定。
■选项设定
把“前工序其他公司连接 ”设定为“ON”时
■选项设定
把“前工序其他公司连接2 ”设定为“ON”时
SEJM8DC-MB-11E-00
NPM-DX
NPM-DX
11-7-2

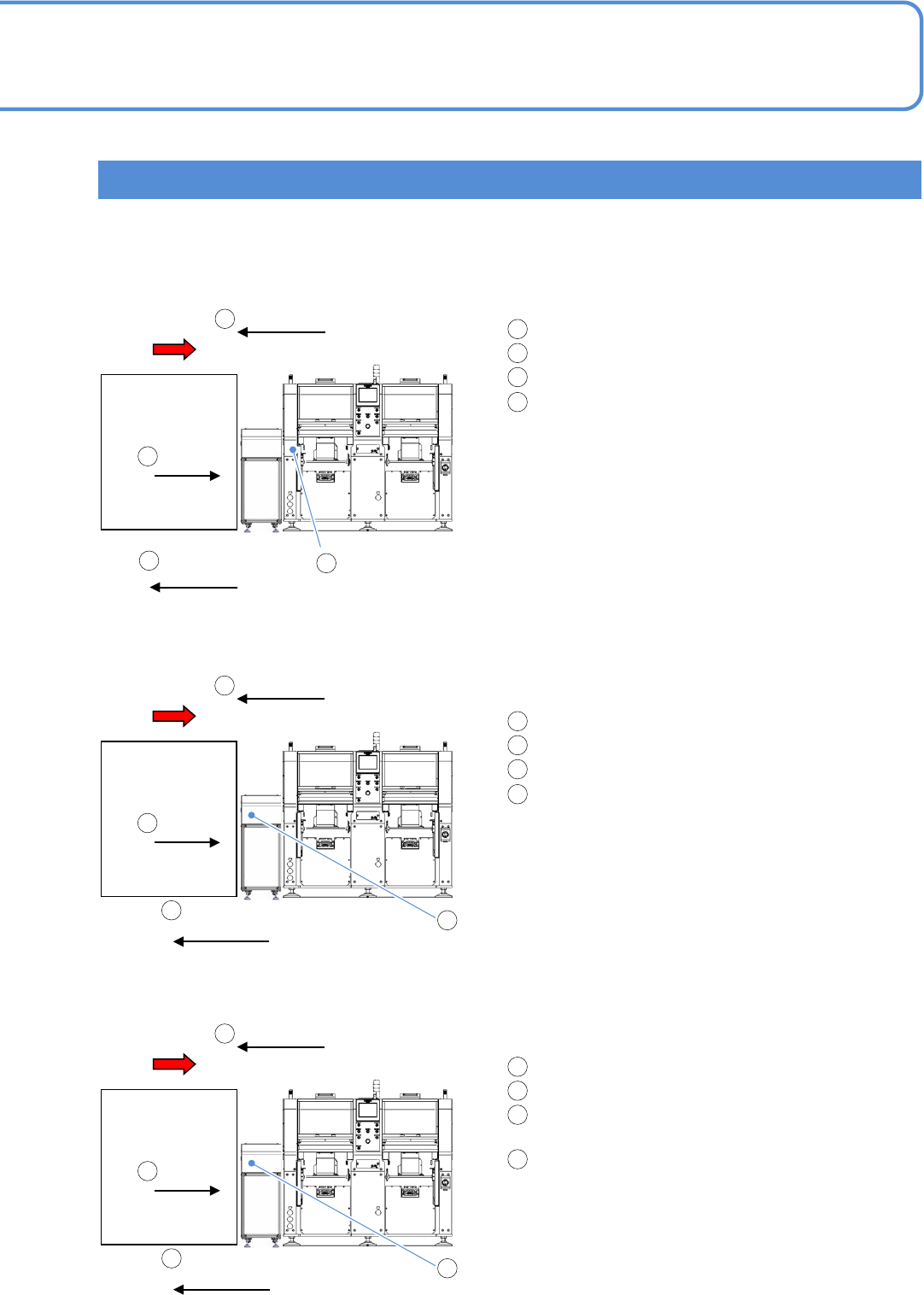

各设定的基板传送状况
■选项设定: 把“前工序其他公司连接2”设定为“ON”
3
NPM-DX
1
2
3
1
2
4
NPM-DX
3
1
2
4
■通常设定(默认值): “前工序其他公司连接”为“OFF”、
“前工序其他公司连接2”为“OFF”
●“前工序其他公司连接”与“前工序其他公司连接2”不可同时设定为“ON”。
基板检测传感器
贴装位置“ON”
基板流向
基板要求信号“ON”
基板传出
NPM-DX以外的
前工序设备
基板要求信号
“OFF”
4
基板传出后，NPM-DX的基板要求信号成为“ON”。
从前工序设备传出基板。
NPM-DX的基板检测传感器 (贴装位置) 成为“ON”。
NPM-DX的基板要求信号成为“OFF”。
* 通常通过基板要求信号的“OFF” →“ON”
操作搬出基板，所以即使在默认设定的状态下
也不会发生2枚基板重叠搬送等问题。
但是，前工序的设备不符合上述规格时，可能会出
现在基板要求信号处于“ON”的状态下继续搬送
基板的状况。因此，需要变更NPM-DX的基板搬送
设定。
1
2
3
4
■选项设定: 把“前工序其他公司连接”设定为“ON”
基板流向
基板要求信号“ON”
基板传出后，NPM-DX的基板要求信号成为“ON”。
从前工序设备传出基板。
传送带L的基板检测传感器 (前工序侧) 成为“ON”。
NPM-DX的基板要求信号成为“OFF”。
1
2
3
4
基板传出
NPM-DX以外的
前工序设备
基板传出
NPM-DX以外的
前工序设备
基板检测传感器
前工序侧“ON”
(传送带L)
基板要求信号
“OFF”
基板要求信号
“OFF”
基板流向
基板要求信号“ON”
基板检测传感器
前工序侧“ON”→“OFF”
(传送带L)
基板传出后，NPM-DX的基板要求信号成为“ON”。
从前工序设备传出基板。
传送带L的基板检测传感器 (前工序侧)由
“ON”→“OFF”。
NPM-DX基板要求信号成为“OFF”。
1
2
3
4
