EJM8D C - MB - 12E - 00 NPM - DX 12 -1-5 -1 A A 数据 修改 支撑销数据的 修改 B B 工程师手册 12 - 1 - 5 对支撑销 ( 自动更换对应 ) 的数据的确认 、修改方法进行 说明。 支撑销的配置坐标数据 显示支撑销的配置坐 标 ( X,Y ) 。 配置坐标 的修改，可通过 DGS 进行 。 跳过所选择的坐 标。跳过的坐 标成为无 效，不配置支撑 销。 设定为跳过的行 其背景色显示…
EJM8DC-MB-12E-00
NPM-DX
12-1-4
C
B
A
C
A
数据
修改
D
工程师手册
12-1-4
B
D
基板弯曲计测点数据
(选购件)

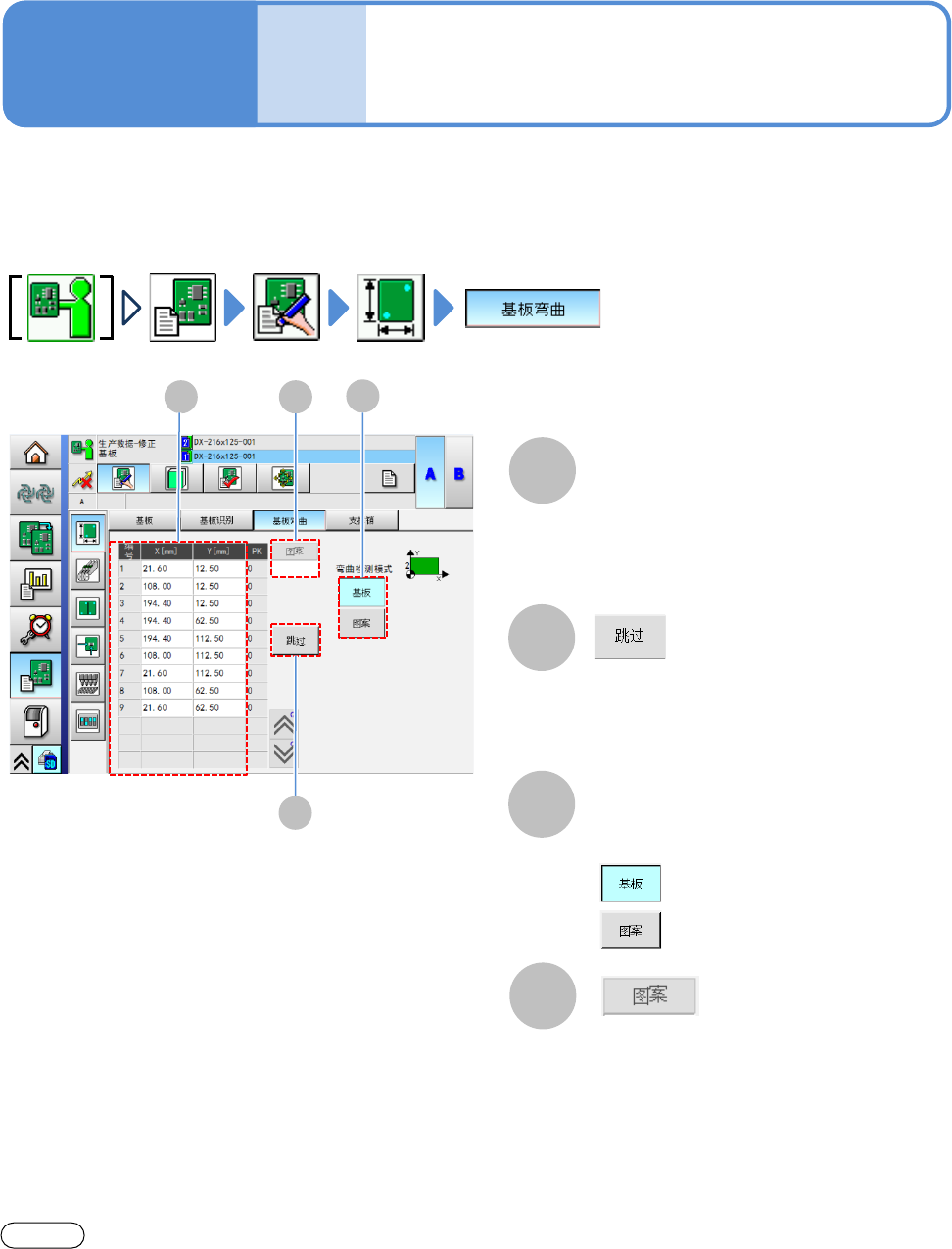

基板弯曲计测点数据
在这里对确认、修改基板弯曲计测点数据的方法进行说明。
请将光标移动到需要变更数据的位置上后，输入数值。
● X[mm]: 计测点的X坐标。
● Y[mm]: 计测点的Y坐标。
能够修改坐标。
跳过所选择的坐标。
●计测点需要在9个点以上。
● 当在9个点以下时，不能跳过。
选择基板弯曲或图案弯曲。
弯曲模式
:通过计测结果补正基板整体。
:通过计测结果补正每个图案。
●切换显示所需的图案数据。
(以1,2,3・・・・・N的形式显示所
登录的图案数)
●只能对图案弯曲实施操作。
在向后工序交接弯曲信息时，或从前工序接受弯曲信息时，需要将生产数据通信开关的“基板弯曲信息”设
定为ON。设定也能够在画面上进行确认。进行变更时，在DGS上设定。
另外，使用基板信息通信功能(不良图案信息、APC 信息等)时，虽然能够使用同时搬送功能，但是不能在设
备上进行设定。因此建议将同时搬送功能设定为无效。可在下述画面上确认在设备上执行基板信息通信功能。
(→P.12-1-1)
●接受：从前工序接受之际设定为ON。
●发送：从后工序交接之际设定为ON。
确认
※有关异机种之间的基板弯曲信息的接收，不对应。(→『操作手册』P.8-1-8)
EJM8DC-MB-12E-00
NPM-DX
12-1-5-1
A
A
数据
修改
支撑销数据的修改
B
B
工程师手册
12-1-5
对支撑销 (自动更换对应) 的数据的确认、修改方法进行说明。
支撑销的配置坐标数据
显示支撑销的配置坐标 (X,Y)。配置坐标
的修改，可通过DGS进行。
跳过所选择的坐标。跳过的坐标成为无
效，不配置支撑销。
设定为跳过的行其背景色显示为灰色。
