EJM8DC-MB-12E-00
NPM-DX
数据
修改
E
G
F
H
B
C
D
A B C
H F
E
2
G
D
方形芯片元件 1
12-1-8-1

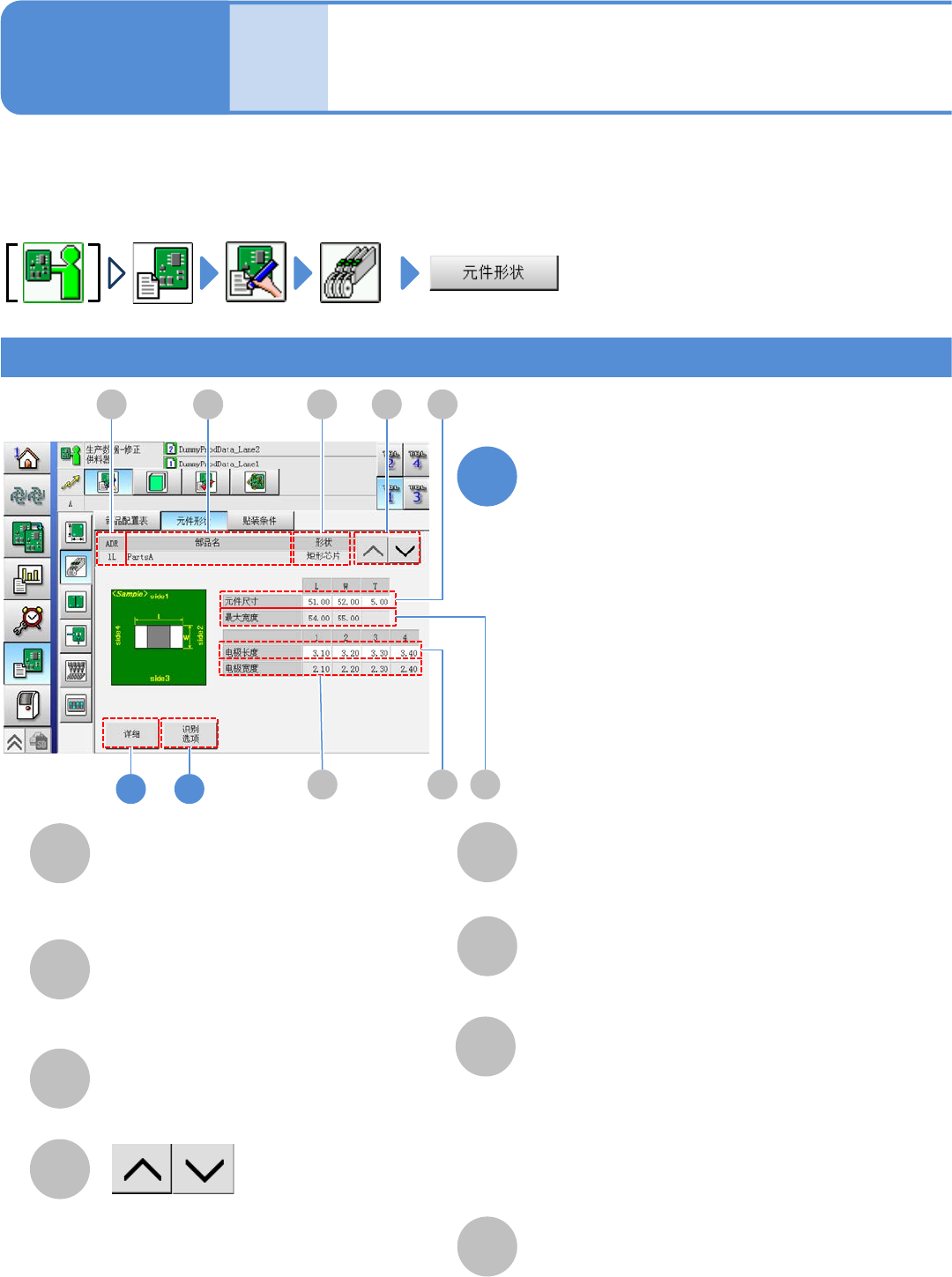

元件形状数据的修改 1
A
修改画面上的数据
●触摸输入部分后，会显示输入的画面。
1
工程师手册
12-1-8
供料器的地址。
(→『操作手册』P.4-2-3
-1)
3
ADR(地址)
部品名
形状
显示前后的元件信息。
2: 右面的电极宽度。
4: 左面的电极宽度。
1: 上面的电极长度。
2: 右面的电极长度。
3: 下面的电极长度。
4: 左面的电极长度。
最大宽度
元件尺寸
●有设定时才会显示。
电极长度
电极宽度
这里对供料器内元件数据的确认和修改方法进行说明。
在设备上能进行部分数据的查询和变更。详细的数据修正请用DGS实施。
EJM8DC-MB-12E-00
NPM-DX
A
B
D
C
E
+
-
+
-

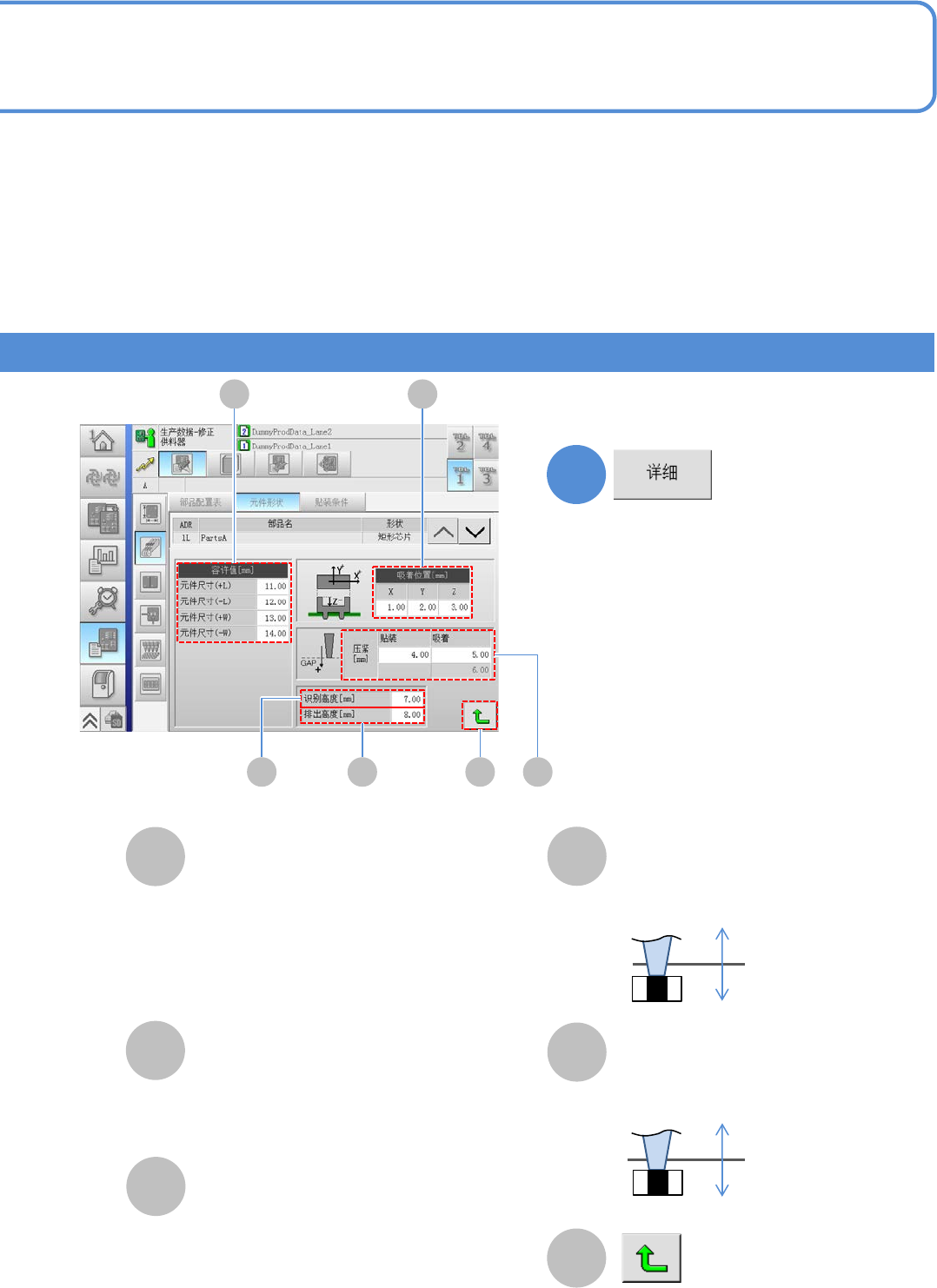

12-1-8-2
2
F
元件尺寸的容许值
识别高度
●＋L: ＋方向的元件长度的容许值。
●－ L: －方向的元件长度的容许值。
●＋W: ＋方向的元件宽度的容许值。
●－ W: －方向的元件宽度的容许值。
输入识别高度。
对详细数据进行确认、修改。
吸着位置
压紧
●贴装:
贴装压紧[mm]
●吸着:
吸着压紧[mm]
(* 只可在2、3吸嘴时进行编辑)
返回原来画面。
排出高度
输入排出高度。
A
C D E
B
F
EJM8DC-MB-12E-00
NPM-DX
12-1-8-3
数据
修改

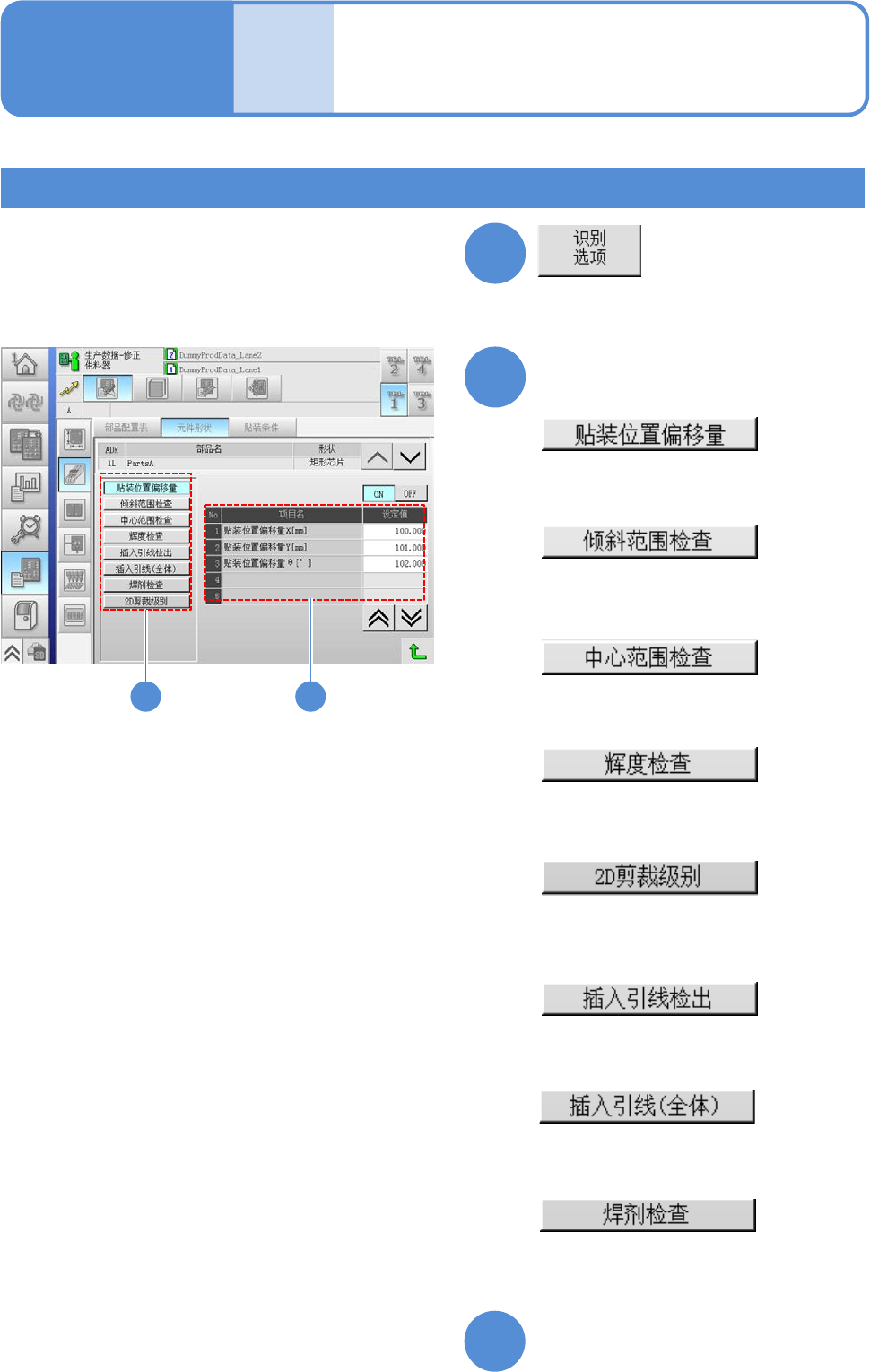

元件形状数据的修改 2
工程师手册
12-1-8
4
方形芯片元件 2
3
5
选择确认项目
●选择贴装位置偏移量数据，
显示相关数据。
对识别选项数据进行确认、修改。
●选择倾斜范围确认数据，
显示相关数据。
●选择中心范围确认数据，
显示相关数据。
●选择辉度确认数据，
显示相关数据。
● 2D剪裁级别数据，
显示相关数据。
●选择插入引脚检测，
显示相关数据。
●选择插入引脚（全体），
显示相关数据。
●选择助焊剂确认数据，
显示相关数据。
修改必要的项目
5 4
