EJM8D C - MB - 12E - 00 NPM - DX 1 数据 修改 A B A 吸嘴交换器 配置 的确认 11 12 13 14 15 16 17 18 21 22 23 24 25 26 27 28 31 32 33 34 35 36 37 38 41 42 43 44 45 46 47 48 12 -1- 10 -1 工程师手册 12 - 1 - 10 B 对收纳在吸嘴交 换器的吸嘴信 息的确认方法 进行说明。 交换器…
EJM8DC-MB-12E-00
NPM-DX
1
1

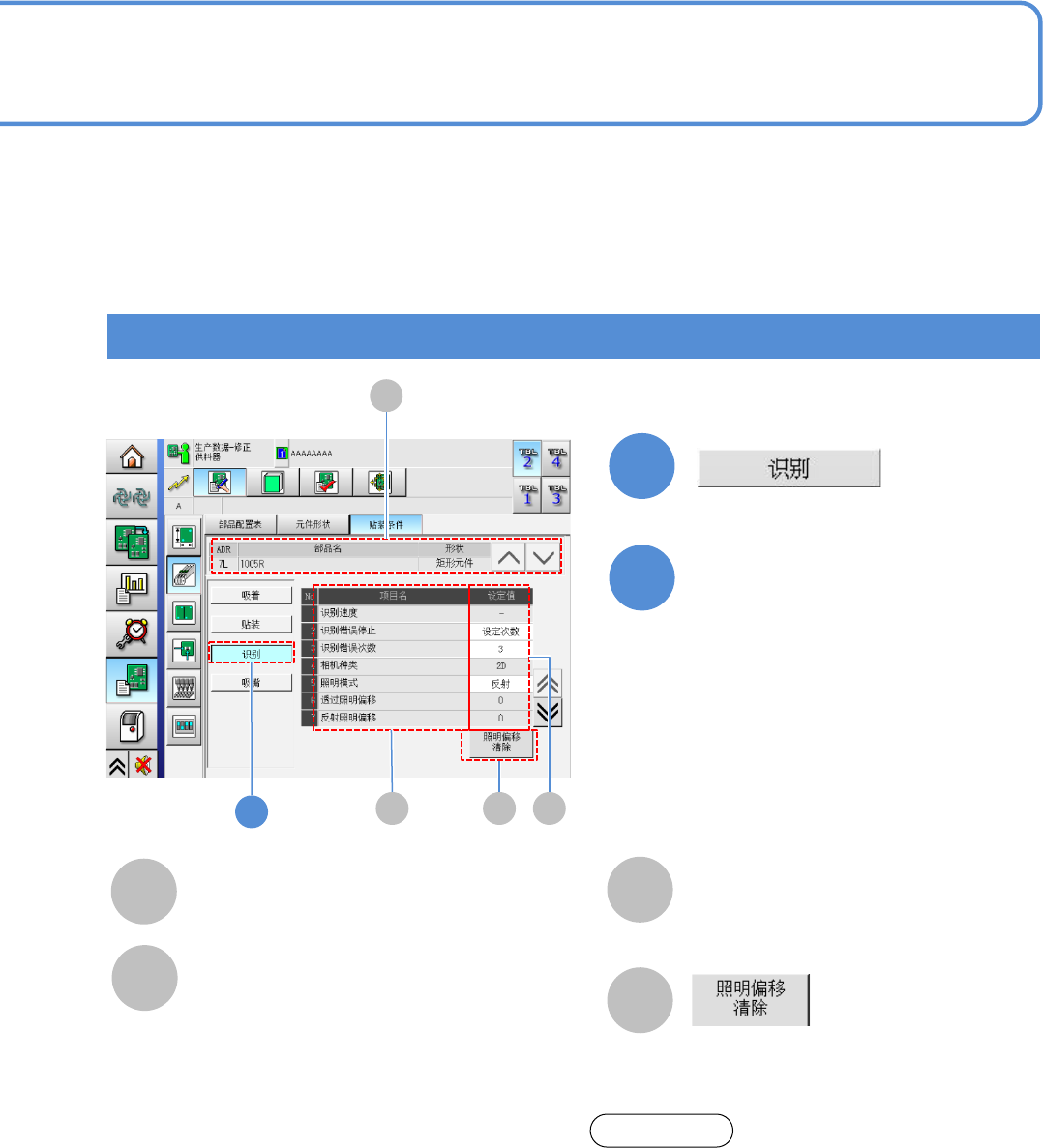

识别条件的确认和修改
B C D
C
B
D
A
A
元件信息
(→P.12-1-8)
修改画面上的数据
●触摸输入部分后，会显示输入的画面。
2
12-1-9-2
项目名
识别速度:
・(自动/高速/中速/低速)
识别错误停止:
・(1次/3次)
相机种类:
・(2D/3D/3D(Multi))
照明模式:
・(透过/反射/BGA)
透过照明偏移:
・识别元件时的透过照明的偏移值
反射照明偏移:
・识别元件时的反射照明的偏移值
BGA
照明偏移:
・识别元件时的BGA照明的偏移值
极性:
・元件极性的有无
元件周围附着物确认:
・当吸着2个元件时，即为识别错误。以此来防止
剩余元件掉落到基板上。
指示灯值的偏移数据被初始化。
设定值
各项目的贴装条件。
关于多功能识别照相机 [类型3] 的照明设定
1. 当反射照明亮灯时，不进行BGA的焊球高度检查。
2. BGA照明值将在内部自动转换。因此，在进行
BGA的焊球高度检查之际，有时会在识别画面上
显示与所设定值不同的值。
3. 为了维持3D检查条件，识别系统有时会自动变更
照明值。
注意
EJM8DC-MB-12E-00
NPM-DX
1
数据
修改
A B
A

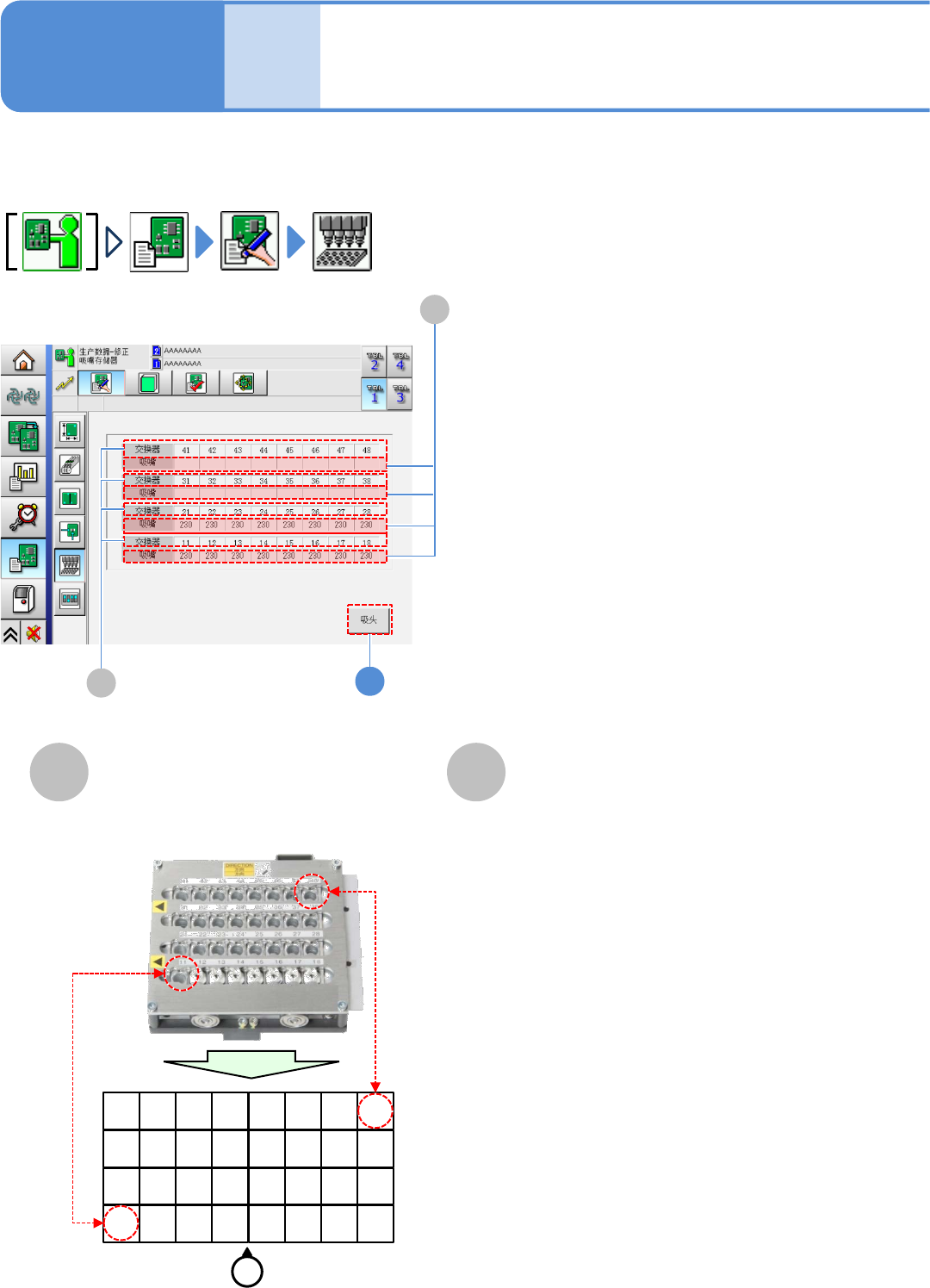

吸嘴交换器配置的确认
11 12 13 14 15 16 17 18
21 22 23 24 25 26 27 28
31 32 33 34 35 36 37 38
41 42 43 44 45 46 47 48
12-1-10-1
工程师手册
12-1-10
B
对收纳在吸嘴交换器的吸嘴信息的确认方法进行说明。
交换器 吸嘴
吸嘴交换器的编号。
各吸嘴交换器内的吸嘴的编号。
操作员
●比如 (轻量16贴装头吸嘴时)
EJM8DC-MB-12E-00
NPM-DX
D
C
C
D
1
12-1-10-2

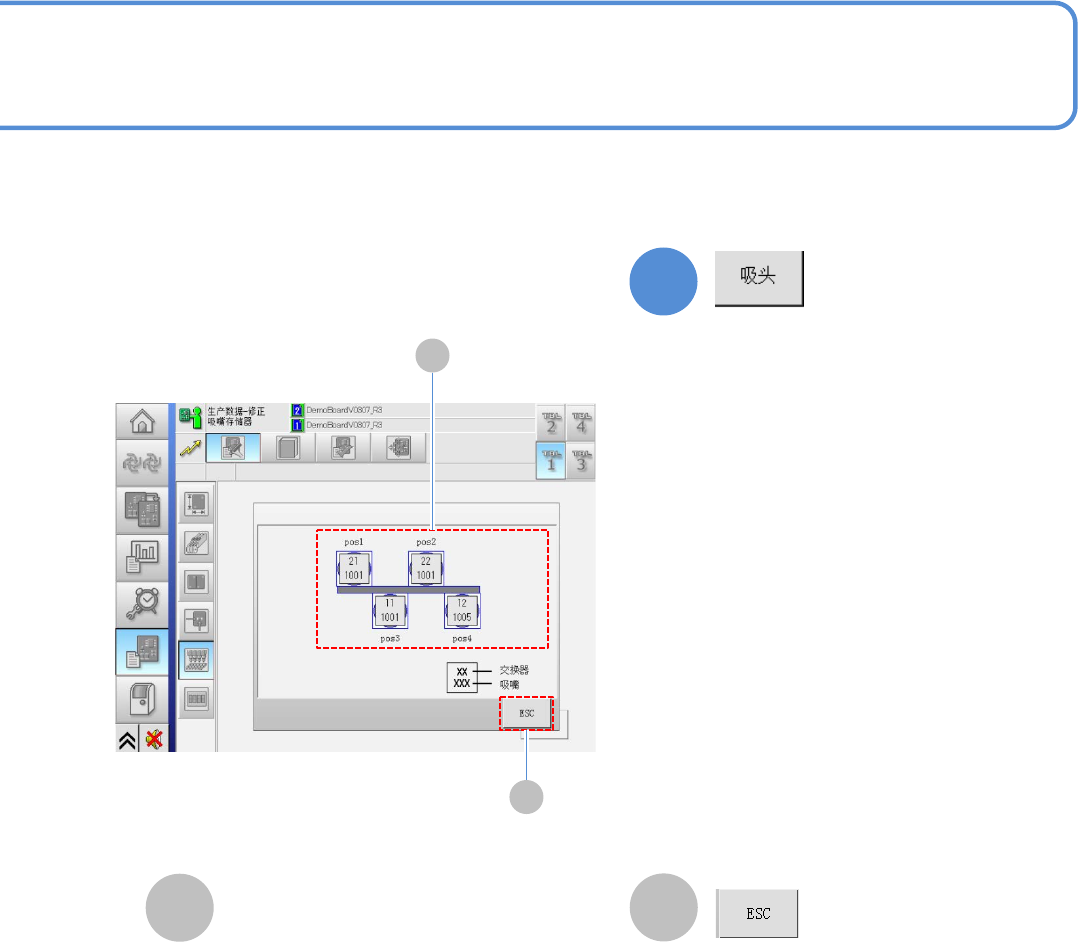

吸嘴配置数据
返回原来画面。
表示每个吸嘴位置所使用的吸嘴编号和
吸嘴交换器的位置。
显示在每个吸嘴位置上使用的吸嘴编号
与吸嘴交换器的位置
