生产数据
示教
工程师手册
12-2-1
示教开始前 1
2
1
12-2-1-1
1 2

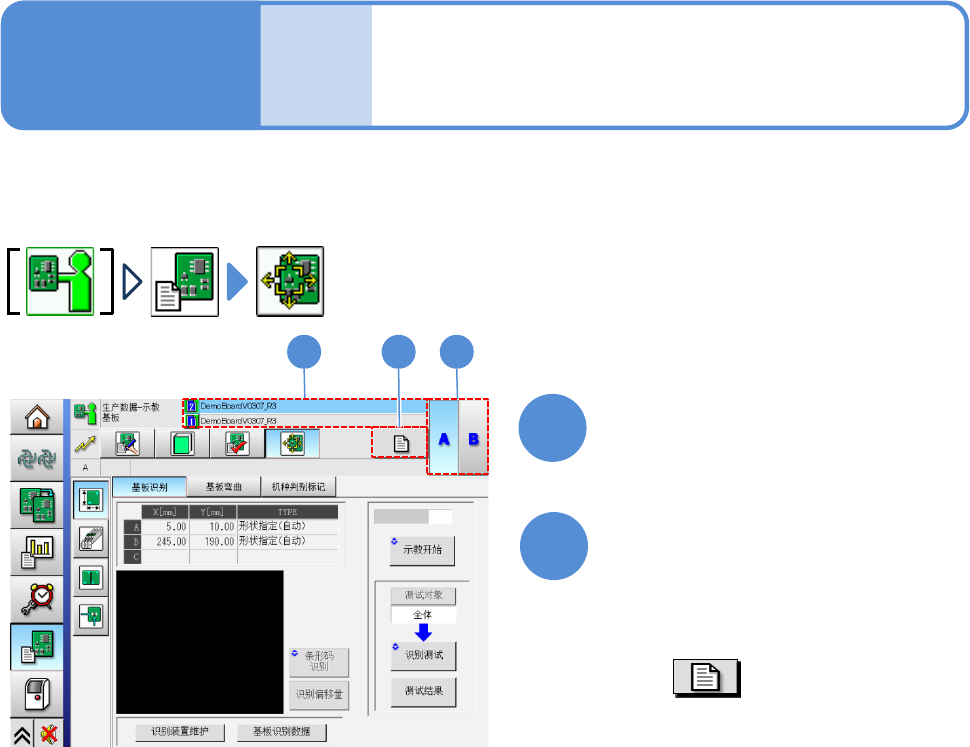

■双轨道时
在这里对生产数据示教的操作方法进行说明。
选择基台
选择轨道
轨道的选择方法有2种。
●直接触摸画面上部的文件显示部分
来进行选择。
●按动 ，再触摸对话框中
的轨道部分进行选择。
2
EJM8DC-MB-12E-00
NPM-DX
12-2-1-2
EJM8DC-MB-12E-00
NPM-DX
生产数据
示教
工程师手册
12-2-1
示教开始前 2
识别方法
12-2-1-3
示教是指使用识别照相机进行正确识别基板或元件，对生产数据(基板识别数据等)进行补正。
■形状指定识别 (基板识别)
■图案对照识别
识别对象 (标记) 形状复杂、轮廓模糊时或识别对象过大无法容纳在识别画面时使用。
<识别画面>
4点图案
・4点图案
元件识别
●形状指定 (自动): 自动设定指示灯值。
●形状指定 (手动):手动设定指示灯值。
(如纸苯酚基板，当标记与标记背景颜色对比不明显的情况下不可自动决定指示灯值时使用)
识别对象如以下形状，并且在明确各尺寸时使用。
