EJM8D C - MB - 12E - 00 NPM - DX 生产数据 示教 12 -2-2 -1 基板 识别 图案 1 图案 2 图案 3 图案 4 图案 5 图案 6 图案 9 图案 10 图案 11 图案 12 图案 13 图案 14 图案 15 图案 16 图案 7 图案 8 基板识别示教 1 组 1 组 2 工程师手册 12 - 2 - 2 识别 基板的印刷图案上的标记 ，来计算生产 数据的印刷图 案的偏位，因而可以 补正…
EJM8DC-MB-12E-00
NPM-DX

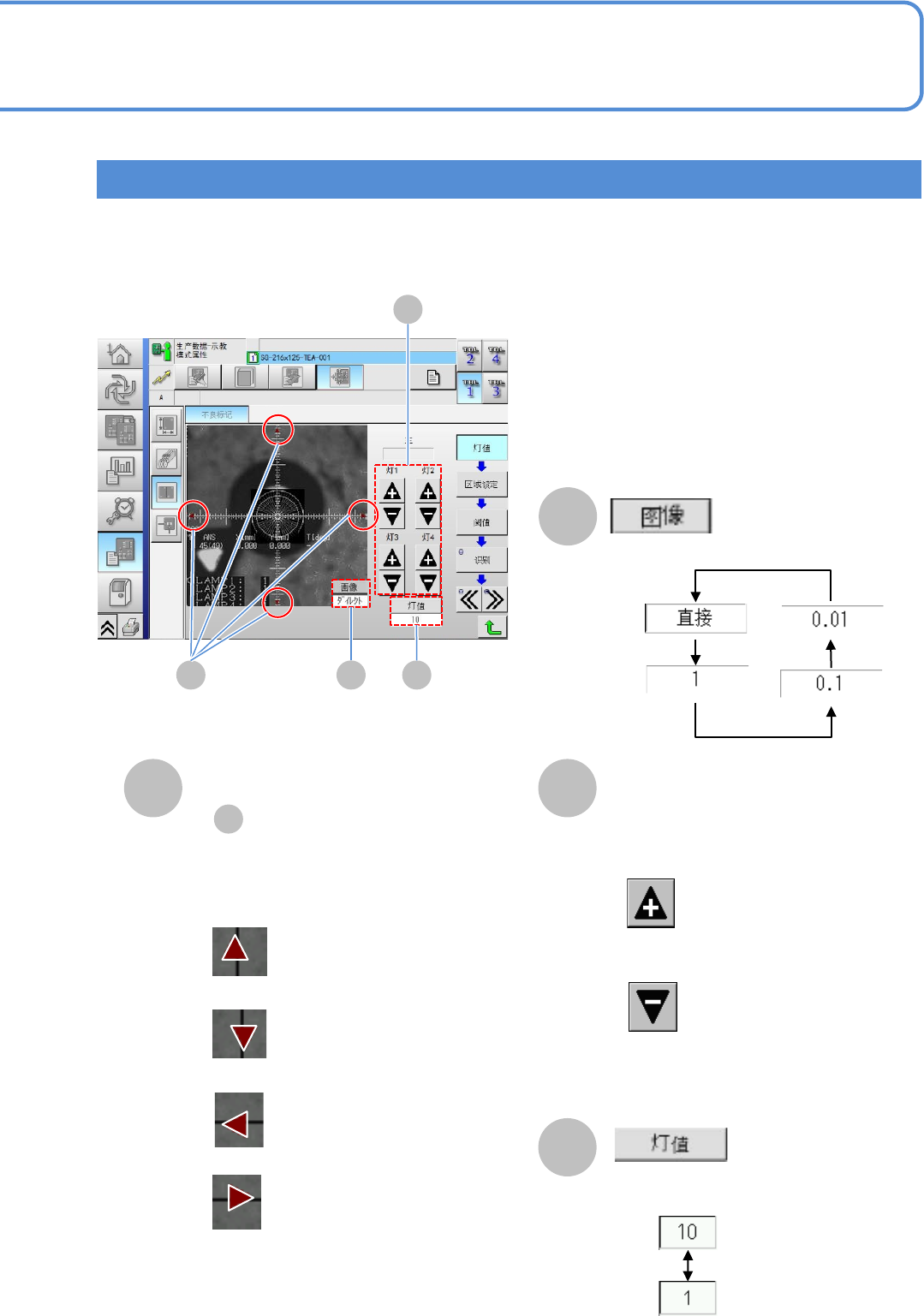

指示灯值的调整
A B
C
D
C A
B
D
通过示教所得图像不是很清晰时调整照明 (指示灯)，对其调整方法进行说明。
12-2-1-4
B
切换移动率。
指示灯值调整键
微调键
■使照相机往上移动时
■使照相机往下移动时
■使照相机往左移动时
■使照相机往右移动时
■增加指示灯值时
(调亮时)
■降低指示灯值时
(调暗时)
切换指示灯值的变更率。
∗ 灯从内侧按照灯1 (内侧)→灯4 (外侧) 的
顺序配置。
● 的移动率被选择为 “直接” 时
不显示。
EJM8DC-MB-12E-00
NPM-DX
生产数据
示教
12-2-2-1

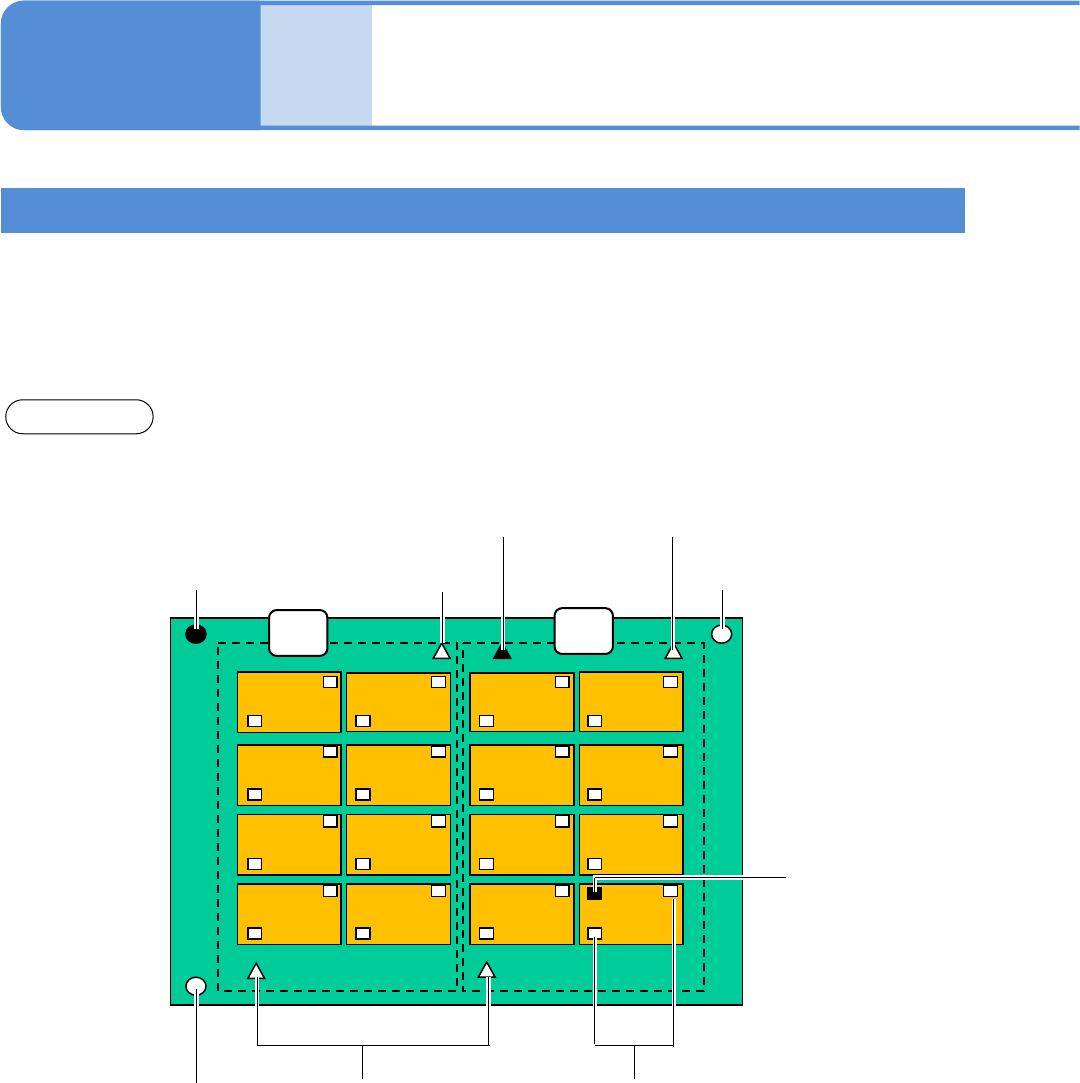

基板识别
图案1 图案2
图案3
图案4
图案5
图案6
图案9
图案10
图案11
图案12
图案13 图案14
图案15 图案16
图案7
图案8
基板识别示教 1
组1
组2
工程师手册
12-2-2
识别基板的印刷图案上的标记，来计算生产数据的印刷图案的偏位，因而可以补正生产数据。
进行贴装之际，请设定进行贴装所需的识别标记。
●识别模式有「基板」、「组」、「图案」的3种类型，每一种类型，都可以设定识别标记和不良标记(为
了判断不良的标记)。
基板
组识别标记
组识别标记
基板识别标记
图案
识别标记
组识别标记
基板识别标记
组不良标记
基板不良标记
图案不良标记
EJM8DC-MB-12E-00
NPM-DX
12-2-2-2
示教的流程
基板数据的输入
基板识别数据的输入
示教的开始
指示灯值的设定
识别
数据保存
识别测试
示教结束
用NPM-DGS 编制
←选择自动照明设定时不需要
