EJM8D C - MB - 12E - 00 NPM - DX 生产数据 示教 12 -2-2 -3 ● 在进行基板 识别的示教示教前 ，请在 NPM - DGS 侧确 认所编制数据的软 件开关 ‘ 基板识别 ’ ( → P.12 -1- 13 ) 是 否设定为 ON 。 ●当传 送带 宽度不符合标 准时，请进行调整。 ( → 『 操作 手册』 P.3 -3- 4) 示教 1 基板识别示教 2 1 2 3 4 5 工程师手册 12 -…
EJM8DC-MB-12E-00
NPM-DX
12-2-2-2
示教的流程
基板数据的输入
基板识别数据的输入
示教的开始
指示灯值的设定
识别
数据保存
识别测试
示教结束
用NPM-DGS 编制
←选择自动照明设定时不需要
EJM8DC-MB-12E-00
NPM-DX
生产数据
示教
12-2-2-3
●在进行基板识别的示教示教前，请在NPM-DGS侧确认所编制数据的软件开关 ‘基板识别’ (→P.12-1-13) 是
否设定为ON。
●当传送带宽度不符合标准时，请进行调整。(→『操作手册』P.3-3-4)
示教 1
基板识别示教 2
1
2
3
4
5
工程师手册
12-2-2
+
6
6
打开安全盖
把基板放置基板传入口
关闭安全盖
(基板被传入，在传出位置被夹住。贴装头
照相机移动到识别标记位置)
伺服开关置ON
伺服开关置OFF
EJM8DC-MB-12E-00
NPM-DX
9
8
7
A
+
12-2-2-4
+
10
+
11
12

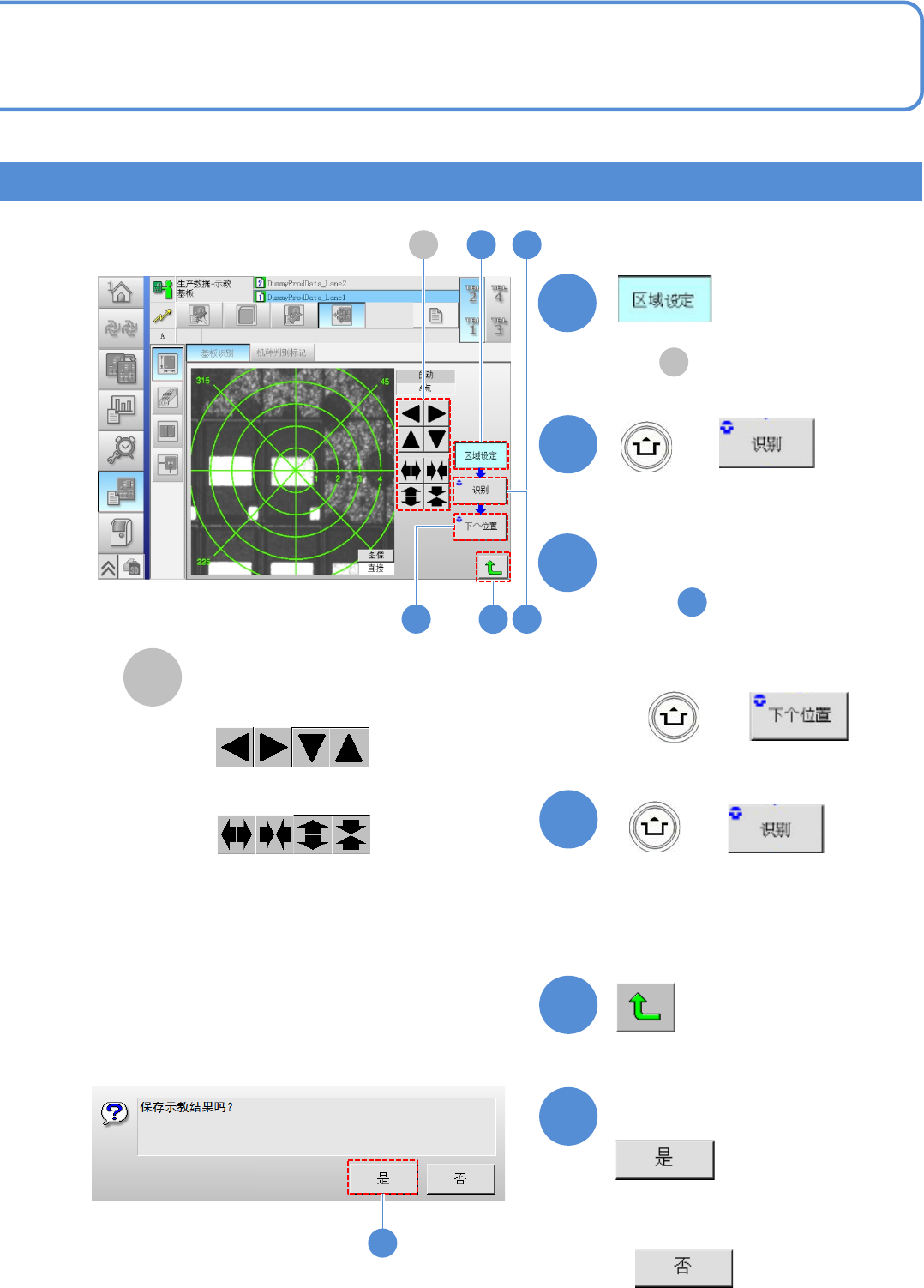

●变更识别区域的位置、尺寸时，
在 进行调整。
A
(显示识别结果)
11
■识别标记为1点时
至
识别区域的调整
■调整位置时
■调整尺寸时
■识别标记为2点、3点时
(显示识别结果)
●识别标记为3点时，再次执行。
确认提示
■不保存示教结果时
12
9
7 A 8
11
10
