EJM8D C - MB - 12E - 00 NPM - DX 12 -2-2 -6 16 + 17 + 15 确认提示 ●可以转移到其 他画面。 ■再次确认数据时 ( 识别标记的测试结果 再次显 示 ) ■不传出基板时 16 17 15
EJM8DC-MB-12E-00
NPM-DX
+
13
12-2-2-5
生产数据
示教
基板识别示教 3
示教 2
14
14
工程师手册
12-2-2
(显示识别标记的测试结果)

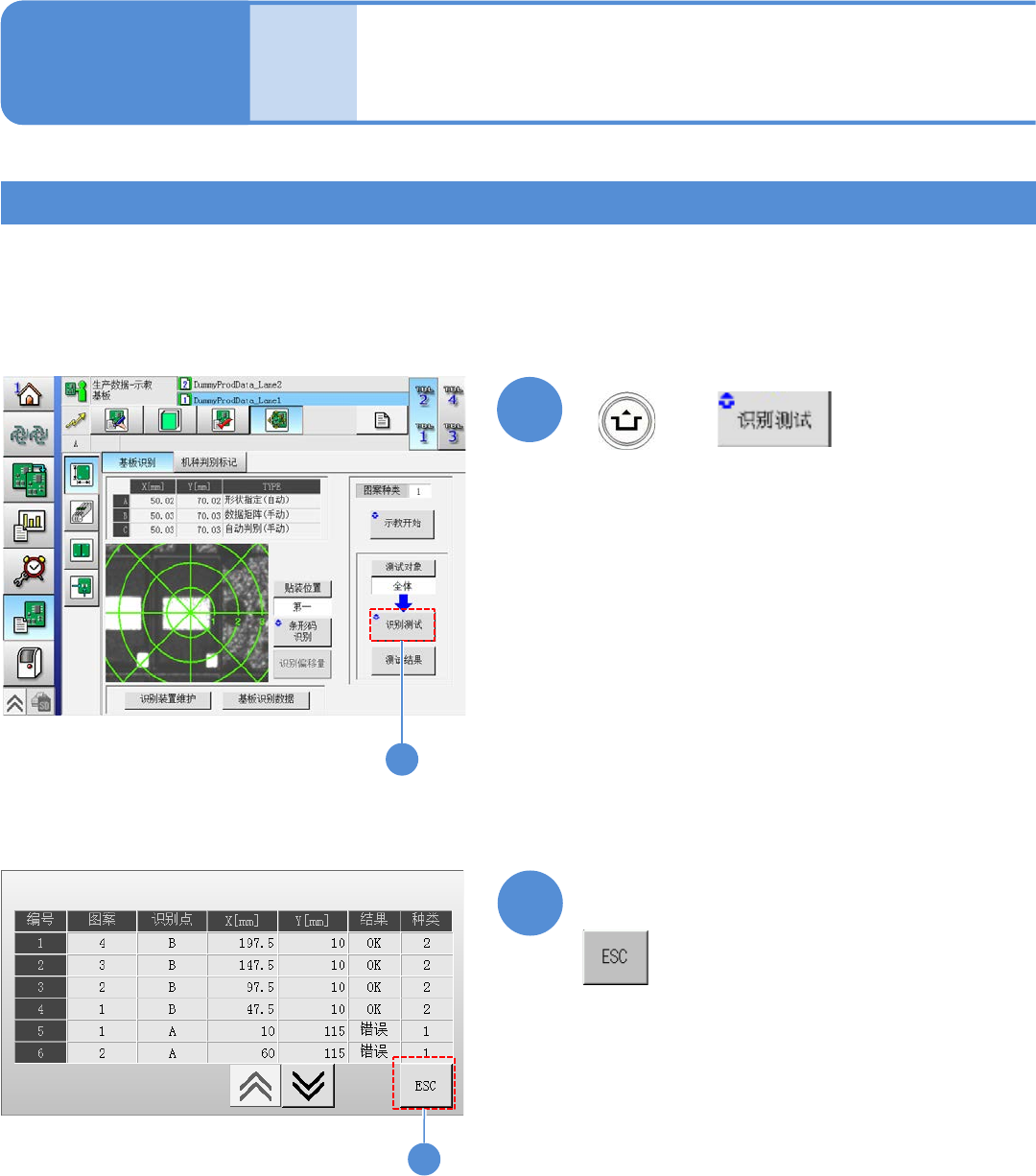

确认测试结果
13
EJM8DC-MB-12E-00
NPM-DX
12-2-2-6
16
+
17
+
15
确认提示
●可以转移到其他画面。
■再次确认数据时
(识别标记的测试结果再次显示)
■不传出基板时
16
17
15
EJM8DC-MB-12E-00
NPM-DX
12-2-2-7
1
2
3
+
4
5
A
A

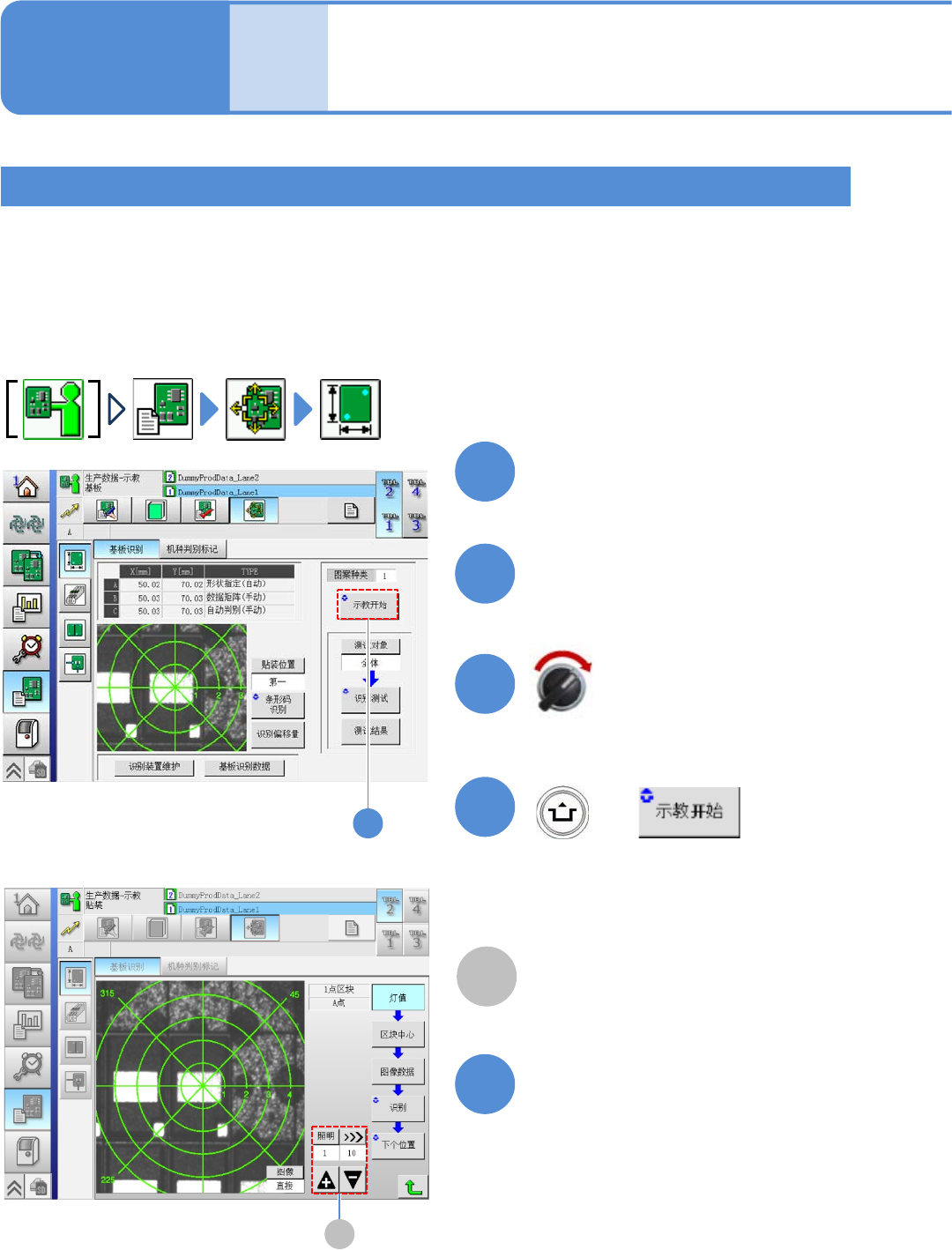

区块匹配 1
生产数据
示教
基板识别示教 4
工程师手册
12-2-2
当识别对象 (标记) 属于复杂形状，且轮廓不清晰或识别对象过大而无法收容进识别画面内等时，使用本功能。
另外，当使用本功能时，请在DGS下，将基板识别标记的形状类型设定为1点区块。
至于是否设定了1点区块，可在基板识别数据画面、基板识别示教画面上进行确认。
事先显示<主菜单>画面后，通过NPM-DGS发送需要变更生产基板的基板数据。
将伺服开关置于ON
将基板放到基板搬送口上
关闭安全盖
(基板被搬入，并在搬出位置上被夹紧。贴
装头相机移动到识别标记位置上)
通过微动调整，使标记移动到中心
调整指示灯值，以便可清晰看到标记
