EJM8DC-SF-01C-0 0 NPM-DX 安全管理 连接周围装置时的 注意事项 1-3-3 1-3-3 -1 750 mm 119 mm 750 mm 119 mm 贴装头可动范围 108.2 mm 108.2 mm 贴装头可动范围 599 mm 599mm 236 mm FRONT SIDE 在 NPM-DX 的左侧和右侧上存在基板搬送的开口部 。设备内的贴装头会在下图 所示范围内进行高速移动， 因 此将手伸进开口部是非常危险…
EJM8DC-SF-01C-00
NPM-DX
1-3-2-2

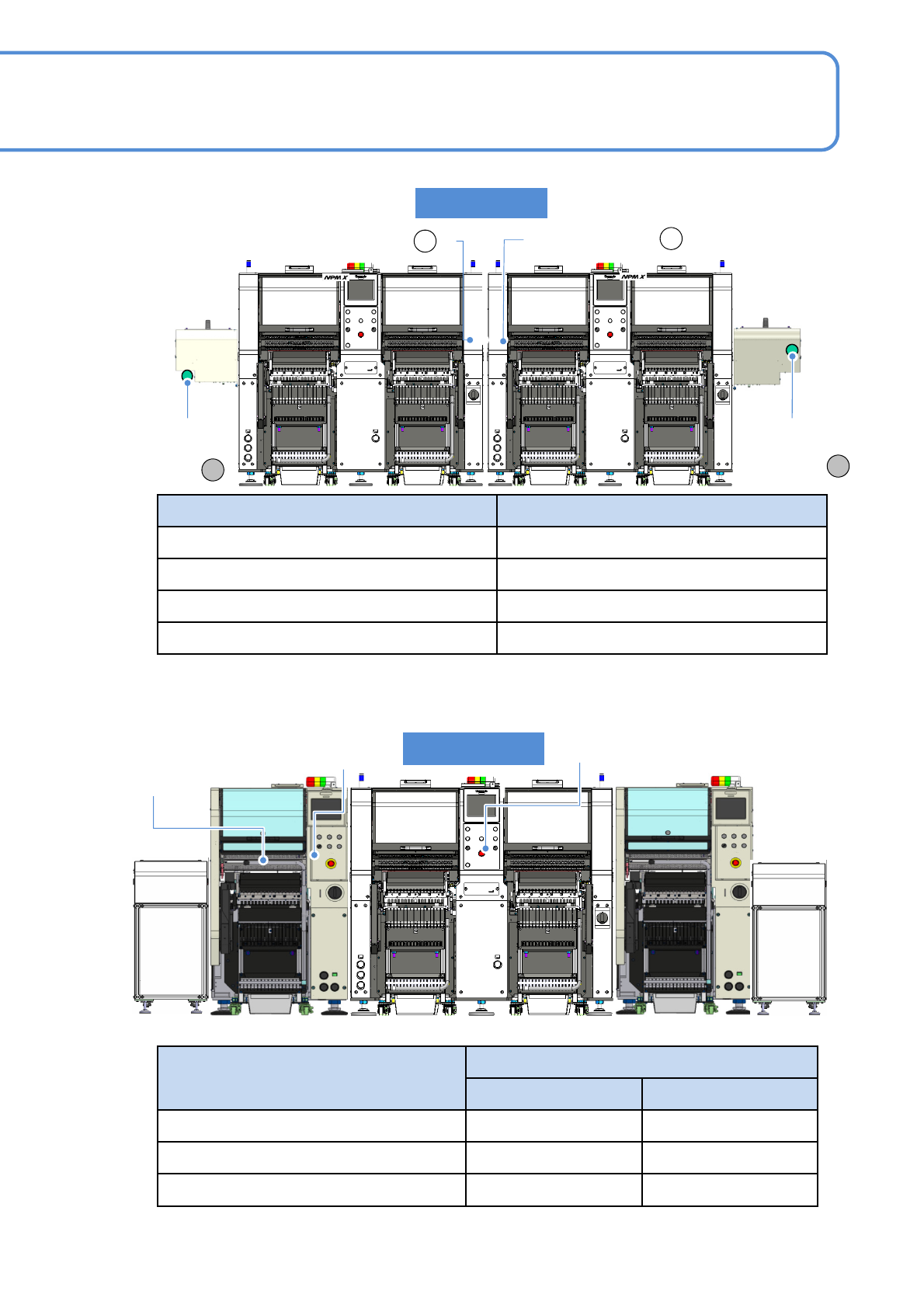

■NPM-DX多台连结时
部位 停止规格
外部搬送开口部传感器① ON ♯1的A基台停止
外部搬送开口部传感器② ON ♯2的B基台停止
搬送开口部传感器③ ON ♯2的A基台停止
搬送开口部传感器④ ON ♯1的B基台停止
NPM-D
♯1
NPM-DX
A基台 B基台
供料器工作台安全盖 開
停止
可动作
搬送开口部传感器ON 停止
可动作
紧急停止开关ON 停止
可动作
■与NPM-D系列连结时
与NPM-D连结时的邻接安全规格根据NPM-D系列的规格而定
※NPM-D#2时B基台停止
A基台 B基台 A基台 B基台
NPM-DX #1
外部搬送
开口部
传感器
1
外部搬送
开口部
传感器
2
搬送开口部传感器
3
搬送开口部传感器
4
NPM-DX #2
FRONT SIDE
1
Aステージ
Bステージ
紧急停止
开关
搬送开口部
传感器
供料器工作台
安全盖
A基台
B基台
NPM-DXNPM-D #1 NPM-D #2
FRONT SIDE
EJM8DC-SF-01C-00
NPM-DX
安全管理
连接周围装置时的
注意事项
1-3-3
1-3-3-1

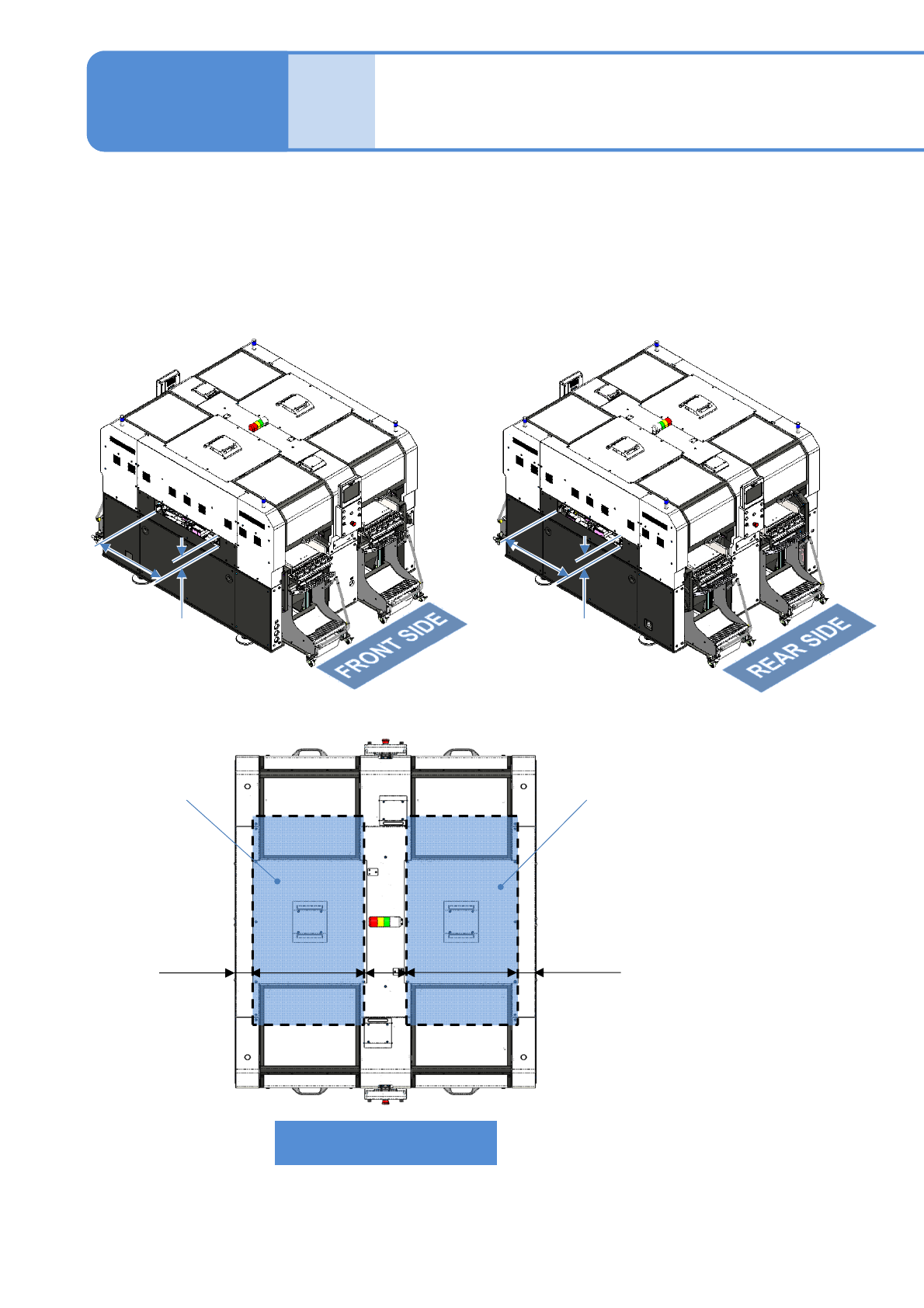

750 mm
119 mm
750 mm
119 mm
贴装头可动范围
108.2 mm
108.2 mm
贴装头可动范围
599 mm 599mm236 mm
FRONT SIDE
在NPM-DX的左侧和右侧上存在基板搬送的开口部。设备内的贴装头会在下图所示范围内进行高速移动，因
此将手伸进开口部是非常危险的行为。由客户准备准备装置，或者连接传送带之际，请务必采取安全对策。
EJM8DC-SF-01C-00
NPM-DX
注意
1-3-3-2

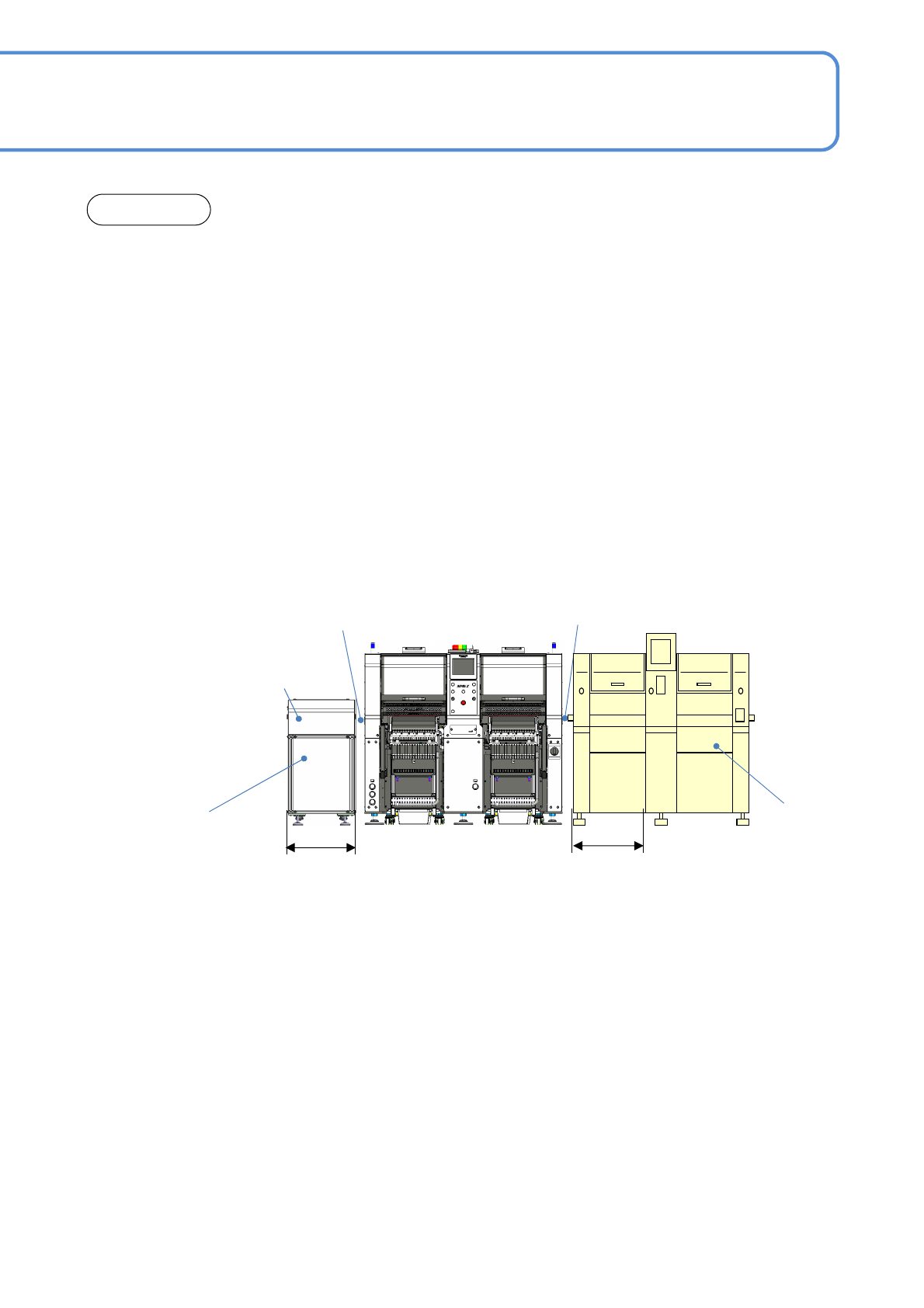

●请连接满足ISO13849-1或IEC6201等设备安全要求的装置或传送带。
●为了防止从相邻设备或传送带将手伸进NPM-DX的开口部，请务必从NPM-DX基板搬送的开口部
起确保超出600 mm的安全距离。 (参考①)
●如果从NPM-DX的开口部起，只能确保400 ～ 600 mm的安全距离，请在基板搬送的开口部上安装
安全传感器，并向NPM-DX输出安全协调信号。(参考②)
● 请采取对策以防手或手指伸进NPM-DX和装置或传送带间的缝隙。
●请在装置或传送带的搬送轨道上设置通常不能开闭的整体罩。
在设置开闭罩时，如果手能够接触到基板搬送的开口部，则请安装安全开关，以便在打开罩时，
能够向NPM-DX输出安全协调信号。打开罩，NPM-DX即会安全停止。(参考③)
●与设备安全相关的详细条件，以及与本公司设备(CM系列等)相连接时的安全事项，请咨询敝公司。
基板搬送的开口部
基板搬送的开口部
外围装置
(传送带等)
外围装置
(贴装设备等)
②400 mm ～600 mm时，
需要搬送开口传感器
②400 mm ～600 mm 时，
需要搬送开口传感器
③整体罩
●开闭罩时，
安全开关动作
①600 mm 以上 ①600 mm 以上
