EJM8D C - MB - 12E - 00 NPM - DX 12 -2-2 -8 7 8 9 C D B 6 移动窗口，或变 更窗口尺寸， 以便对准示 教对象的中心。 设定用于区块匹 配识别的图像 区域。 移动窗口，或变 更窗口尺寸， 以便对准示 教对象的中心。 B C D 6 7 8 9
EJM8DC-MB-12E-00
NPM-DX
12-2-2-7
1
2
3
+
4
5
A
A
区块匹配 1
生产数据
示教
基板识别示教 4
工程师手册
12-2-2
当识别对象 (标记) 属于复杂形状，且轮廓不清晰或识别对象过大而无法收容进识别画面内等时，使用本功能。
另外，当使用本功能时，请在DGS下，将基板识别标记的形状类型设定为1点区块。
至于是否设定了1点区块，可在基板识别数据画面、基板识别示教画面上进行确认。
事先显示<主菜单>画面后，通过NPM-DGS发送需要变更生产基板的基板数据。
将伺服开关置于ON
将基板放到基板搬送口上
关闭安全盖
(基板被搬入，并在搬出位置上被夹紧。贴
装头相机移动到识别标记位置上)
通过微动调整，使标记移动到中心
调整指示灯值，以便可清晰看到标记
4
EJM8DC-MB-12E-00
NPM-DX
12-2-2-8
7
8
9
C
D
B
6
移动窗口，或变更窗口尺寸，以便对准示
教对象的中心。
设定用于区块匹配识别的图像区域。
移动窗口，或变更窗口尺寸，以便对准示
教对象的中心。
B
C
D
6
7
8
9
EJM8DC-MB-12E-00
NPM-DX
12-2-2-9
11
12
10
F
E
生产数据
示教
基板识别示教 5
工程师手册
12-2-2

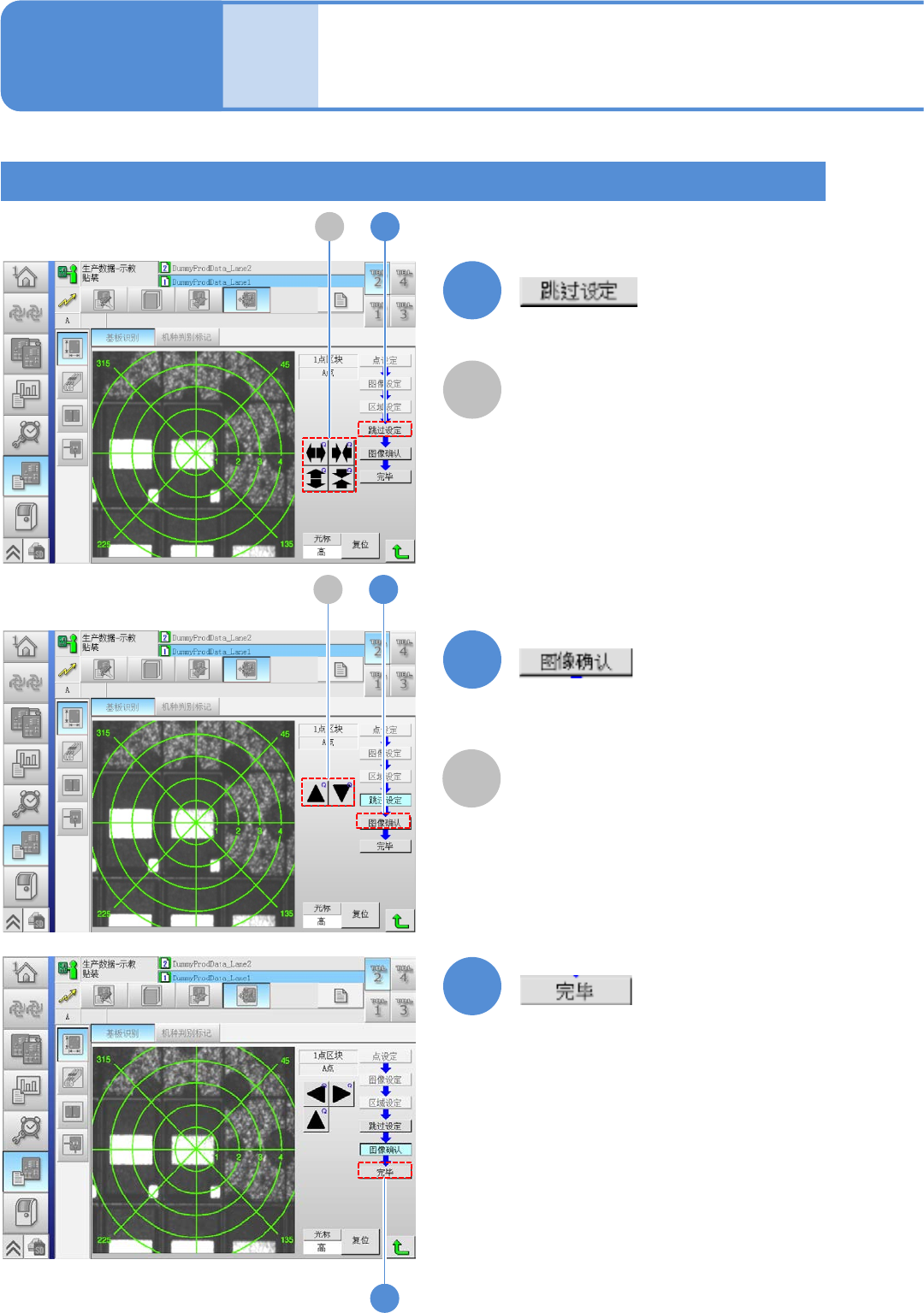

区块匹配 2
●无需特意进行图像确认。
设定进行区块匹配识别之际的搜索区域
(识别范围)。
设定进行区块匹配识别之际的搜索区域
(识别范围)。
E
F
10
11
12
●无需特意进行图像确认。
