EJM8D C - MB - 12E - 00 NPM - DX 12 -2-9 -7 生产数据 示教 贴装坐标示教 4 工程师手册 12 - 2 - 9 通过元件进 行示教 ( 计测方法 : 1 点 ) 2 4 A B 显示转为 “ 停止 ” 。 贴装头 移动 到下一个坐标 ，并在所设定的确认 时间 * 1) 停 止后，自动移动 到下一个坐标 。如此反复移 动直到移动 到最终坐标。 请在执 行 示教 的坐标上按 [ 停止 ] 按钮 。…

100%1 / 638
EJM8DC-MB-12E-00
NPM-DX
12-2-9-6
EJM8DC-MB-12E-00
NPM-DX
12-2-9-7
生产数据
示教
贴装坐标示教 4
工程师手册
12-2-9
通过元件进行示教 (计测方法: 1点) 2
4
A
B
显示转为“停止”。
贴装头移动到下一个坐标，并在所设定的确认时间
*1)
停
止后，自动移动到下一个坐标。如此反复移动直到移动
到最终坐标。
请在执行示教的坐标上按 [停止] 按钮。
*1) → 请参考工程师手册 13-1-2
-2
“示教图像确认时间”。
在按下的坐标位置上停止，同时示教转为可能。
显示转为“连续移动”。
再次按下 [连续移动] 按钮，即从下一个坐标开始移
动。
●按下 [STOP] 键也会停止。
A B
4
EJM8DC-MB-12E-00
NPM-DX
12-2-9-8
5
6
+
7
7
8
9
8 9
+

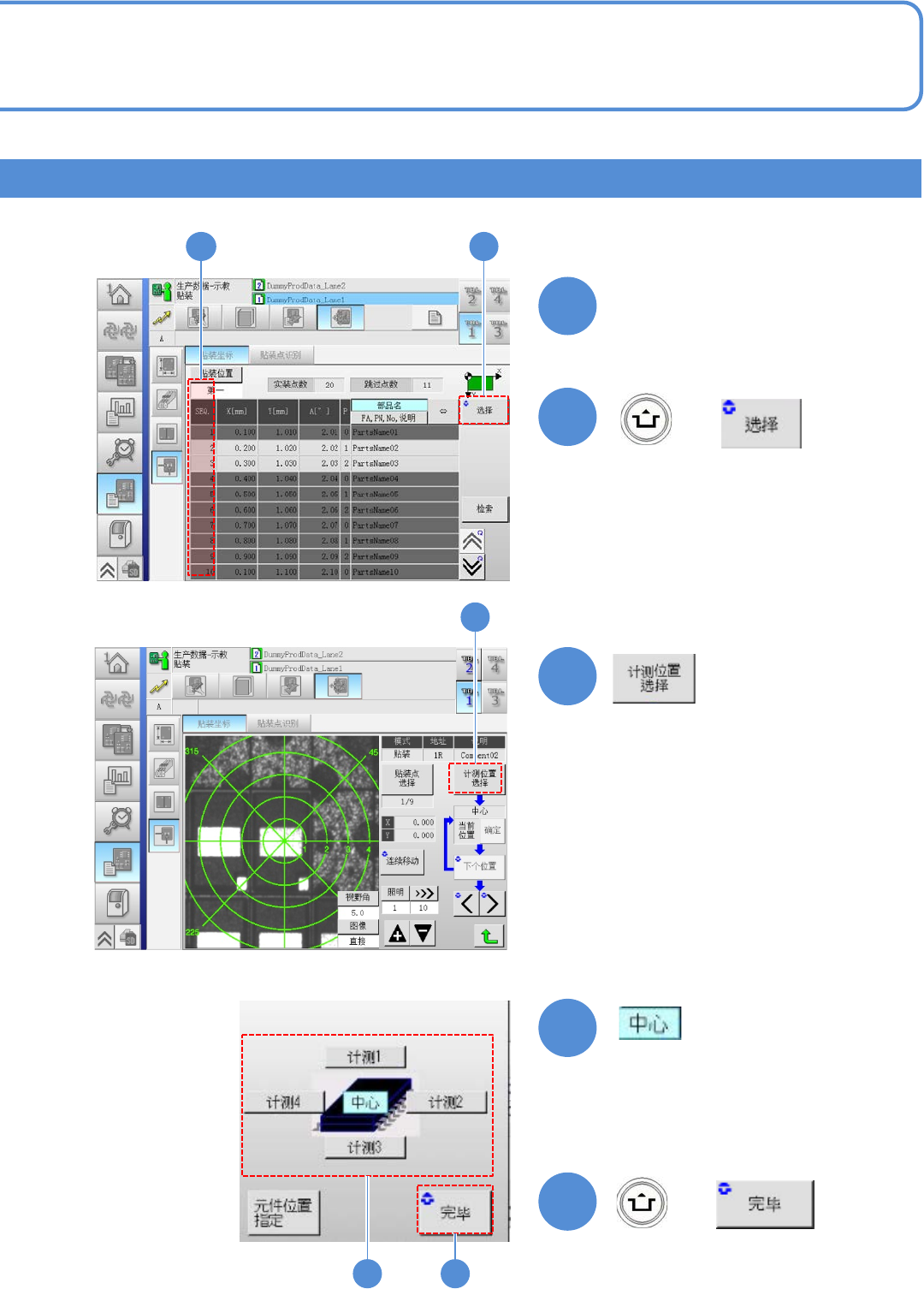

选择需要评估的元件的SEQ编号
●元件的最大外形尺寸L、W都在
2.0 mm以下，且贴装角度为45度
这一单位时，将显示元件形状。
6 5
