EJM8D C - MB - 13E - 00 NPM - DX 单元调整 贴装头的吸嘴更换 2 13 -2-5 -3 工程师手册 13 - 2 - 5 吸嘴的安装 1 2 3 1 2 3 选择 把吸嘴交换器内 的吸嘴安装在 贴装头。 在 在 选择 选择需要安装的吸嘴 ( 按钮变成蓝色 )
EJM8DC-MB-13E-00
NPM-DX
13-2-5-2
B
A
C
+
+

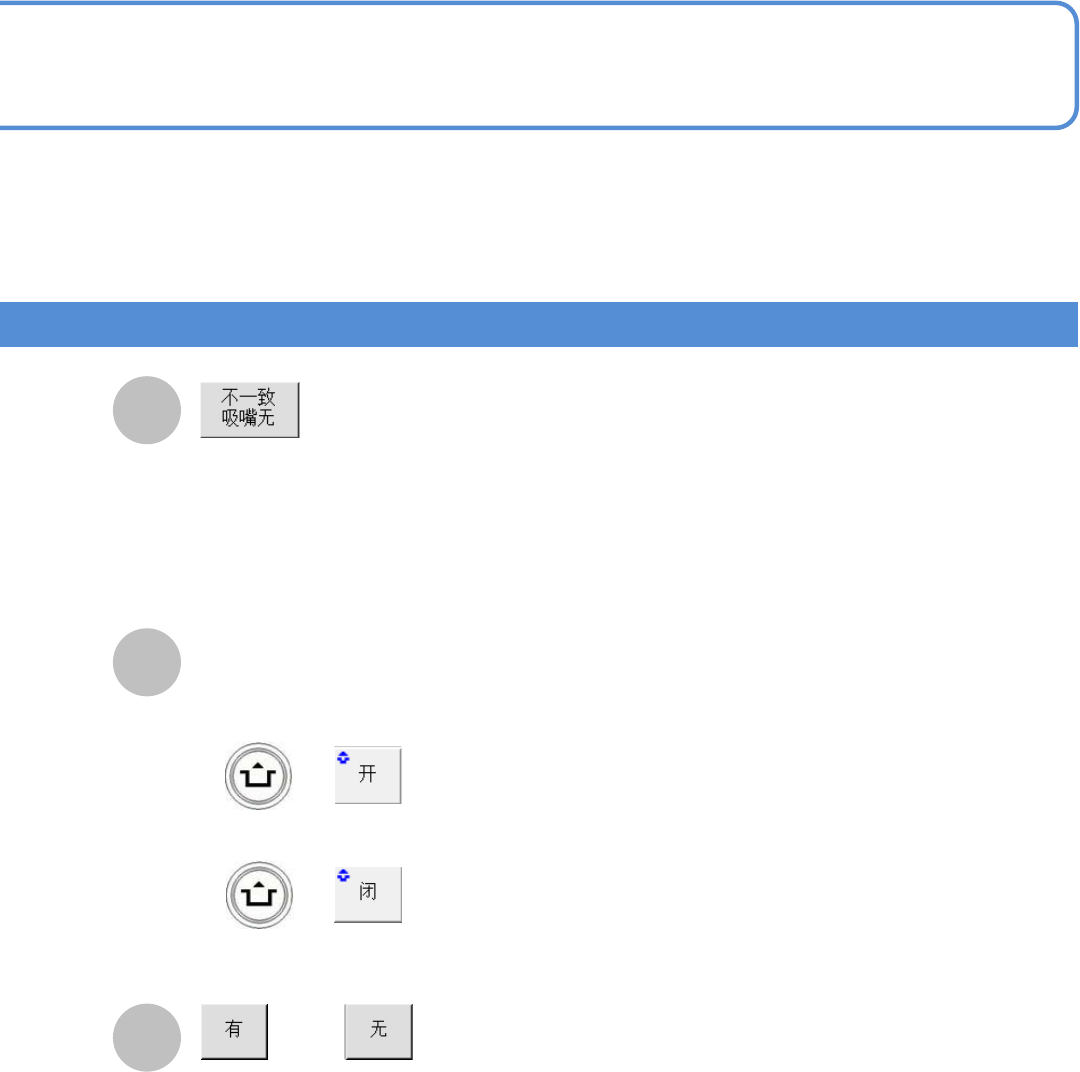

选择吸嘴的有无。
或者
■打开挡板时
■关闭挡板时
吸嘴交换器挡板的开闭
作为不一致吸嘴，以黄色表示的吸嘴位
置，设定为无吸嘴。
●如果安装了与生产数据不同的吸嘴时，
就作为不一致的吸嘴用黄色来表示。
(在此状态下将不能进行吸嘴的安装和
拆卸)
EJM8DC-MB-13E-00
NPM-DX
单元调整
贴装头的吸嘴更换 2
13-2-5-3
工程师手册
13-2-5
吸嘴的安装
1
2
3
1
2
3

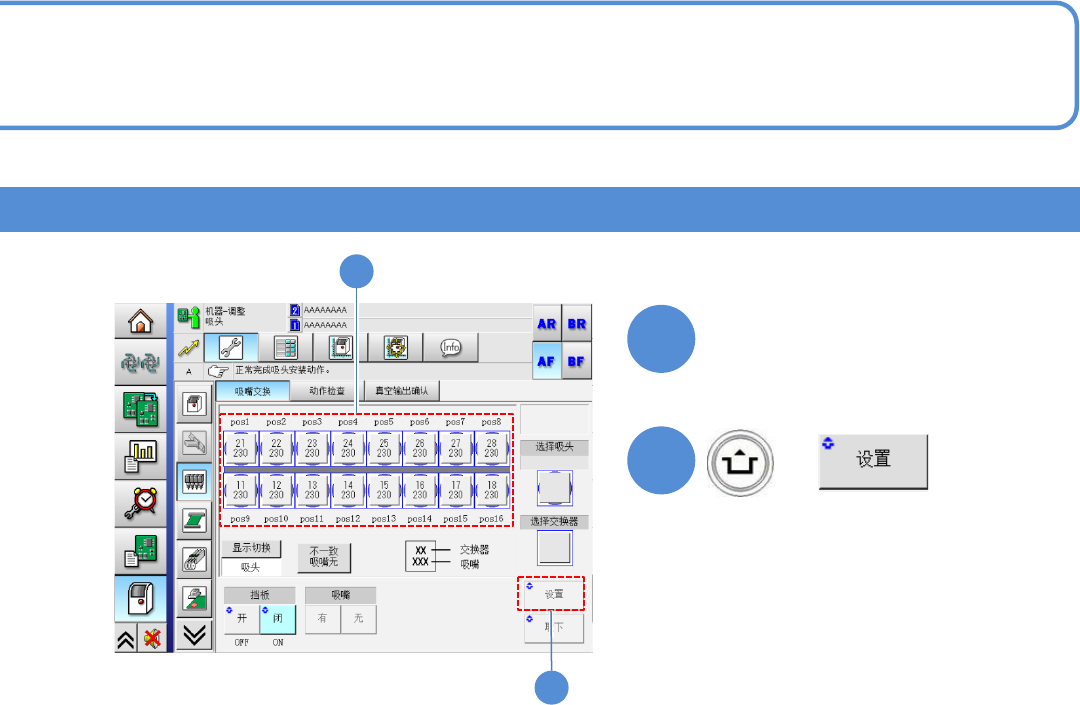

选择
把吸嘴交换器内的吸嘴安装在贴装头。
在
在
选择

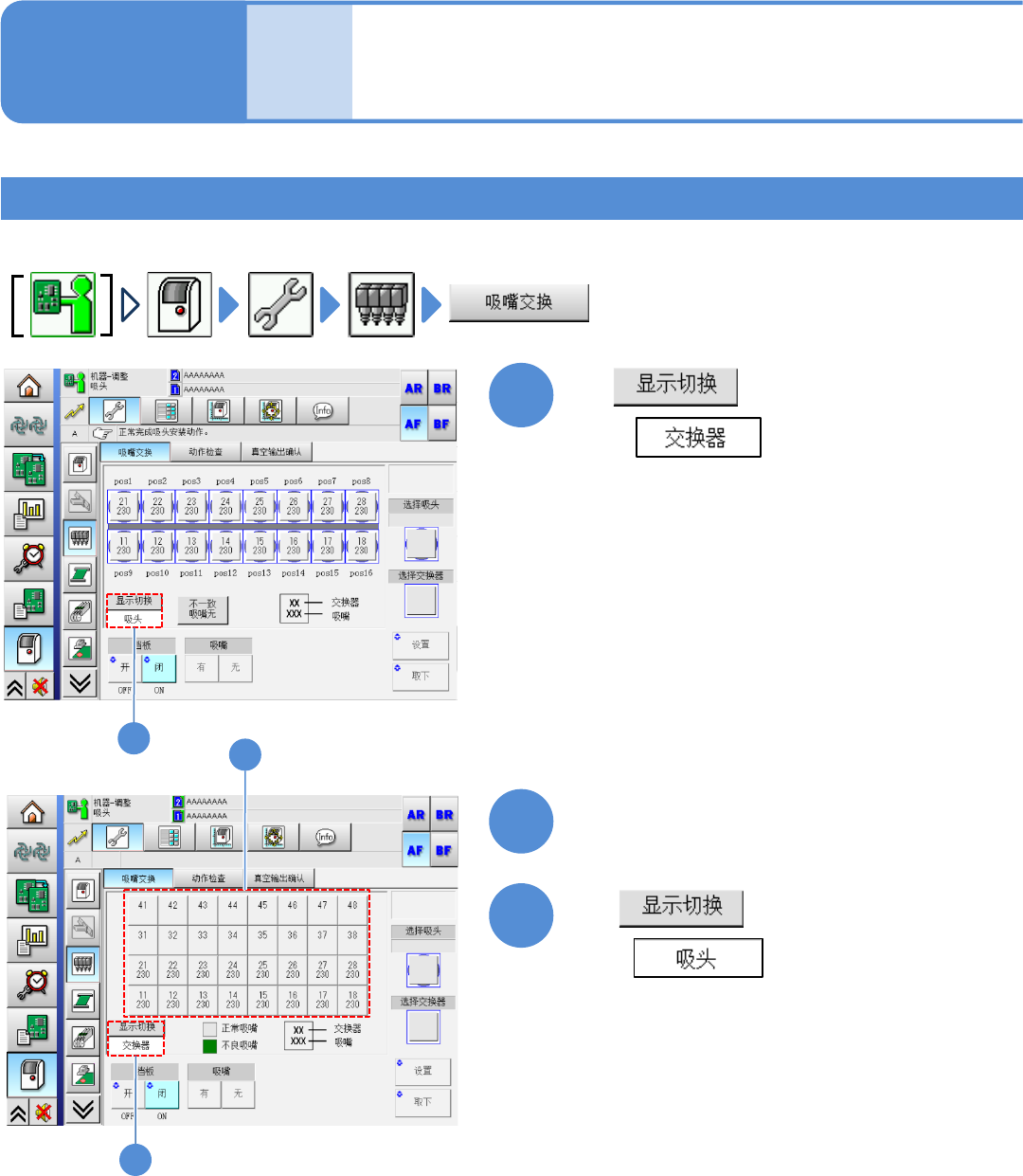

选择需要安装的吸嘴
(按钮变成蓝色)
EJM8DC-MB-13E-00
NPM-DX
13-2-5-4
4
+
5
5
4
选择安装吸嘴的贴装头
(按钮变成蓝色)
