EJM8D C - MB - 13E - 00 NPM - DX 13 -3-1 机器参数 XY 原点偏移量 / XY 基准标记的确认 A B 設備に設置されている フィーダー の メモリー 情報 を表示します 。 XY 原点偏 移量 XY 基准标 记 B A 工程师手册 13 - 3 - 1 确认贴装头移动到 XY 基准标记 位置的偏移值 ( 校准的结果 ) 。 B 原点偏移量 X [mm] / Y [mm] 作为 X 轴、 Y 轴动…
EJM8DC-MB-13E-00
NPM-DX
13-2-11-4
EJM8DC-MB-13E-00
NPM-DX
13-3-1

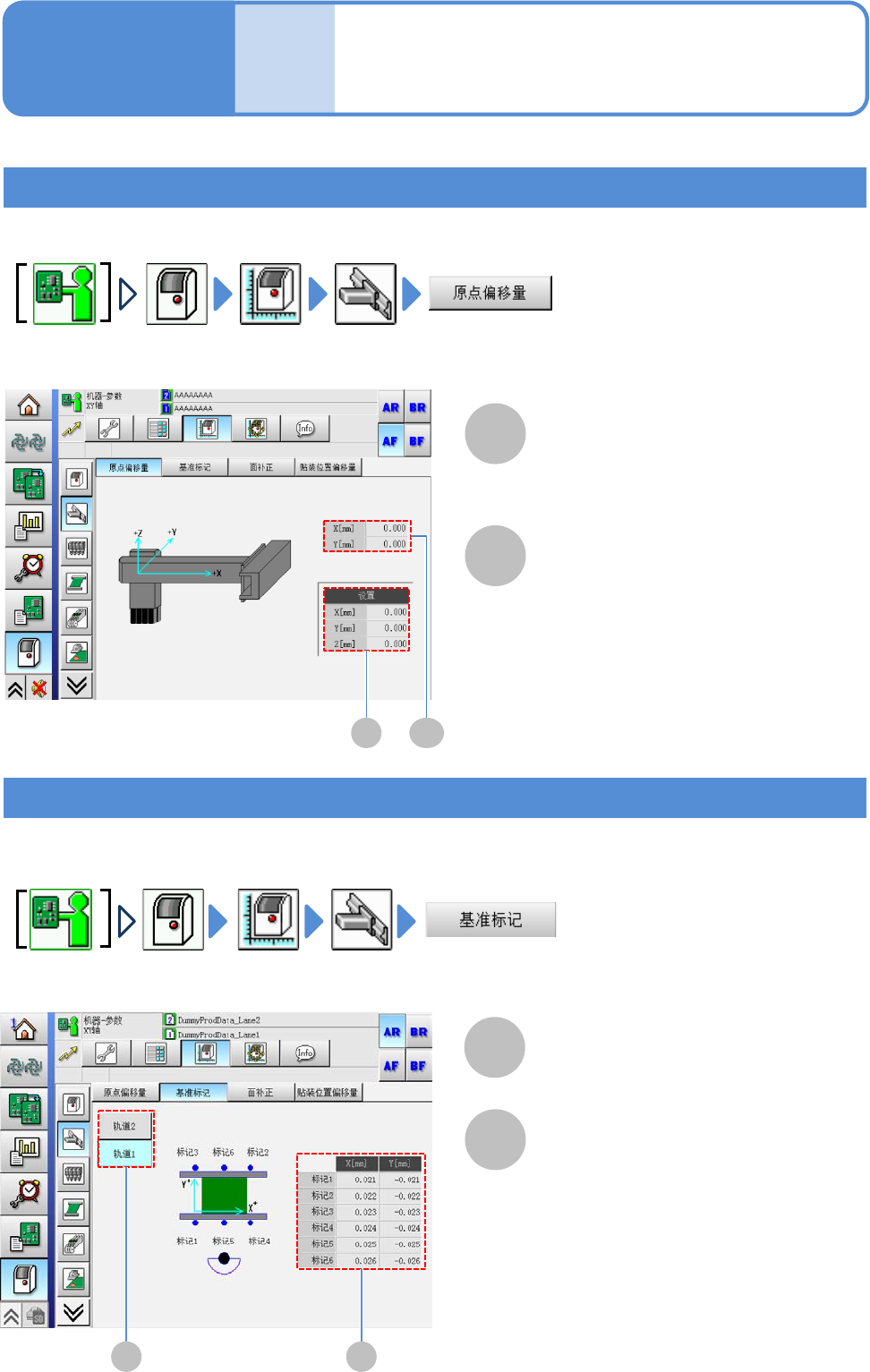

机器参数
XY原点偏移量/
XY基准标记的确认
A
B
設備に設置されているフィーダーのメモリー情報を表示します。
XY原点偏移量
XY基准标记
B
A
工程师手册
13-3-1
确认贴装头移动到XY 基准标记位置的偏移值 (校准的结果)。
B
原点偏移量 X [mm] / Y [mm]
作为X轴、Y轴动作基准的各轴原点的偏
移值。
安装贴装头
X [mm] / Y [mm] / Z [mm]
安装贴装头时，作为X轴、Y轴动作基准的
各轴原点的偏移值。
确认X轴、Y轴的原点偏移值 (校准的结果)。
基准标记坐标 X [mm] / Y [mm]
传送带的基准标记的X、Y坐标的偏移值。
A
选择轨道
使用双轨模式时，事先选择轨道。
B A
EJM8DC-MB-13E-00
NPM-DX
机器参数
13-3-2
贴装位置偏移量的确认
工程师手册
13-3-2
贴装头
在这里，确认贴装位置偏移量。
多功能识别照相机
X [mm] / Y [mm] / θ [°]
显示与贴装位置补偿值的多功能识别照相
机相应的X/Y/θ坐标。
Z [mm]
显示贴装位置补偿值的Z坐标。
C
B
A
B
C
A
选择轨道
使用双轨模式时，事先选择轨道。
