EJM8D C - MB - 13E - 00 NPM - DX 机器参数 13 -3-7 交换器高度的 确认 确认吸嘴交换器 高度的偏移值 ( 校准的结果 ) 。 工程师手册 13 - 3 - 7 B A 吸嘴交换器高度 Z [mm] 吸嘴交换器的高 度方向的偏移 值。 A 、 B 点的坐标 X [mm] / Y [mm] B A
EJM8DC-MB-13E-00
NPM-DX
机器参数
13-3-6
各贴装头角度偏移量的确认
贴装头
确认各贴装头θ旋转角度的X、Y、 θ 成份的偏移值 (校准的结果)。
工程师手册
13-3-6
各贴装头角度的偏移值
X [mm] / Y [mm] / θ [°]
X/Y坐标和θ的偏移值。
吸嘴位置
在 显示所选择的吸嘴的偏移值。
元件选择
B
D
C
B
D
B
C A
A
■元件
在精度验证中显示 “芯片(1005JIG)” 的
偏移值反映结果。
(→P. 10-12-1)
■通用
在精度验证中显示 “通用(JIG_BGA)” 的
偏移值反映结果。
(→P. 10-12-1)
■微小
在精度验证中显示 “微小(0402R)” 的
偏移值反映结果。
(→P. 10-12-1)
选择轨道
使用双轨模式时，事先选择轨道。
EJM8DC-MB-13E-00
NPM-DX
机器参数
13-3-7
交换器高度的确认

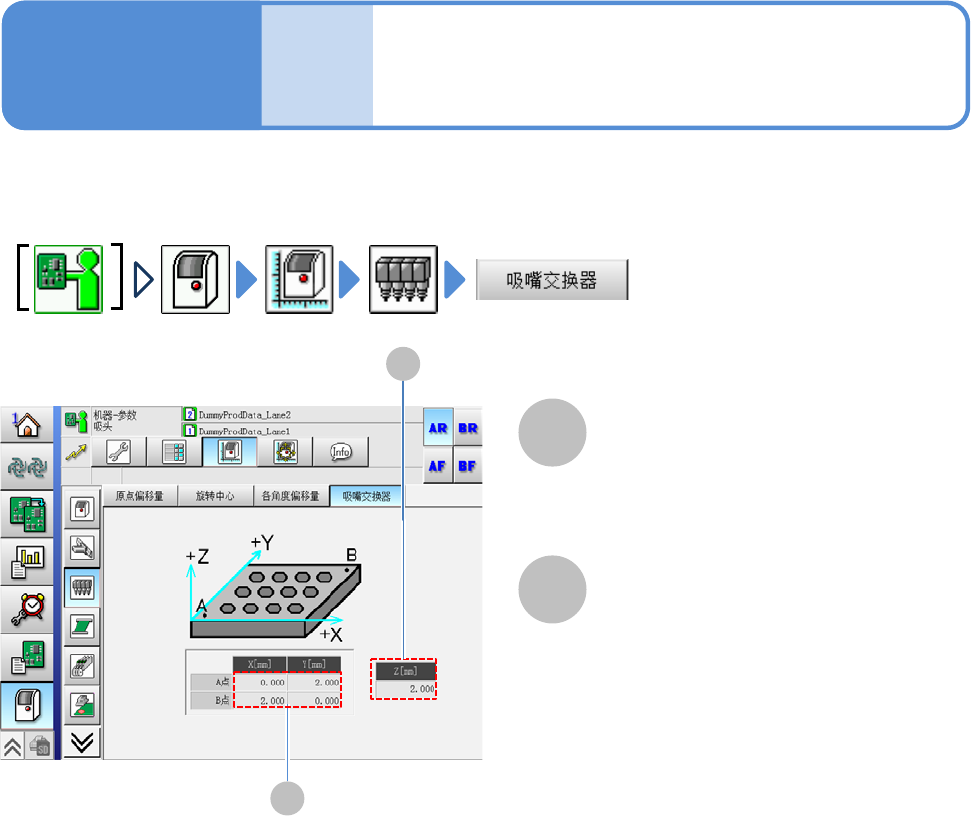

确认吸嘴交换器高度的偏移值 (校准的结果)。
工程师手册
13-3-7
B
A
吸嘴交换器高度 Z [mm]
吸嘴交换器的高度方向的偏移值。
A、B点的坐标 X [mm] / Y [mm]
B
A
EJM8DC-MB-13E-00
NPM-DX
13-3-8
机器参数

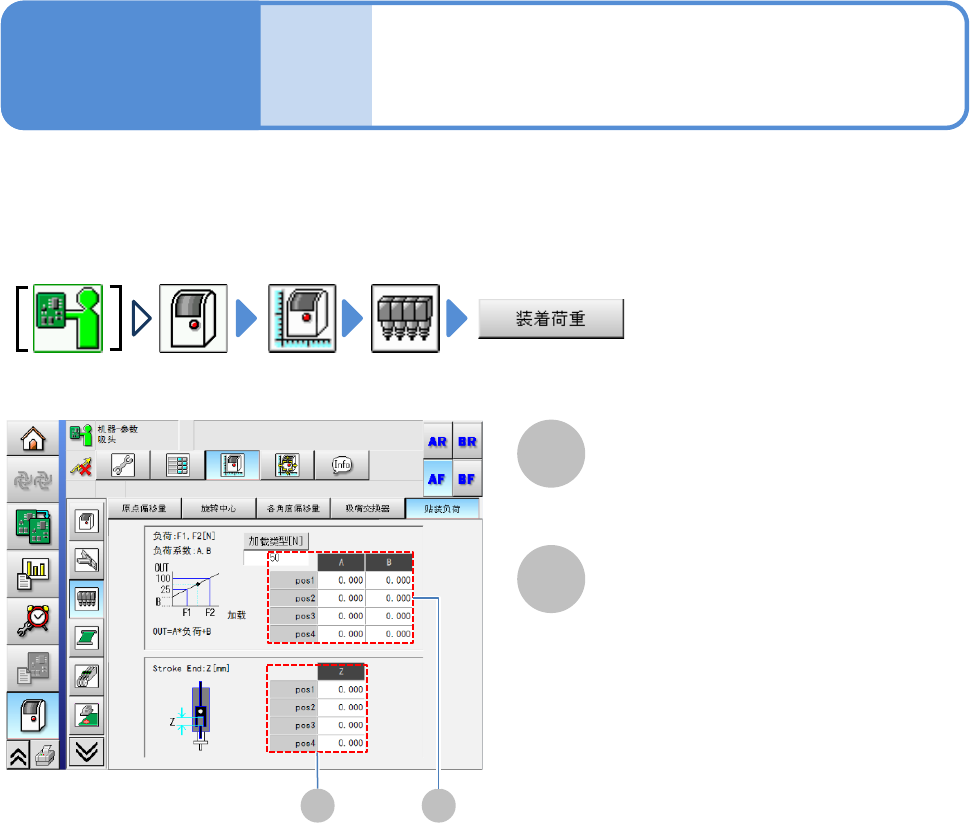

确认在负荷校正 (→ P.9-8-1) 所设定的贴装头的贴装负荷发生时的系数。
●只有4吸嘴贴装头时可以确认。
贴装头贴装负荷系数的确认
A
A B
B
工程师手册
13-3-8
负荷系数
各吸嘴位置的负荷系数A、B。
Stroke End
各吸嘴位置的行程距离。
