EJM8D C - MB - 13E - 00 NPM - DX 机器参数 供料器吸着位置 A B A B 供料器吸着位置 / 转印 位置偏移量的确认 A 工程师手册 13 - 3 - 10 转印位置偏移值 A B A B C D C D 台车位置的偏移值 X[mm]/Y[mm]/Z[mm] 左右台车位置的 偏移值。 吸着位置的偏移值 X[mm]/Y[mm]/Z[mm] 供料器的吸着位 置的偏移值。 (X/Y/Z 坐标 ) 显示在校准时…
EJM8DC-MB-13E-00
NPM-DX
机器参数
13-3-9

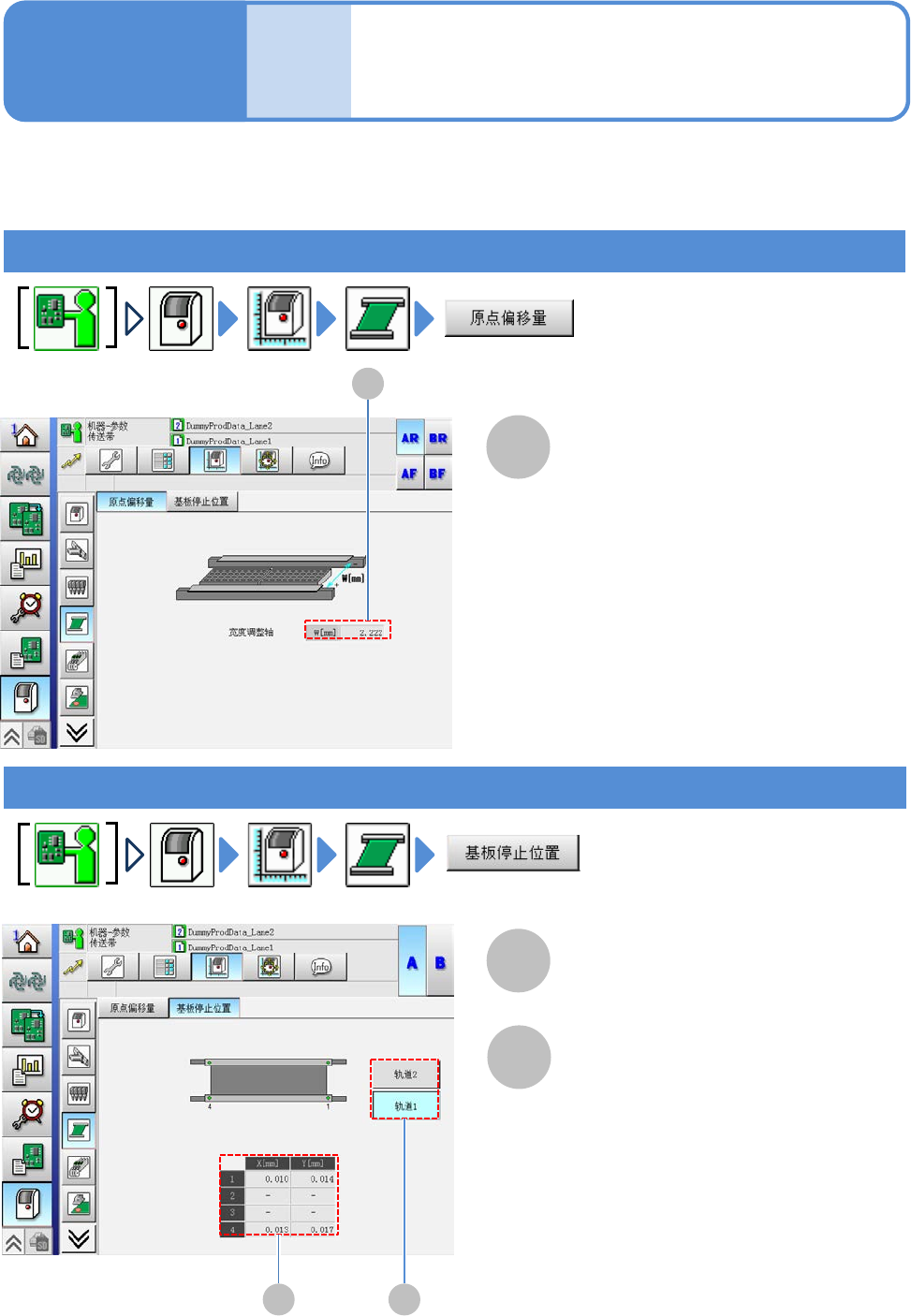

传送带原点偏移量的确认
工程师手册
13-3-9
A
A
确认原点偏移值
确认基板停止位置偏移值
宽度调整轴
传送带宽度的偏移值。
确认传送带的原点补偿值 (校准的结果)。
●使用双轨传送带时，事先选择轨道。
基板停止位置偏移值
X [mm] / Y [mm]
B
A
B A
选择轨道
使用双轨模式时，事先选择轨道。
EJM8DC-MB-13E-00
NPM-DX
机器参数
供料器吸着位置
A B
A
B

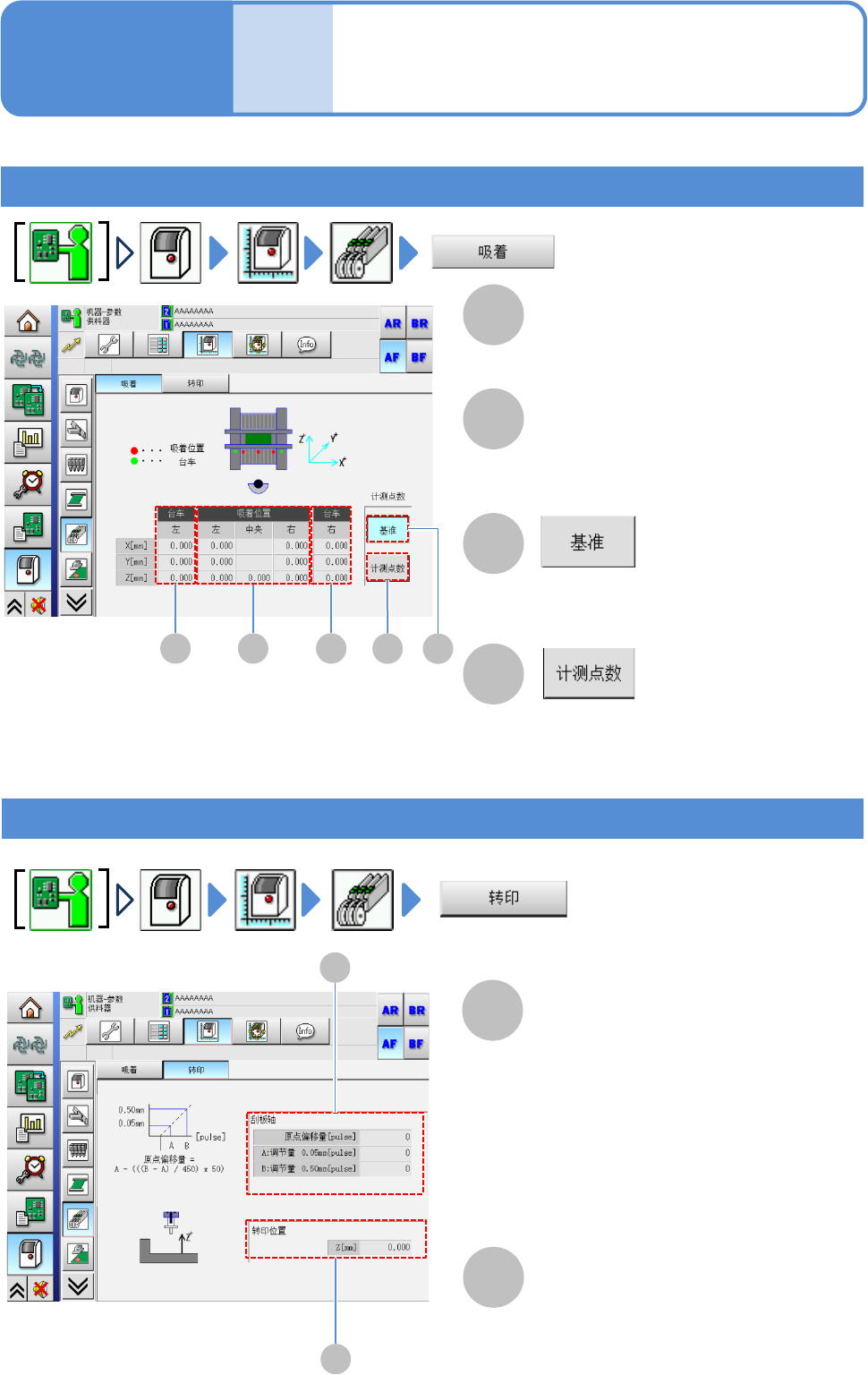

供料器吸着位置/
转印位置偏移量的确认
A
工程师手册
13-3-10
转印位置偏移值
A
B
A
B
C
D
C
D
台车位置的偏移值
X[mm]/Y[mm]/Z[mm]
左右台车位置的偏移值。
吸着位置的偏移值
X[mm]/Y[mm]/Z[mm]
供料器的吸着位置的偏移值。
(X/Y/Z坐标)
显示在校准时所计测的全部值。标注
“－”的项目为计测对象外部位的数据。
显示在重新连接交换台车后、进行吸着
动作时所计测的值。只显示台车的值。
刮板轴的偏移值
转印位置的偏移值 Z[mm]
●原点偏移量 [pulse]
刮板轴的原点偏移值。
●A: 调节量0.05 mm [pulse]
刮板轴的A点 (0.05 mm位置) 偏移值。
●B: 调节量0.50 mm [pulse]
刮板轴的B点 (0.50 mm位置) 偏移值。
转印位置的Z轴方向偏移值。
13-3-10-1
EJM8DC-MB-13E-00
NPM-DX
13-3-10-2
