EJM8D C - MB - 13E - 00 NPM - DX 13 -3- 12 -4
EJM8DC-MB-13E-00
NPM-DX
机器参数
13-3-12
-3

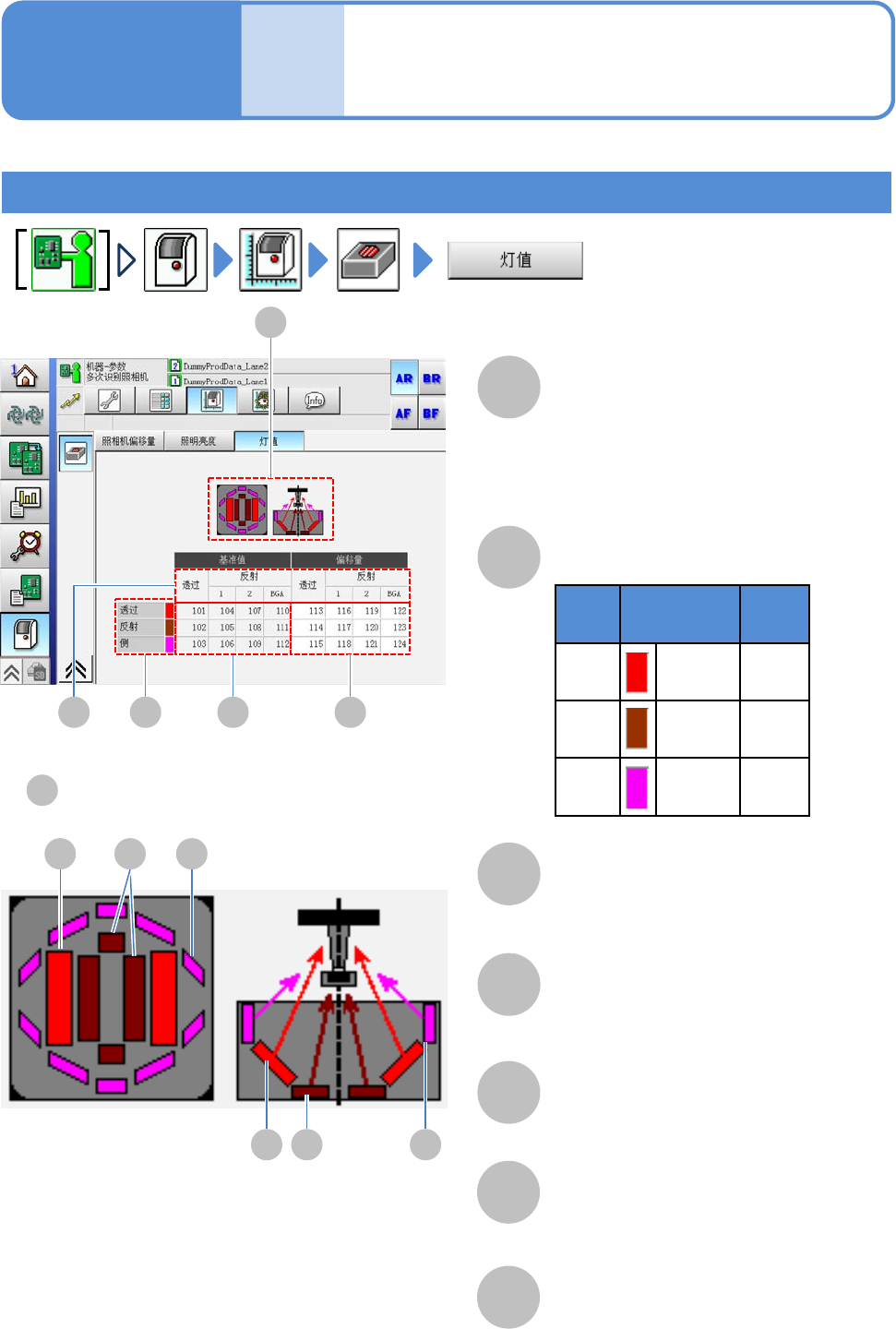

多功能识别照相机的确认 2
A
設備に設置されているフィーダーのメモリー情報を表示します。
多功能识别照相机照明值
B
C
D
显示 颜色
照明
种类
透过 红色
透过
照明
反射 褐色
反射
照明
侧 粉红色
侧面
照明
F E G
E F G
E
G
F
工程师手册
13-3-12
照明模式
●透过:透过模式
●1:反射1模式
●2:反射2模式
●BGA:反射BGA模式
照明
框的扩大图
H
基准值
各照明的照明模式的指示灯基准值。
偏移值
各照明的照明模式的指示灯偏移值。
侧面照明
透过照明
反射照明
A
B C D
H
EJM8DC-MB-13E-00
NPM-DX
13-3-12-4
EJM8DC-MB-13E-00
NPM-DX
机器参数
高度传感器偏移量的确认
A
C
A
B
工程师手册
13-3-13
X [mm] Y [mm]
C
Z [mm]
B
13-3-13
确认高度传感器的传感器偏移值 (校准作业的结果)等。
●Bank A、Bank B・・・高度传感器可以切换测定范围 (分辨率)。
Bank A和Bank B使用各测定范围的数值。
●在点胶头，只使用Bank A。
高度传感器的安装位置的偏移值。
高度传感器和基准吸嘴的偏移值。
倾斜、切片
为了计算高度传感器的补正量的补正系
数的值。
高度偏移
