机器参数

高度传感器偏移量的确认

A

C

A

B

工程师手册

13-3-13

X [mm] Y [mm]

C

Z [mm]

B

13-3-13

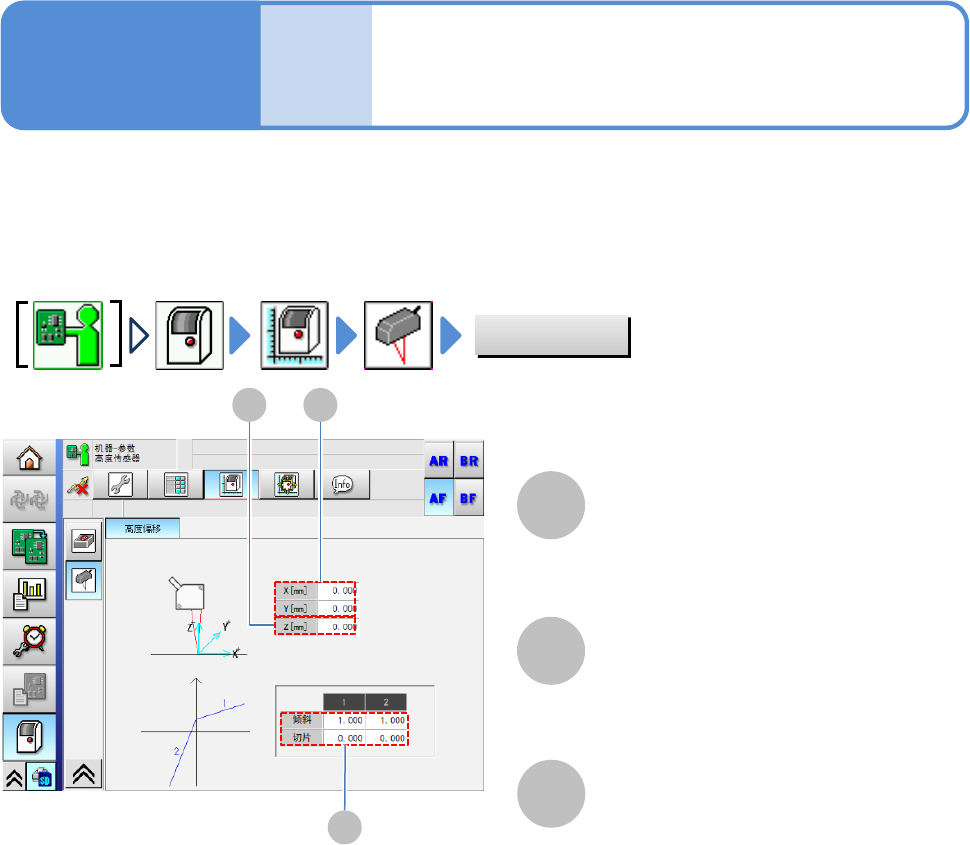

确认高度传感器的传感器偏移值 (校准作业的结果)等。

●Bank A、Bank B・・・高度传感器可以切换测定范围 (分辨率)。

Bank A和Bank B使用各测定范围的数值。

●在点胶头，只使用Bank A。

高度传感器的安装位置的偏移值。

高度传感器和基准吸嘴的偏移值。

倾斜、切片

为了计算高度传感器的补正量的补正系

数的值。

高度偏移

14 元件的废弃

EJM8DC-MB-14E-00

NPM–DX

14-1

气弹簧的废弃

钻孔

15 ～ 20 mm

工程师手册

14-1

注意

维修保养时，请戴工作帽或安全头盔以及保护眼镜

(可能受伤)

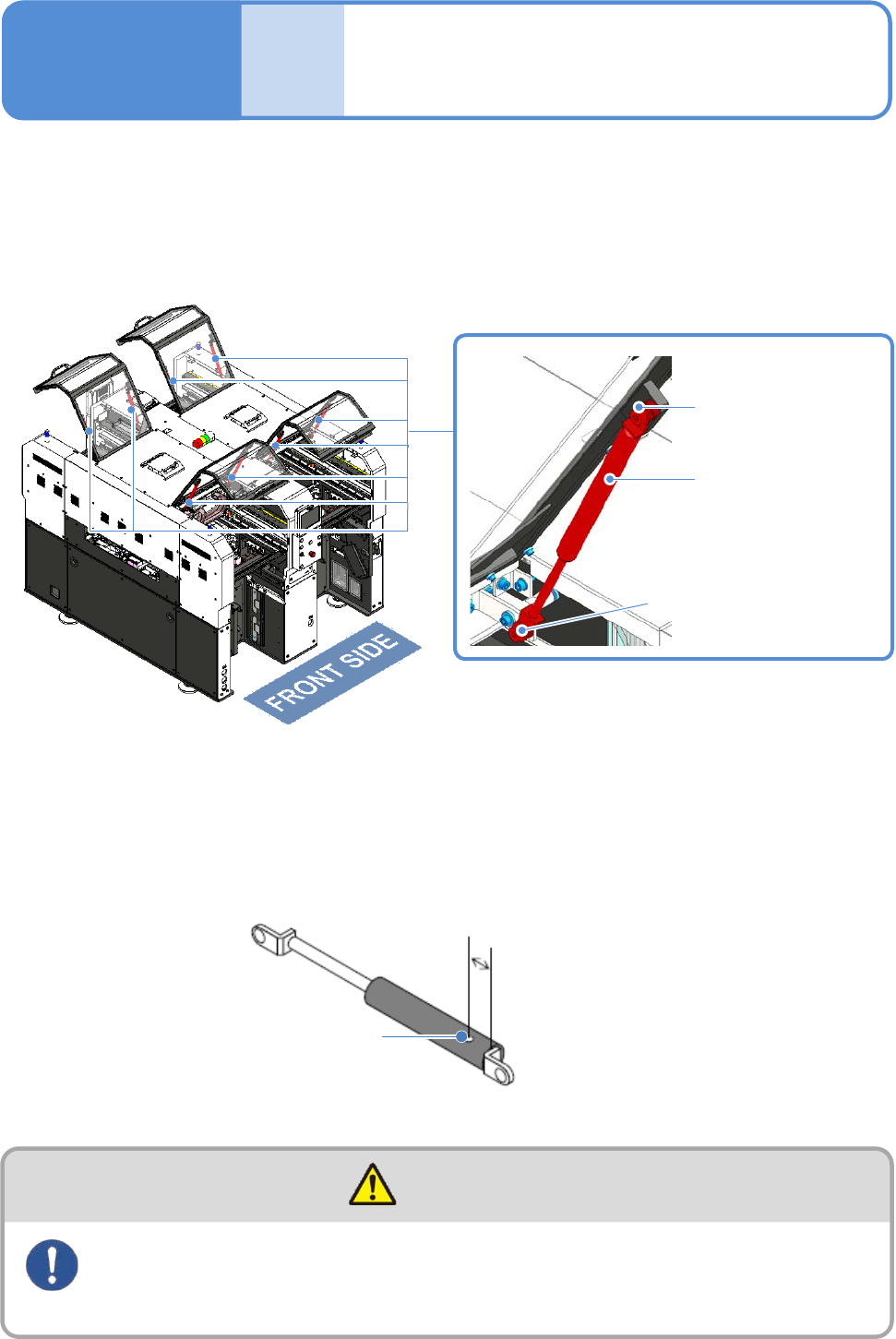

■使用位置

螺母 (M10)

内六角螺栓 (M10)

气弹簧 (8处)

内六角螺栓 (M10)

气弹簧使用于安全盖的打开和关闭。气弹簧中存有高压气体，如果不经处理就废弃会十分危险。废气时请必须

完全抽出气体。

拆卸和废弃作业，请通过专门处理业主进行。

■气弹簧的拆卸

将内六角螺栓按逆时针方向旋转，拆卸气弹簧。

●需要2位操作员进行操作。由于安全盖关闭，可能造成受伤。

■气弹簧的废弃

用钢砖打开孔，把气弹簧内的气体完全放出。
