直线马达的修理和废弃
14-3-1
工程师手册
14-3
■客户须知
拆卸、废弃的方法
1
2
3
4
卸下和拆开作业
请专门废弃业主
处理！
危险
禁止客户进行卸下或者
拆开直线马达
需要经过训练的专业技术人员使用专用治具进行处理。
必须请专门的废弃业主处理或者与本公司联络。
进行废弃作业时
请将此页以及下一页的须知内容交给废弃业主
为了防止废弃业主发生事故，需要对废弃业主明确操作顺序。
进行灭磁作业
●通过电石气燃烧器对直线马达的定子 (永久磁石) 的表面进行均一加热，使表面温度大约维持在
1,000 ℃状态加热5分钟以上。
卸下可燃物 (周围的树脂零部件或配线等)
(为了防止发生火灾)
作为产业废弃物处理
确认磁力是否降低
●确认磁力是否在10 mT以下，或者用钢制标尺等确认是否不被磁力吸引。
操作中，请勿戴金属类物品或者靠近金属类物品
(被直线马达强大磁力吸起，会被卷入或者夹手等，可能造成受伤)
●耳环、项链、手表、工具等
使用心脏起搏器的人员请勿靠近直线马达
(可能受伤)
EJM8DC-MB-14E-00
NPM–DX
14-3-2

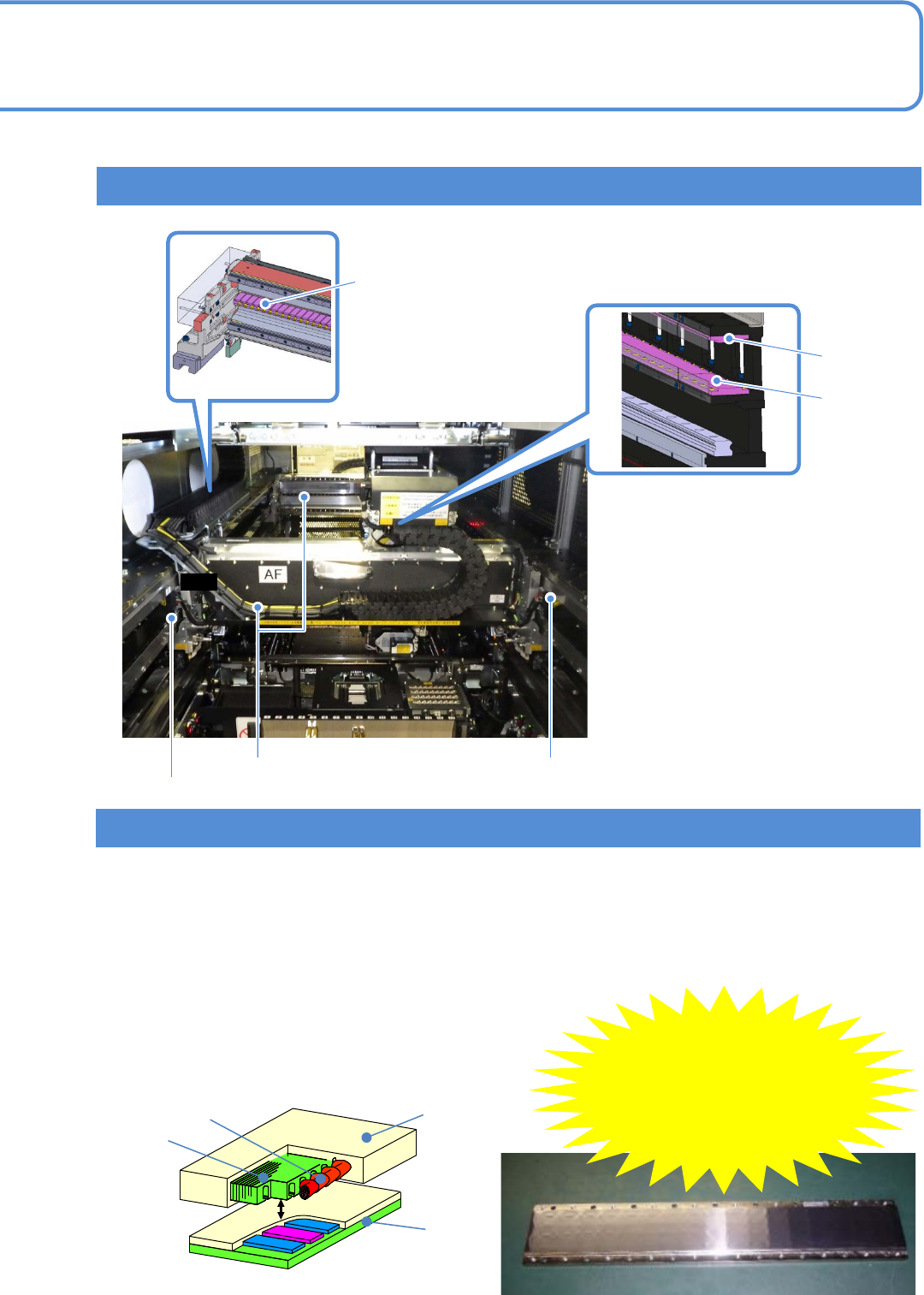

直线马达的位置
Y轴直线马达
使用方面的注意事项
注意磁力！
(最大10,000 N)
X轴定子
(磁石)
X轴直线马达
Y轴直线马达
Y轴上段定子
(磁石)
Y轴下段定子
(磁石)
■直线马达的构造 (参考)
●根据机种不同多少有异，基本相同。
●定子 (永久磁石) 的吸引力非常强大 (根据轴的不同而异，最大10 000 N)。定子之间或者定子与厚钢板相吸，
都不能简单使其脱离。
●请勿使铁等磁性体 (工具、治具、螺栓等) 或者手表、手机、磁气卡等器材靠近距离直线马达40 mm以内的地
方。
(磁性体会被吸在定子上，手指可能被夹住，有受重伤的危险，强大磁力还可能造成手表、手机的故障，也
是造成磁气卡的数据破坏的原因)
●只有定子有吸引力。(转子没有磁力)
定子
转子
铁制磁心
线圈
