EJM8D C - MB - 02C - 00 NPM - DX 经常使用的操作 1 1 2-2-1 -5 各部位 名称 触摸屏 3 提示信 息 ( 自动 ) A A B 图标 意义 指示 问讯 等待 危险 、警告、注意 禁止 2 - 2 - 1 ■切换显示模式时 ●每按一次，翻 转显示上下移 动，切 换模式。 选择显示模式 提示信息 提示图标 根据状况显示 提示信息。 ●提示图标的种 类 B
EJM8DC-MB-02C-00
NPM-DX

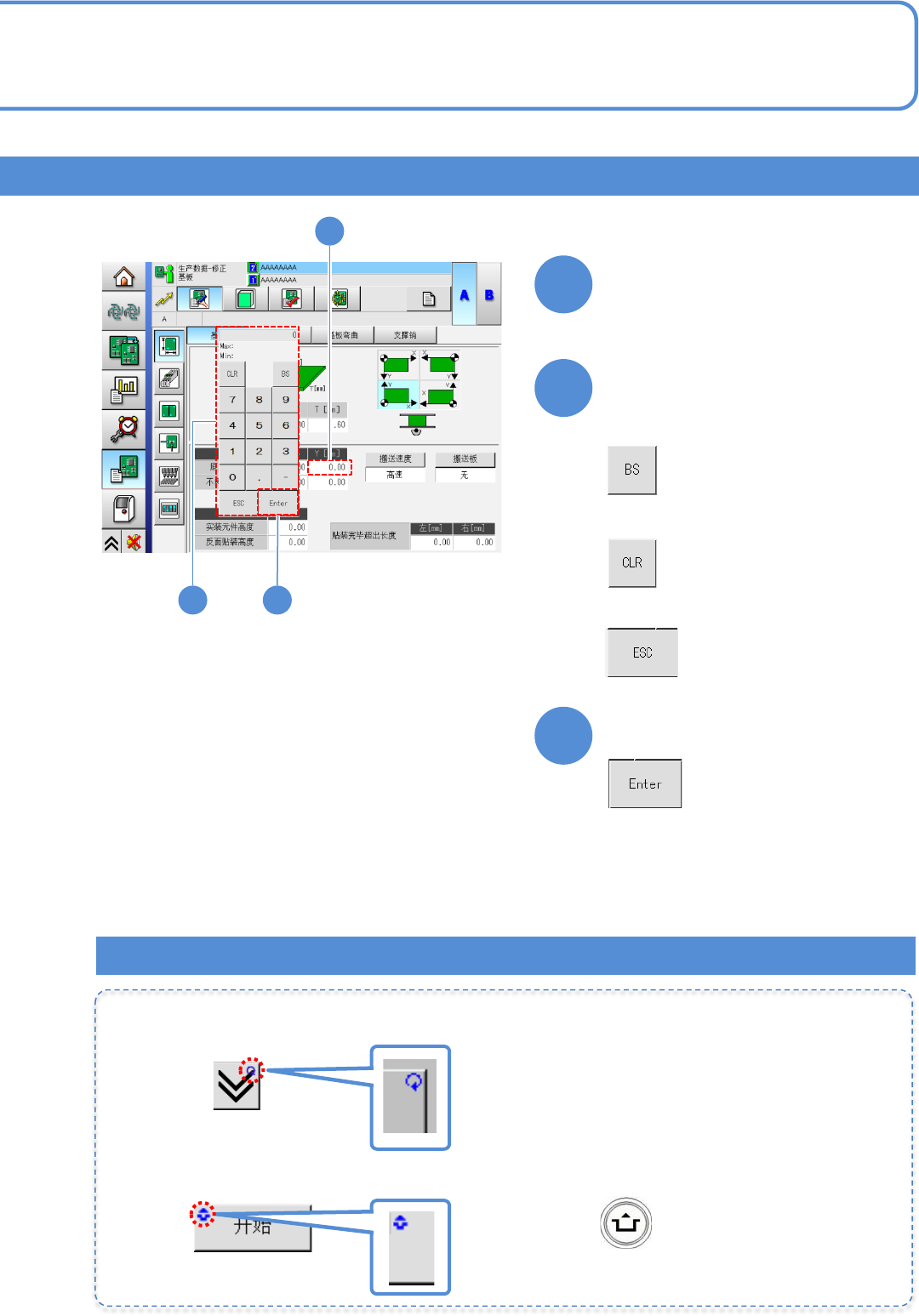

■输入时
1
1
2 3
2
3
2-2-1-4
操作键的标记
选择项目
输入数值
■删除一个数字时
■删除所有数字时
■取消输入时
输入完毕
●重复标记 (右上)
: 一直按下时，可以连续执行。
●解锁标记 (左上)
: 表示需要同时按 键。
※ 如果接通设备电源后一次也没有实施过原点复位
的话，则事前要实施全轴的原点复位。
EJM8DC-MB-02C-00
NPM-DX
经常使用的操作
1
1

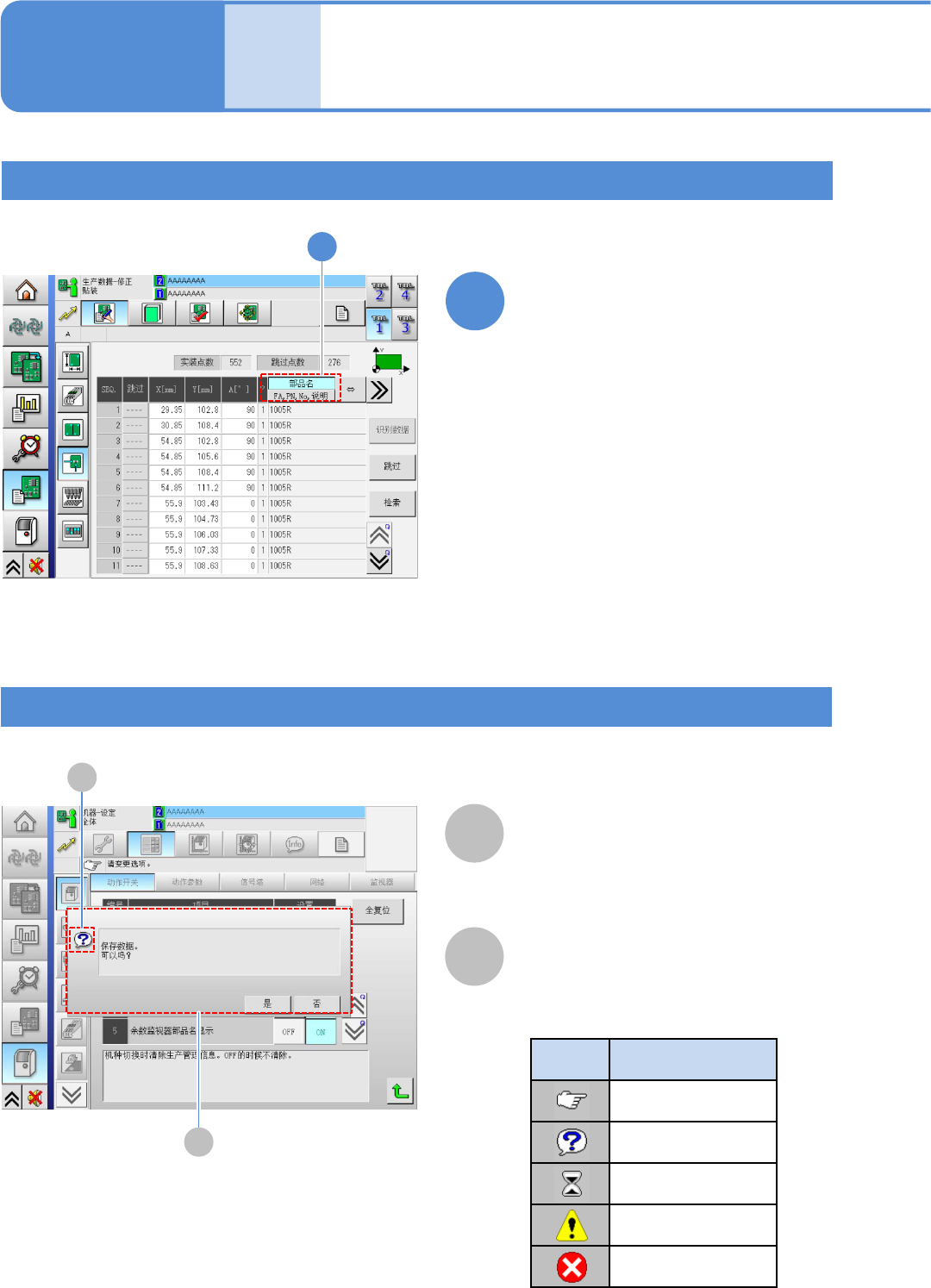

2-2-1-5
各部位
名称
触摸屏 3
提示信息 (自动)
A
A
B
图标 意义
指示
问讯
等待
危险、警告、注意
禁止
2-2-1
■切换显示模式时
●每按一次，翻转显示上下移动，切
换模式。
选择显示模式
提示信息
提示图标
根据状况显示提示信息。
●提示图标的种类
B
EJM8DC-MB-02C-00
NPM-DX
工作台/基台的切换显示 1
2-2-1-6
NPM-DX在前后左右配置了XY单元，是用画面右上侧的按钮进行操作的切换。
有关工作台的切换键，根据以下条件会有变化。
●所选择的第1层的按键
●设备连接为生产线时所处的位置
1
1
1
1
A
B
TBL
2
TBL
1
TBL
4
TBL
3
TBL
4N-2
TBL
4N-3
…
…
…
A
B
TBL
6
TBL
5
TBL
8
TBL
7
TBL
4N
TBL
4N-1
■基台的切换显示
(第1层是 时)
●设备即使连接为生产线时，设备
显示没有变化。
[机器菜单]
■工作台的切换显示
(第1层是 以外时)
(所显示的工作台被切换)
●对生产线上最前端所处位置开始计数
并编号，工作台切换键就是按照此连续
编号来显示。
●在说明文中，使用以下形式。
前侧的时、「F」或者「TBL1」
后侧的时、「R」或者「TBL2」
生产线前端
第1台
第2台 第N台
[准备菜单]
