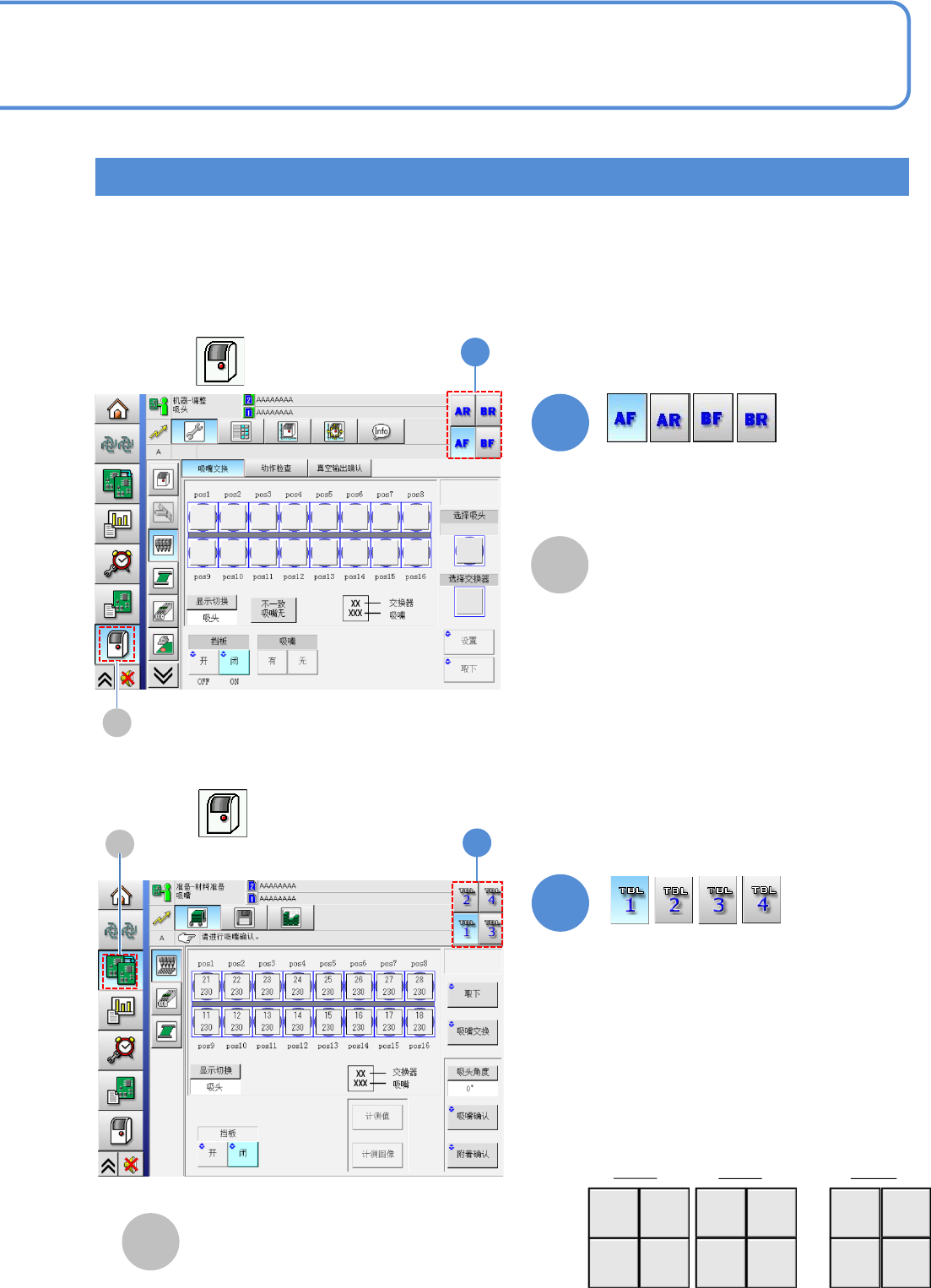

工作台/基台的切换显示 1
2-2-1-6
NPM-DX在前后左右配置了XY单元，是用画面右上侧的按钮进行操作的切换。
有关工作台的切换键，根据以下条件会有变化。
●所选择的第1层的按键
●设备连接为生产线时所处的位置
1
1
1
1
A
B
TBL
2
TBL
1
TBL
4
TBL
3
TBL
4N-2
TBL
4N-3
…
…
…
A
B
TBL
6
TBL
5
TBL
8
TBL
7
TBL
4N
TBL
4N-1
■基台的切换显示
(第1层是 时)
●设备即使连接为生产线时，设备
显示没有变化。
[机器菜单]
■工作台的切换显示
(第1层是 以外时)
(所显示的工作台被切换)
●对生产线上最前端所处位置开始计数
并编号，工作台切换键就是按照此连续
编号来显示。
●在说明文中，使用以下形式。
前侧的时、「F」或者「TBL1」
后侧的时、「R」或者「TBL2」
生产线前端
第1台
第2台 第N台
[准备菜单]
EJM8DC-MB-02C-00
NPM-DX
2-2-1-7
各部位
名称
触摸屏 4

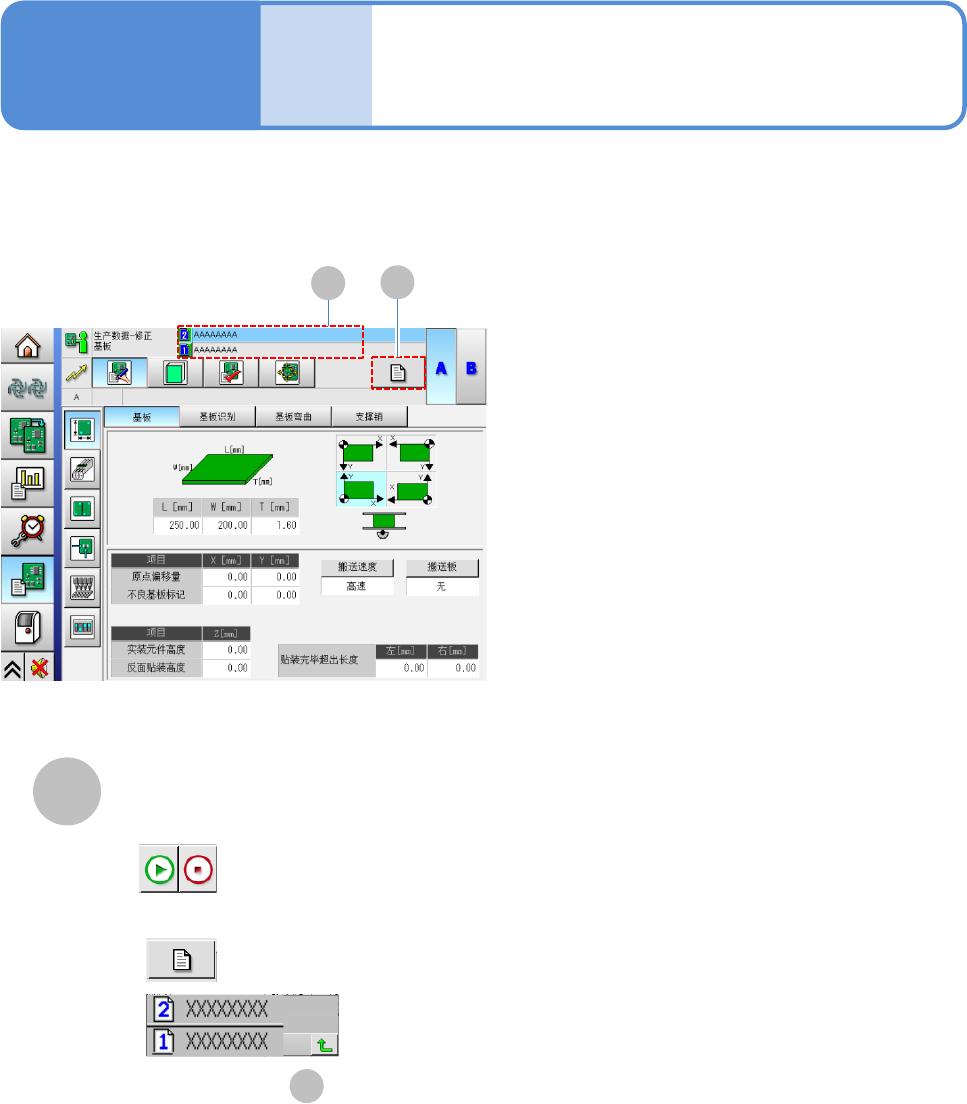

选择双传送带，将能够切换轨道1和轨道2。
轨道切换区域／轨道切换按钮
A
A
2-2-1
●在生产方面的画面中，
按动左侧的按钮，能进行对象轨道的 生产开始／停止 的操作。
●在数据方面的画面中，
按动左侧的按钮，
会如左图所示显示对话框，
能对对象轨道进行选择。
或者直接触摸 区域的文件名显示部分，就能进行选择。
该区域的按钮是根据画面的需要，显示某一方面的图标。
B
B
