N7201A643C - 第85页
EJM8D C - MB - 02C - 00 第 1 阶层 第 2 阶层 第 3 阶层 第 4 阶层 NPM - DX 2-2-2 -8 多功能识别照 相机 显示多功能识别 照相机的状态 和各种 信息。 确认所有的识别 处理动作。 显示贴装头照相 机的状态和各 种信息。 显示 LED 照明的状态和各 种信息 。 显示贴装头照相 机的截图状态 和各种 信息。 贴装头照相机 设定和 LNB 的通信。 全体 设定系统动作的 整体的条件。 设…
EJM8DC-MB-02C-00
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-7
工程师模式 4
各部位
名称

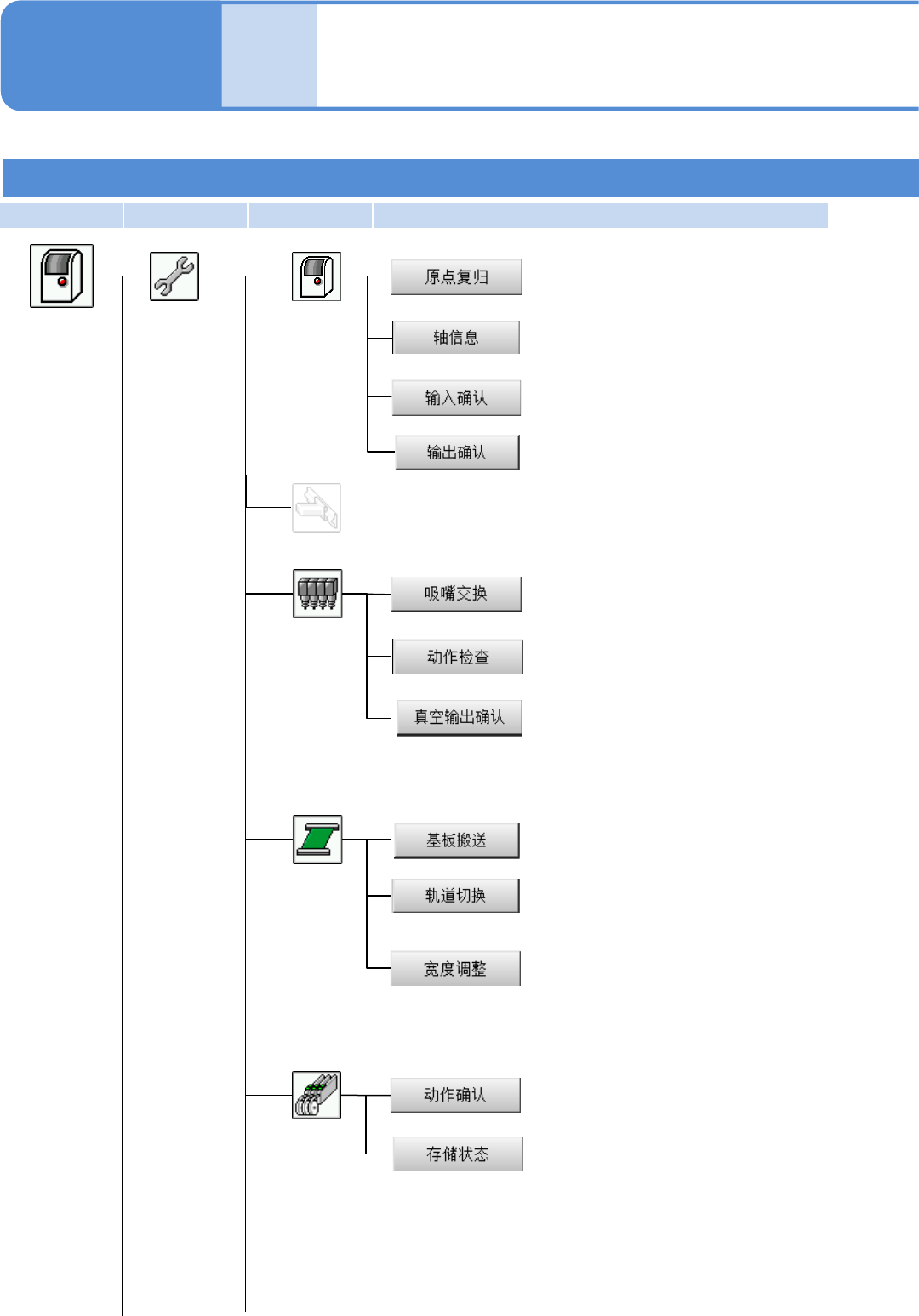

菜单构成 4
2-2-2
全体
更换吸嘴。
贴装头
通过贴装头动作确认设备是否正常。
确认真空泵的状态，使各泵单独动作。
传送带
任意调整传送带宽度。
进行基板传送动作。
供料器
确认设置在设备上的供料器动作。
显示设置在设备上的供料器信息。
调整
机器菜单
★切换调整轨道。
XY单元
输入的地址以BIT(比特)单位显示。
输出的地址以BIT(比特)单位显示。
进行全轴的原点复位。
确认控制机器全轴的现在位置和状态。
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
EJM8DC-MB-02C-00
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-8
多功能识别照
相机
显示多功能识别照相机的状态和各种
信息。
确认所有的识别处理动作。
显示贴装头照相机的状态和各种信息。
显示LED照明的状态和各种信息。
显示贴装头照相机的截图状态和各种
信息。
贴装头照相机
设定和LNB的通信。
全体
设定系统动作的整体的条件。
设定指示灯和警报。
设定生产时和停止时的指示灯和警报。
设定监视器。
设定
设定XY单元的不良轴和经时变化补正。
XY单元
设定参数。
照相机状态
EJM8DC-MB-02C-00
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-9
工程师模式 5
各部位
名称
菜单构成 5
2-2-2
设定选项功能。
贴装头
设定贴装头上下动作的参数。
进行不良贴装头的状况确认和设定。
传送带
设定传送带的选项功能。
设定参数。
设定传送带的选项功能。
设定参数。
供料器
设定选项功能。
贴装头照相机
★设定参数。
★设定选项功能。
★高度
传感器
多功能识别
照相机
设定选项功能。
确认数据确认的结果。
全体
参数
设定
机器菜单
自动修复
★设定选项功能。
设定参数。
数据检查
选项
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
