EJM8DC-MB-02C-00
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-9
工程师模式 5
各部位
名称

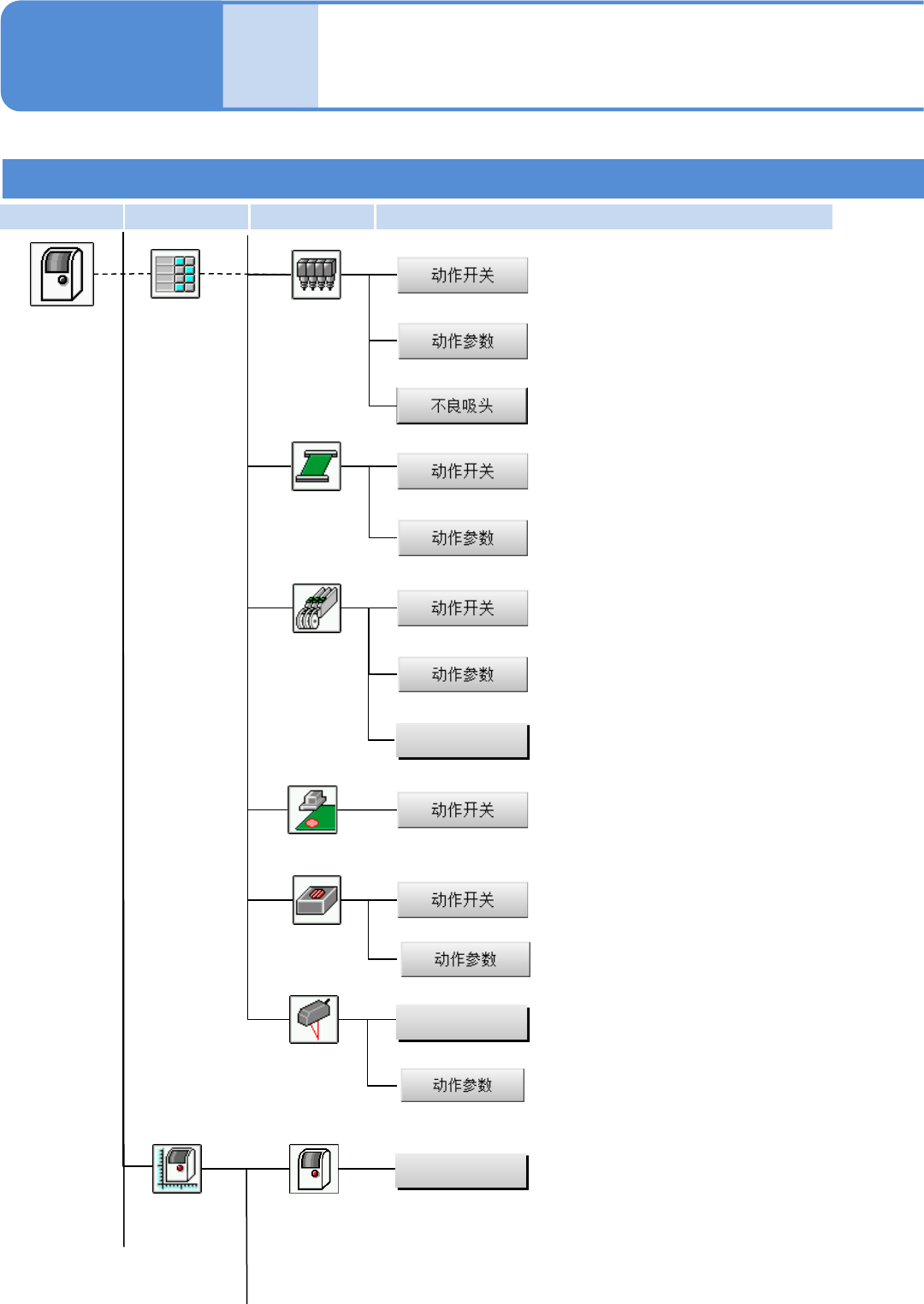

菜单构成 5
2-2-2
设定选项功能。
贴装头
设定贴装头上下动作的参数。
进行不良贴装头的状况确认和设定。
传送带
设定传送带的选项功能。
设定参数。
设定传送带的选项功能。
设定参数。
供料器
设定选项功能。
贴装头照相机
★设定参数。
★设定选项功能。
★高度
传感器
多功能识别
照相机
设定选项功能。
确认数据确认的结果。
全体
参数
设定
机器菜单
自动修复
★设定选项功能。
设定参数。
数据检查
选项
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
EJM8DC-MB-02C-00
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-10

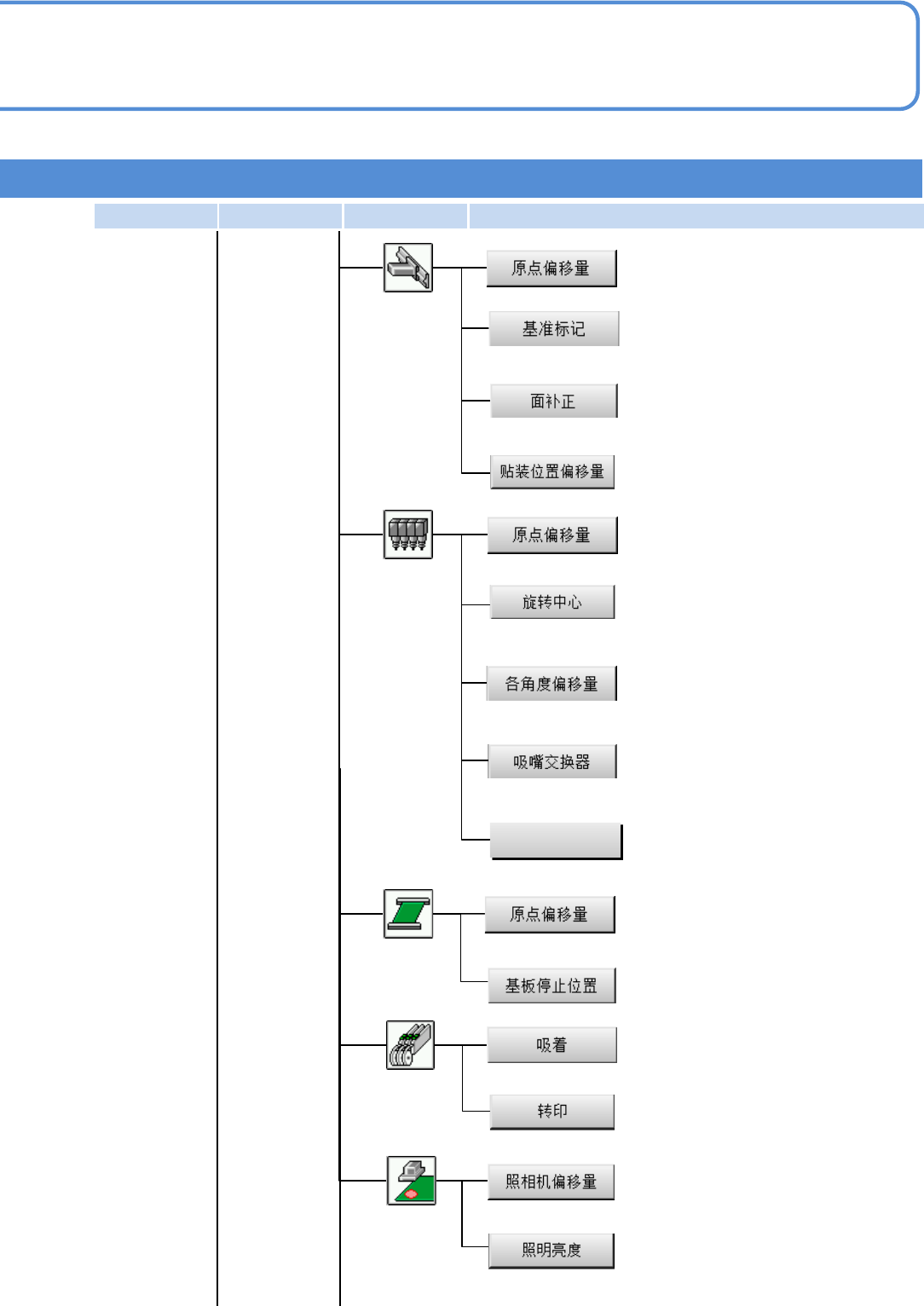

确认贴装头的旋转中心的偏移量。
确认各贴装头各角度的偏移量。
确认贴装头原点的偏移量。
确认吸嘴交换器的偏移量。
贴装头
★确认控制负荷的参数。
确认原点偏移量。
确认XY单元的基准标记偏移量。
确认贴装范围面补正的参数。
确认贴装位置的偏移量。
XY单元
确认吸着位置的偏移量。
供料器
★确认刮刀轴、转印位置的偏移量。
确认原点偏移量。
传送带
确认基板控制位置的偏移量。
确认贴装头照相机的偏移量、刻度等。
确认识别装置设定的照明值。
贴装头照相机
贴装负荷
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
EJM8DC-MB-02C-00
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-11
工程师模式 6
各部位
名称
菜单构成 6
2-2-2
测量贴装头照相机、XY原点。
进行贴装范围的XY补正计算所需要的
测量。
第1工序
测量Z轴的原点偏移量，进行贴装范
围的高度补正计算所需要的测量。
设定宽度调整轴的原点偏移量。
第2工序
★确认控制负荷的参数。
设定基板停止位置和贴装高度的偏移
量。
★进行高度传感器的补正。
★确认、输入高度传感器的偏移补正
系数等。
★高度
传感器
校准
多功能识别
照相机
确认元件识别照相机的偏移量、倍率
等。
确认识别装置设定的照明值。
确认识别装置设定的照明值并输入。
机器菜单
参数
贴装负荷
高度偏移
高度偏移
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
