EJM8D C - MB - 02C - 00 NPM - DX 供料器工作台盖的 拆卸方法 2-5 -1 供料器工作台盖 的拆卸 / 安装 2 - 5 5 ( 左右各有 1 个螺丝 ) 使用工具 : 六角扳手 (3 mm) 松开供料器工作台 盖的螺丝 6 拆下供料器工作 台盖 1 2 3 4 拉出交换台车 ( → P.2 -4- 1) 供料器工作台盖 将 X 轴推向内侧 OFF SERVO
EJM8DC-MB-02C-00
NPM-DX
1
2
2-4-2

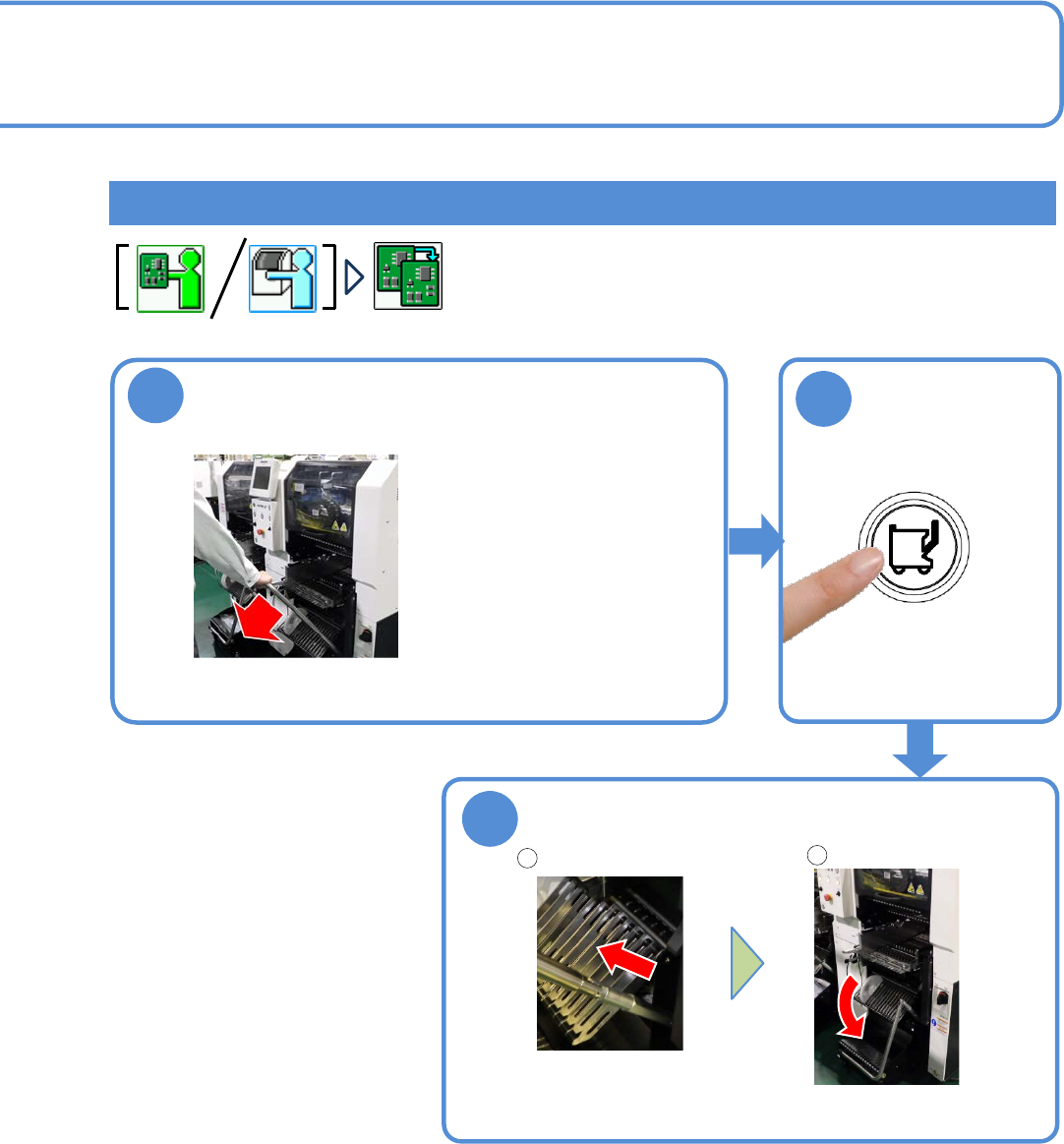

安装方法
3
1
2
按3 秒以上
(警报器响的同时，被固定在
主体设备中，信号灯从闪烁
变成亮灯。)
安装交换台车
(从亮灯变成闪烁，可以把交
换台车固定在主体设备中)
※设置时，请注意不要夹住
供料器用电源电缆。
提起管子
推回手柄
推回手柄
※推回手柄时，请注意不要夹住供料器用电源电缆。
●1个
EJM8DC-MB-02C-00
NPM-DX
供料器工作台盖的拆卸方法

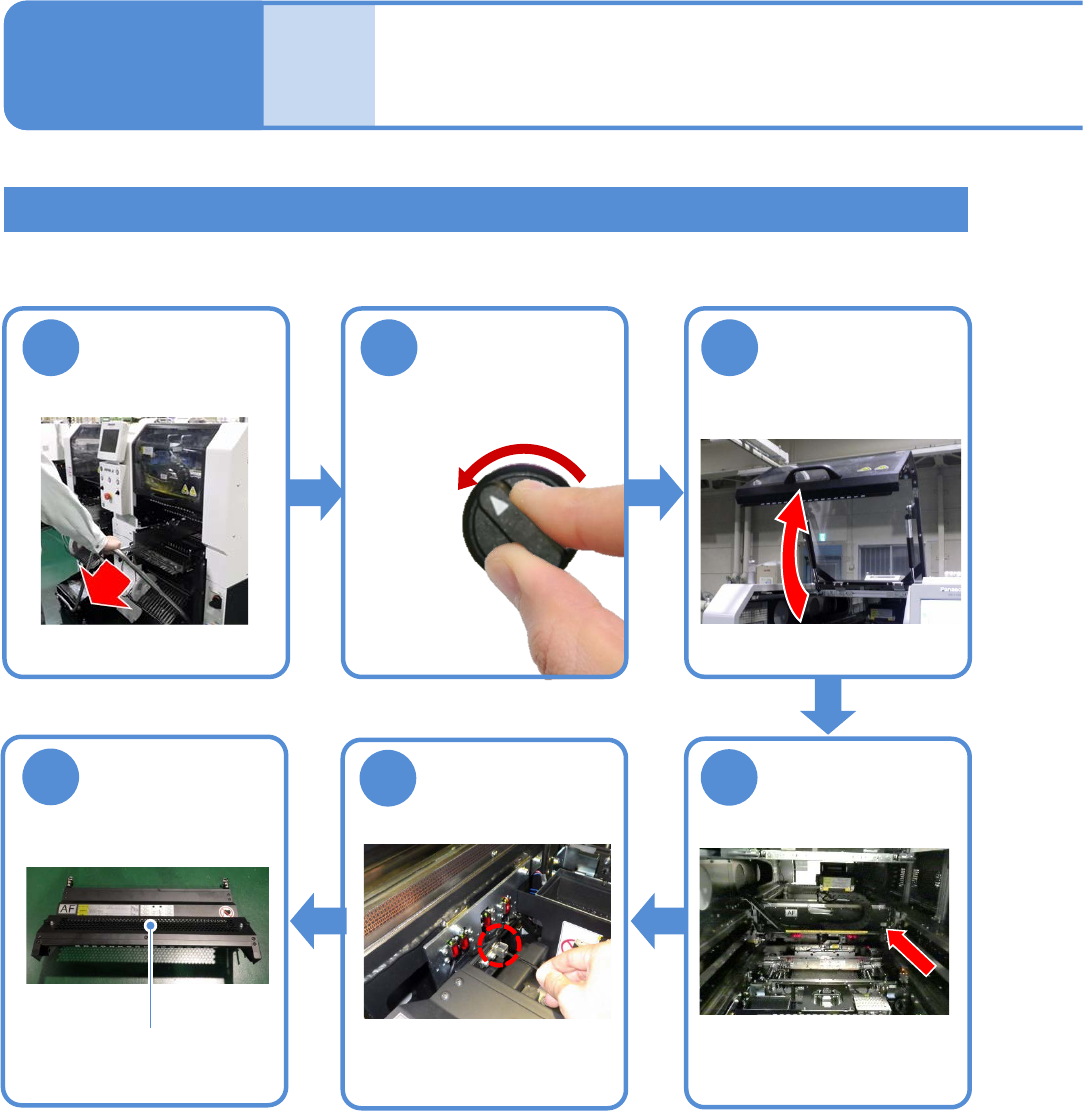

2-5-1
供料器工作台盖的拆卸/安装
2-5
5
(左右各有1个螺丝)
使用工具: 六角扳手
(3 mm)
松开供料器工作台
盖的螺丝
6
拆下供料器工作
台盖
1 2 3
4
拉出交换台车
(→P.2-4-1)
供料器工作台盖
将X轴推向内侧
OFF SERVO
EJM8DC-MB-02C-00
NPM-DX

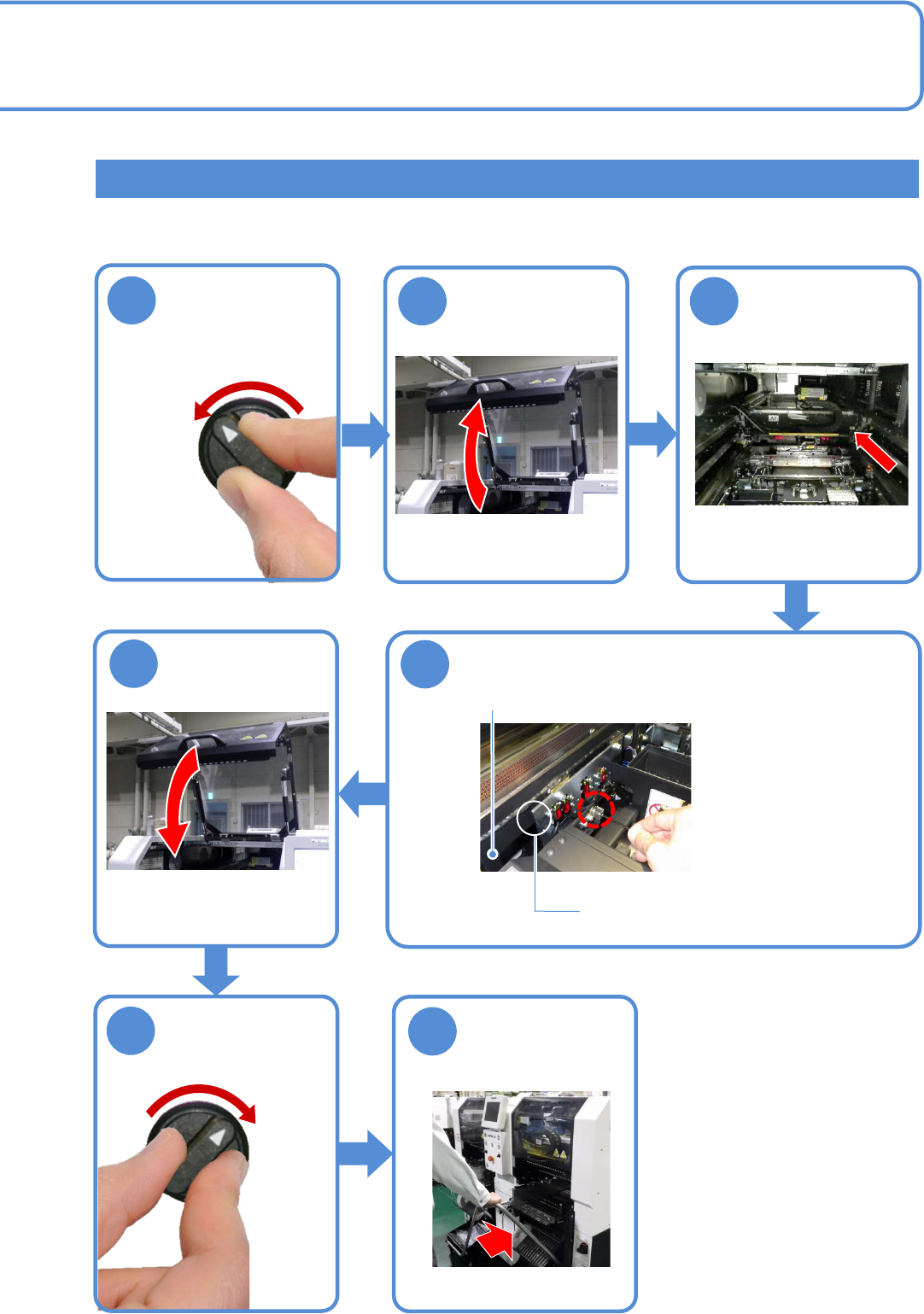

2-5-2
供料器工作台盖的安装方法
3
2
5
安装供料器工作台盖
供料器工作台盖
导向部
1
将X轴推向内侧
OFF SERVO
8
安装交换台车
(→P.2-4-2)
7
6
SERVO ON
(左右各有1个螺丝)
使用工具: 六角扳手
(3 mm)
