JX-300LED_维修调整要领书 - 第182页
Rev 1.0 维修调整要领书 13-42 SW7 SW8 SW1 SW2 SW3 SW9 SW4 SW5 SW6 13-9-3 ．操作 SW 基板开关的安装 操作 ＳＷ 基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关 。 1 ） 组成 （ 1 ）正面（ ST 、 JE 、 CH ） No. 开关名称 发光二极管 L E D 监视窗 透镜 备注 SW1 ONLINE 不使用 SW2 START HA005340020 HA…
Rev 1.0
维修调整要领书
13-41
13-9．护罩关系
13-9-1．操作装置的构成
操作装置由以下基板构成。
①４０１３７７０８ 操作基板组件

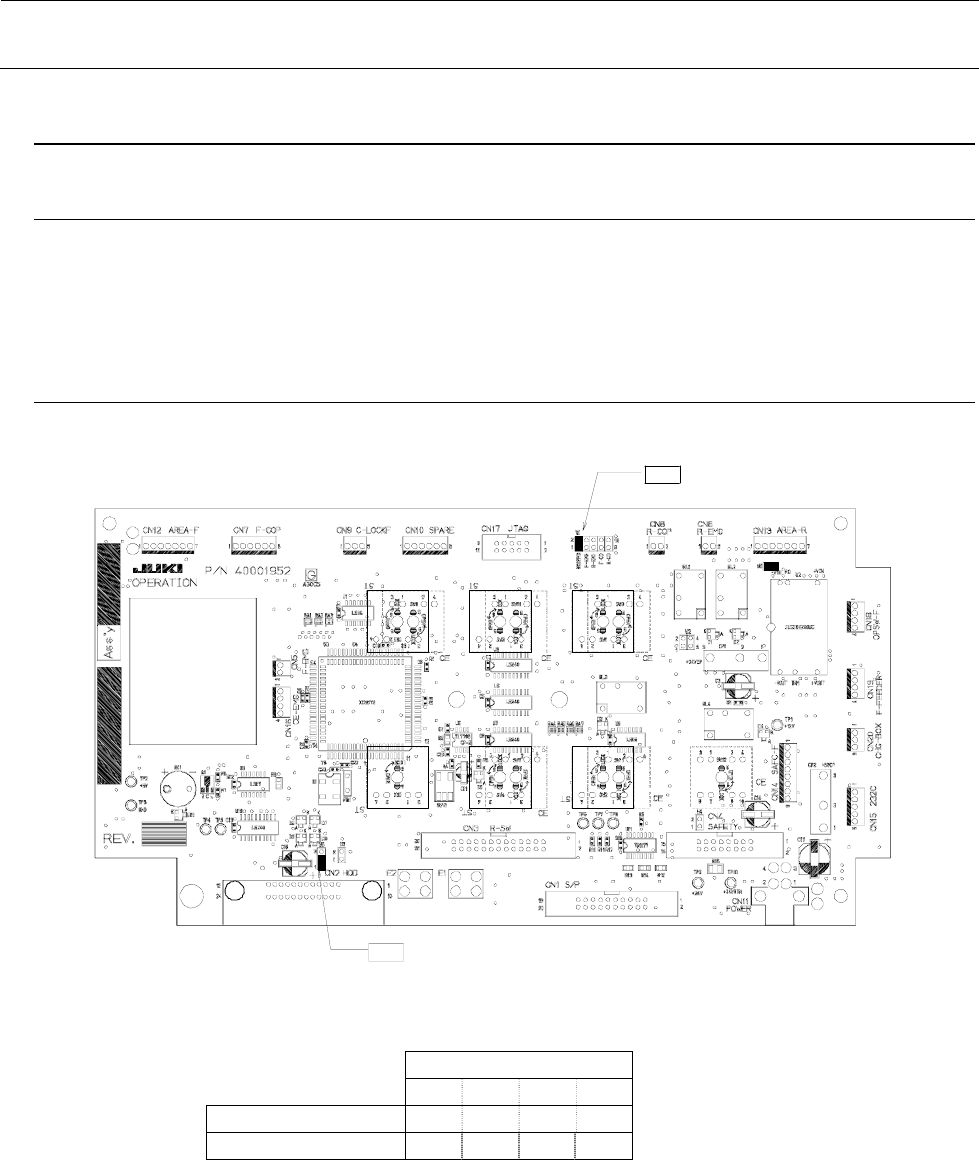

13-9-2．操作基板组件（40137708）的跨接设定
操作基板的跳线设定请参照图 13-9-2-1 进行。
注 1 W1 跨接设定如下表所示。
前侧基板：W1
1-2 3-4 5-6 7-8
无 HOD ○
有 HOD ★
记号○：装有跨接开关；记号★：装有 HOD 时无跨接开关。
图 13-9-2-1
Ｗ５
Ｗ１
注１
Rev 1.0
维修调整要领书
13-42
SW7 SW8 SW1 SW2
SW3
SW9
SW4 SW5 SW6
13-9-3．操作 SW 基板开关的安装
操作ＳＷ基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关。
1） 组成
（1）正面（ST、JE、CH）
No. 开关名称 发光二极管 LED 监视窗 透镜 备注
SW1 ONLINE
不使用
SW2 START HA005340020 HA005520030 HA00552001B
SW3 SERVO FREE HA005340020 HA005340060 HA00534004A HA00552001A 监视窗附带盖罩
SW4 ORIGIN HA005340020 HA005340060 HA005520030 HA00552001A
SW5 STOP HA005340020 HA005520030 HA005520010
SW6 1 CYCLE HA005340020 HA00534006B HA005520030 HA00552001B
SW7 CONSOLE SELECT
不使用
SW8 BANK ENABLE
不使用
SW9 EMERGENCY 40002205
Rev 1.0
维修调整要领书
13-43

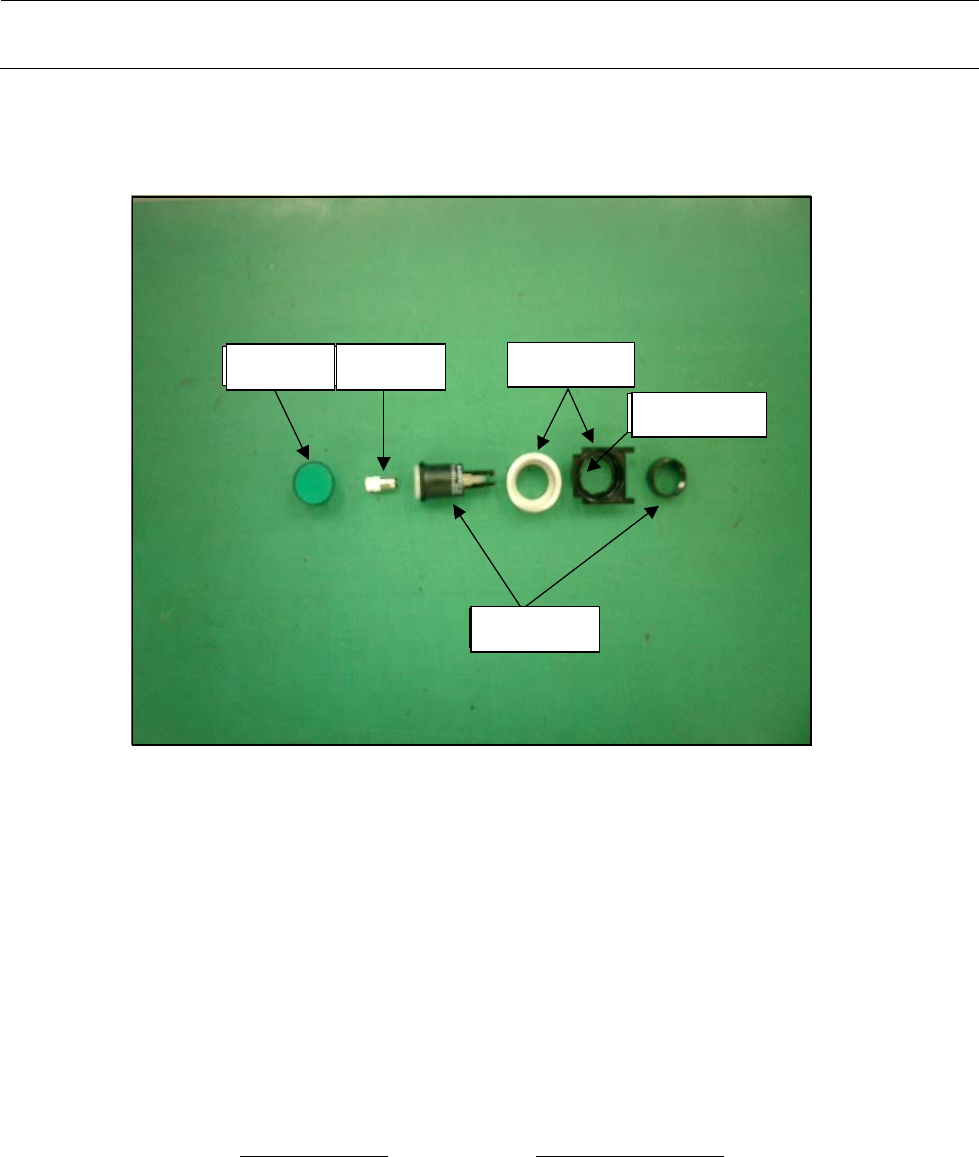

2）开关的组装
レンズ
緑・赤・黄
スイッチ
アクチュエータ
ベゼル
カバー無・有
＋５
緑
ＶＬＥＤ
・橙
凸
左側にする
部分を向かって
开关调节器
监视窗
使凸出的部分向左
保护罩无·有
透镜
绿·红·黄
＋5V LED
绿·橙
(1) 原点、停止、起动、在线、1 个循环
・
对象部件
泛光镜头（HA005520010, HA00552001A, HA00552001B）
LED（HA00534006A, HA005340060）
监视窗（HA005520030）
开关调节器（HA005340020）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
这里，监视窗上有防止转动的凸部。
・
ST、JE、CH 机
从正面看操作盘，凸部安装在右侧
（安装调节器后「EAO」标记在上方）。
② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。
这里，卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
