Rev 1.0 维修调整要领书 9-9 图 9-4-12 真空泵的分解图
Rev 1.0
维修调整要领书
9-8
○更换吸气阀·排气阀
１) 把圆头小螺钉(M3×5) ⑱ 拧松，卸下排气阀压板⑫和排气阀。
２) 把泵头板擦拭干净，换上新的排气阀。
３) 把排气阀压板放上，将涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，
固定在泵头板上。
洛克泰特涂敷量
※螺丝尖端面切不可涂固定剂。
※在螺丝帽端涂上 2～3 螺纹涂匀周围。

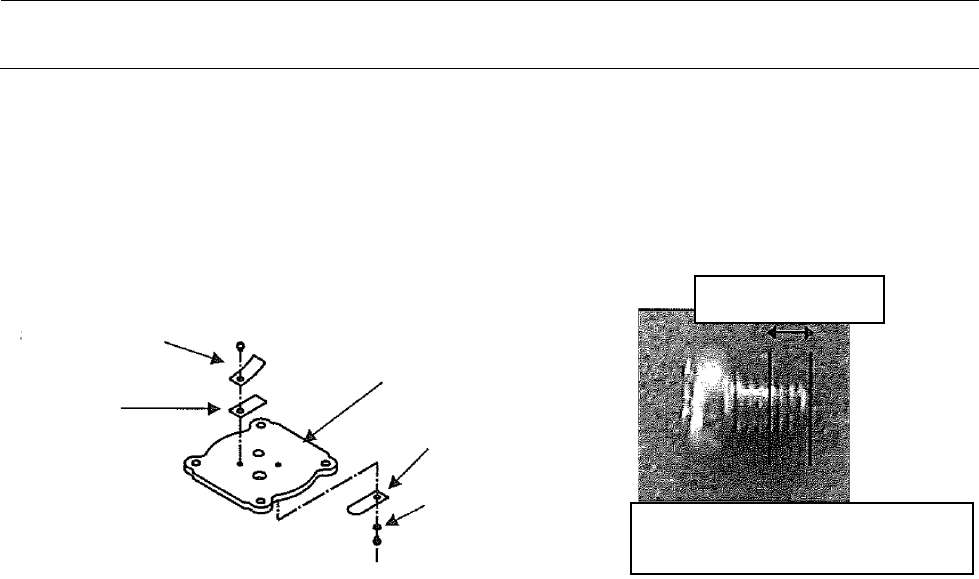

吸气阀
平垫圈
排气阀压板
排气阀
泵头板
图 9-4-11
吸气阀安装图
４) 拧松固定吸气阀的圆头小螺丝(M3×5)，卸下吸气阀、平垫圈。
５) 把泵头板擦拭干净，换上新的吸气阀。
６) 把平垫圈放上，用涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，固
定在泵头板上。
※ 安装吸气阀·排气阀时，要注意使阀把吸气孔·排气孔完全覆盖上。
Rev 1.0
维修调整要领书
9-9

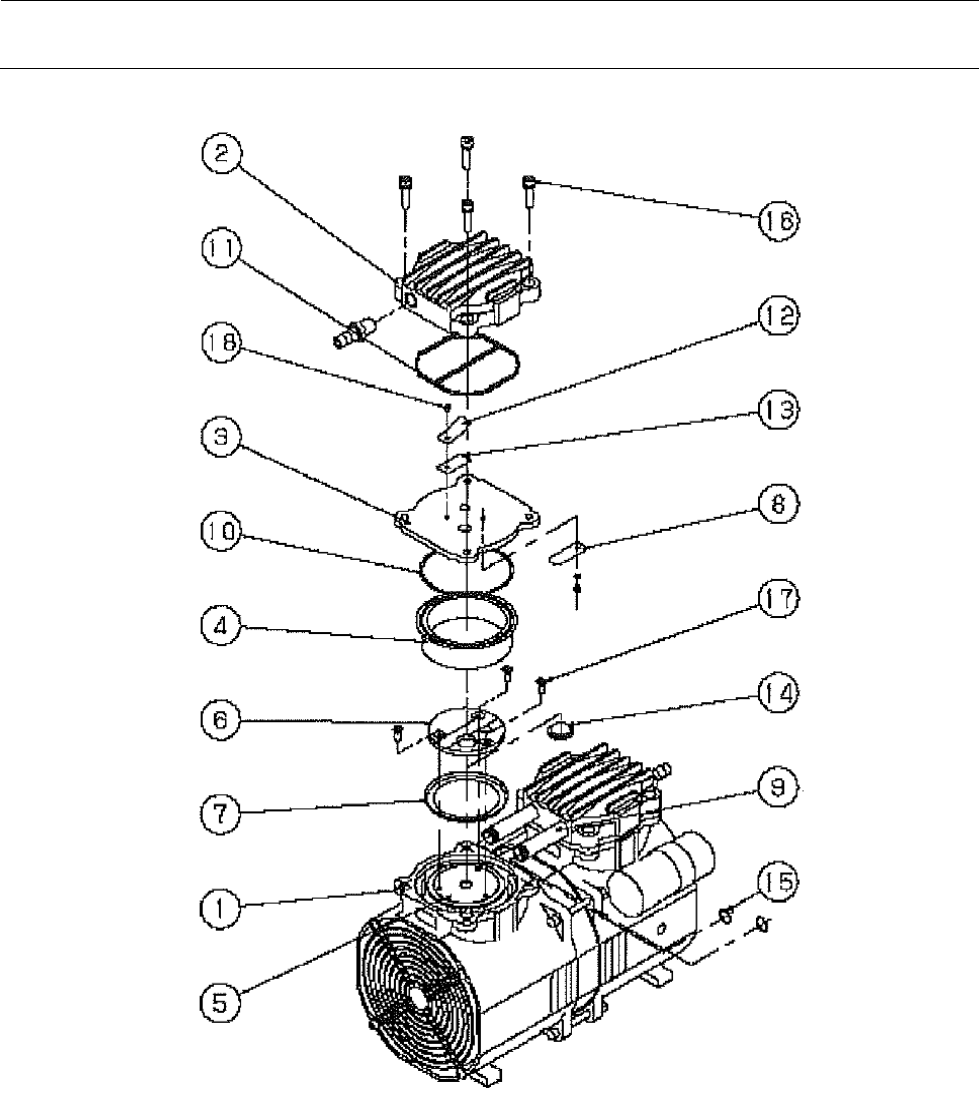

图 9-4-12 真空泵的分解图
Rev 1.0
维修调整要领书
10-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
10 SW类

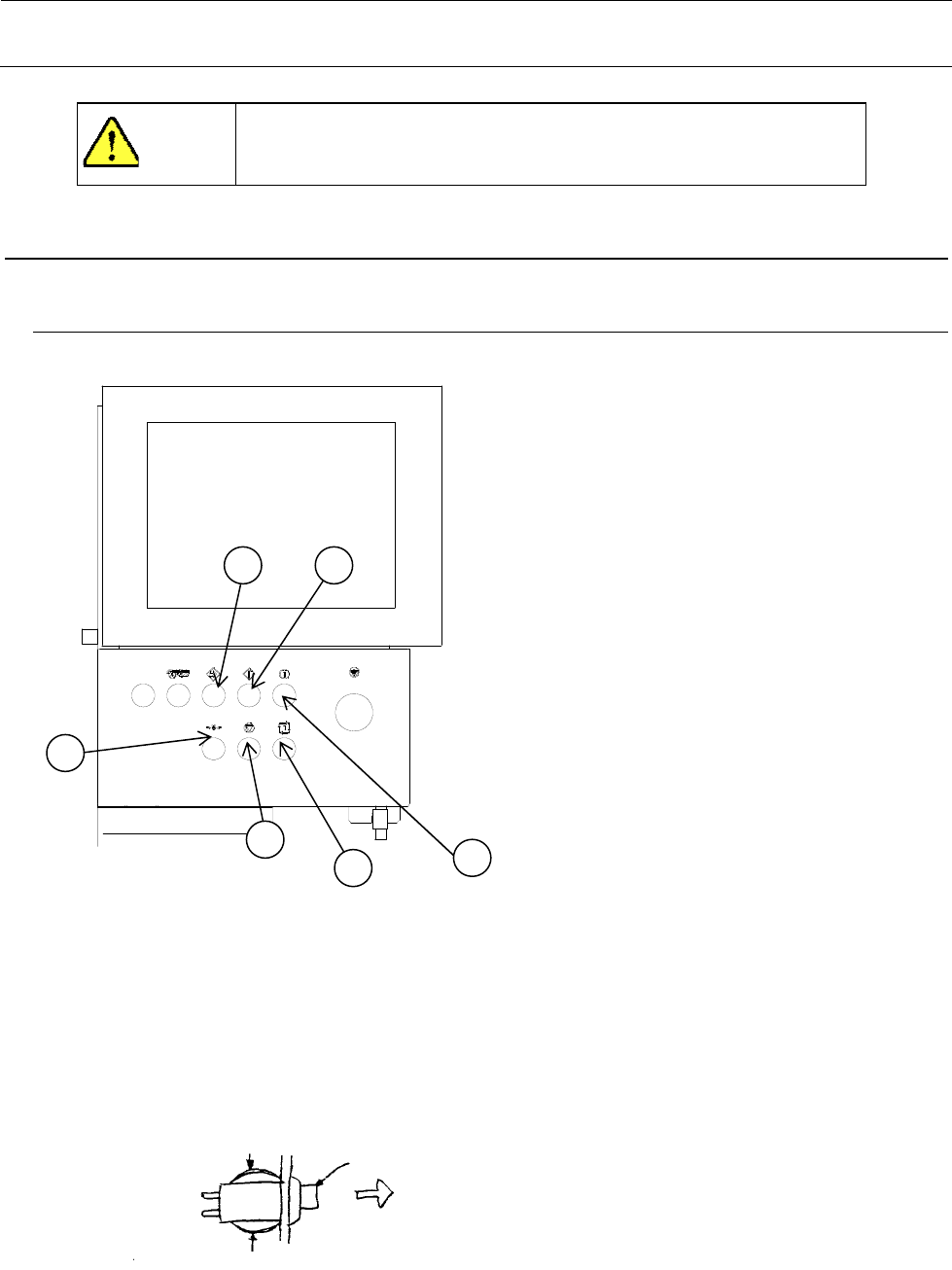

10-1．按键开关的更换
① 伺服ＳＷ
② 起动ＳＷ
③ 在线ＳＷ
④ 原点ＳＷ
⑤ 停止ＳＷ
2
⑥ 信号灯ＳＷ
１） 卸下前侧ＰＷＢ护罩。
２） 卸下操作基板。
３） 卸开关时，请用手按住护罩背面
开关上的金属部件，然后向前拔，
就可以卸下来。
４） 安装时，请按照相反的程序安
装。
引き抜く
押す
押す
SW
图 10-1-2
4
6
3
图 10-1-1
5
1
按
拔
按
