Rev 1.0 维修调整要领书 1-3 1-1-2 ． 同步皮带 XB 图 １－１－2－1 X 皮带支架组 贴装头板 １） 卸下 ＳＬ６０５３５９２Ｔ Ｎ（２ 个 ） ， 卸下贴装头板和 Ｘ 皮带 支架。 ２） 松开 X 皮带张力调整螺钉 （ SM6057552TP ）。 ３） 卸下夹同步皮带的 ＳＬ６０ ４２０９２ＴＮ ，更换皮带。 ４） 以 X 皮带支架（ 2 ）和 X 皮带张紧器夹住同步皮带 XB ，以 SL6042092TN 固…
Rev 1.0
维修调整要领书
1-2
２） 拧松ＮＭ６０５０００１ＳＣ，松开同步皮带 XM 的张力ＳＭ８０５３００２ＴＰ。
３） 卸下同步皮带ＸＢ。（参照 1-1-2。）
４） 卸卸固定ＸＡ皮带轮支架组件的ＳＬ６０６４０９２ＴＮ、固定ＸＡ皮带轮的ＳＬ６０６２０９２ＴＮ，ＸＡ皮带轮支
架组件。
５） 卸下固定马达组件的ＳＬ６０６２０９２ＴＮ，卸下马达组件。
６） 更换同步皮带 XM。
７） 按照相反的顺序组装。
８） 调整同步皮带 XM 和 XB 的张力。详细请参照 QA 表 XY 装置（1）同步皮带 XM、XB 项。（调整步
骤参照 1-4 页）
※从左侧观看的图
（右侧也同样）
X 机架端部
X 马达组件
同步皮带 XM
XA 皮带轮支架组件
图１－１－１－2
Rev 1.0
维修调整要领书
1-3
1-1-2．同步皮带XB
图１－１－2－1
X 皮带支架组
贴装头板
１） 卸下ＳＬ６０５３５９２Ｔ
Ｎ（２
个），卸下贴装头板和Ｘ皮带
支架。
２） 松开 X 皮带张力调整螺钉
（SM6057552TP）。
３） 卸下夹同步皮带的ＳＬ６０
４２０９２ＴＮ，更换皮带。
４） 以 X 皮带支架（2）和 X
皮带张紧器夹住同步皮带
XB，以 SL6042092TN 固定。
此时 SL6042092TN 涂封漆
277，然后用 5Nm 的扭力均匀
地拧紧。
图１－１－2－2
X
皮带张紧器
X 皮带撑条
X 皮带支架(2)
５） 按照相反的顺序组装起来。
６） 调整同步皮带 XB 的张力。
（调整顺序参照１－４页）
Rev 1.0
维修调整要领书
1-4

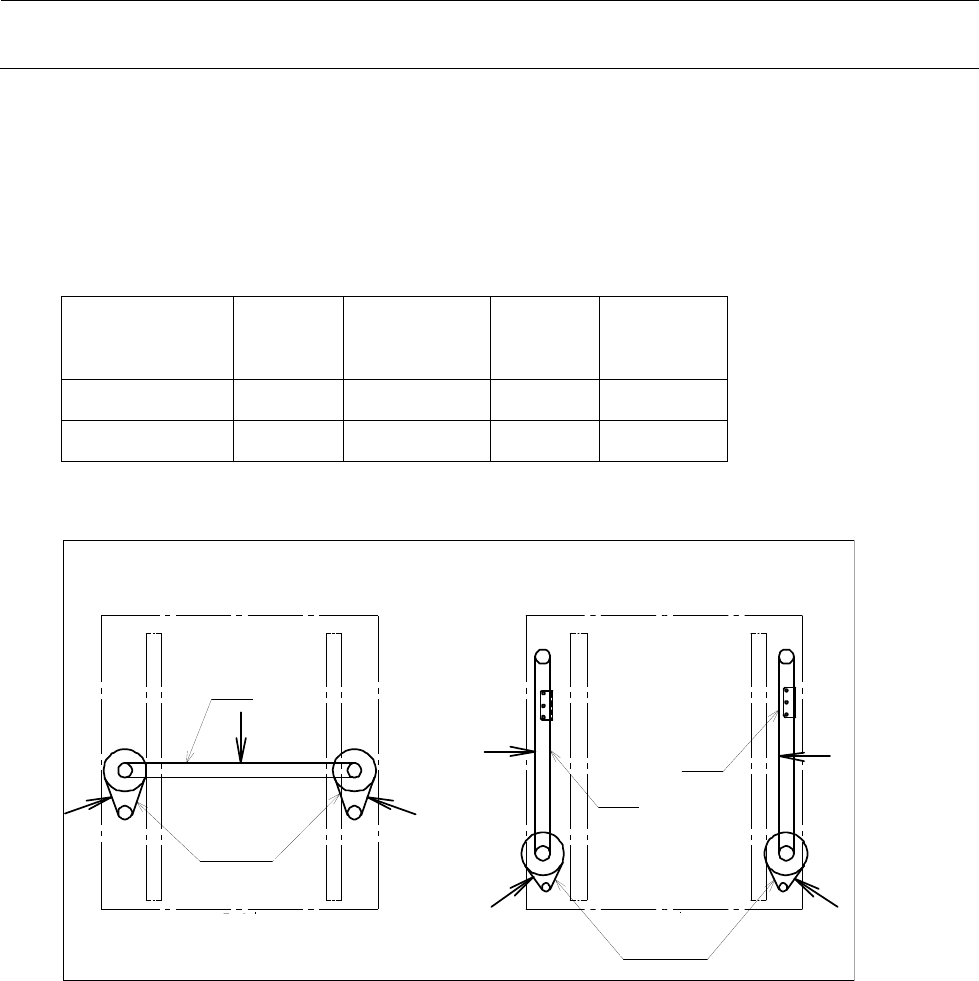

＜调整顺序＞
① 用由尼塔制的张力计，在下图的箭头部分进行测定，确认规格。
※ 调整Ｘ马达皮带时，转动皮带轮，在几处（至少 5 处以上）测定张力，确认平均值在规格内。
・张力计的输入值
皮带单位质量 皮带宽度 皮带跨度
皮带种类 机种
(g/m・mm) (mm) (mm)
同步皮带ＸM 全机种 2.5 20 119
同步皮带ＸＢ 全机种 3.8 60 1157
・测定位置
X 马达皮带
Y 皮带
Y
皮带
后侧 后侧
X 皮带
X
轴
Y
轴
前侧
前侧
Ｙ马达支架
・规格值
1. 出货时
Ｘ皮带(同步皮带ＸＢ)∶１０７０±５０Ｎ
Ｘ马达皮带(同步皮带ＸM)∶１７５±２０Ｎ
2. 在市场调整时
Ｘ皮带（同步皮带ＸＢ）：如果小于 650N，重新调整。
Ｘ马达皮带（同步皮带ＸM）：如果小于 100N，重新调整。
