Rev 1.0 维修调整要领书 9-8 ○更换吸气阀·排气阀 １ ) 把圆头小螺钉(M3×5) ⑱ 拧松，卸下排气阀压板 ⑫ 和排气阀。 ２ ) 把泵头板擦拭干净，换上新的排气阀。 ３ ) 把排气阀压板放上， 将涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)， 以 0.8N ・ m， 固定在泵头板上。 洛克泰特涂敷量 ※螺丝尖端面切不可涂固定剂。 ※在螺丝帽端涂上 2～3 螺纹涂匀周围。 吸气阀 平垫圈 排气阀压板 排…
Rev 1.0
维修调整要领书
9-7

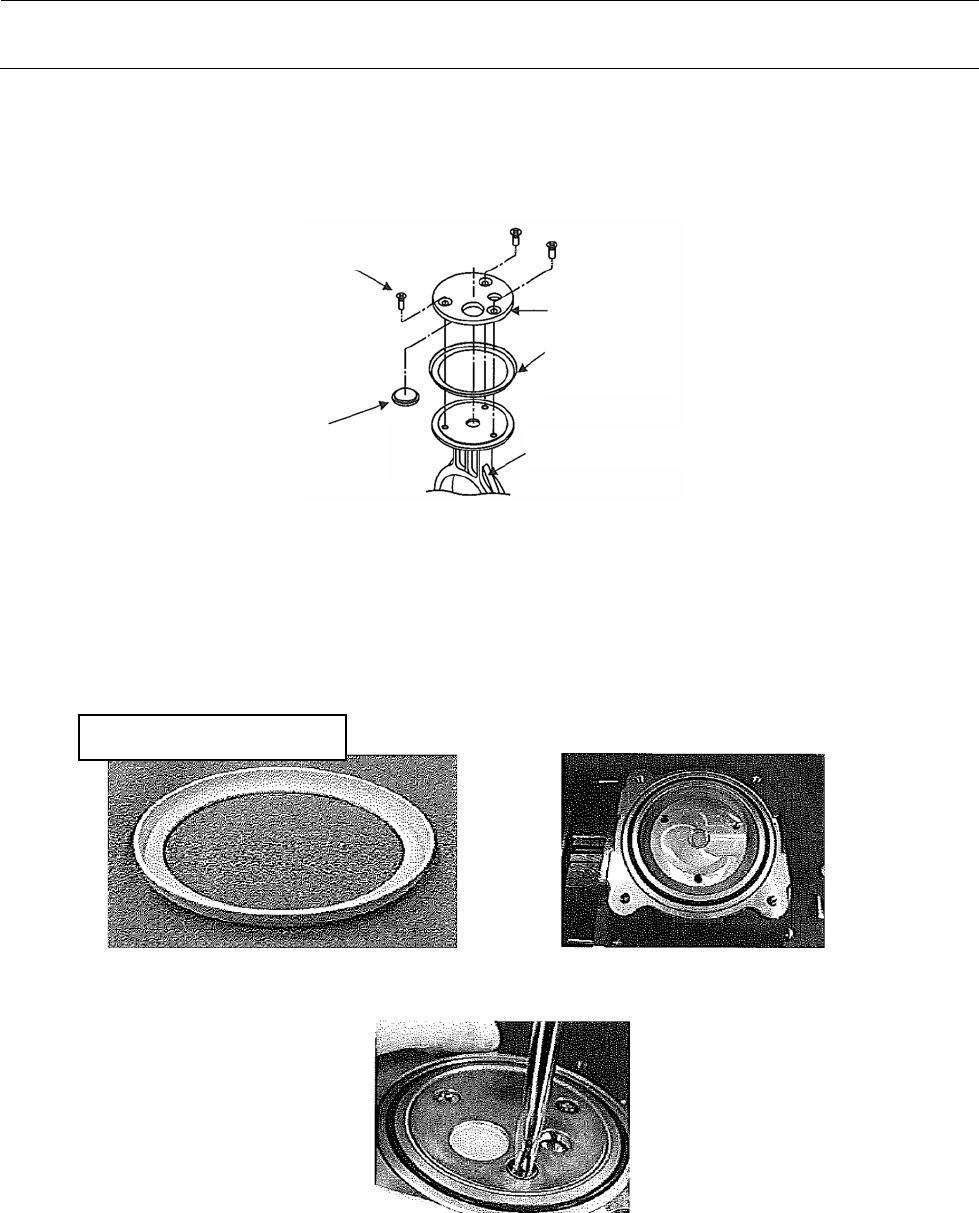

○更换皮碗式密封件、吸气阀防干扰橡胶>
１) 卸下 3 根(共 6 本)埋头小螺钉(M4×8)，拆下固定板、吸气阀防干扰橡胶、皮碗式密封件、气缸。
※ 将汽缸上和固定板上的脏污擦干净。
埋头小螺钉
吸气阀防
干扰橡胶
固定板
连接杆
皮碗式密封件
（※8OS）
图 9-4-7
皮碗式密封件安装图
２) 把气缸清扫干净装上盒子①，把新的皮碗式密封件中心对准连接杆的皮碗式密封件安装部位中
心，用手将气缸推进去。
３) 把新的吸气阀防干扰橡胶装上固定板后，放在皮碗式密封件上面，将涂好密封液(NK-4)的(M4×
8)，以 3.0N・m 紧固。
请注意皮碗式密封件的方向。
图 9-4-8
皮碗式密封件的方向 图 9-4-9 皮碗式密封件安装位置
图 9-4-10 固定板安装
Rev 1.0
维修调整要领书
9-8
○更换吸气阀·排气阀
１) 把圆头小螺钉(M3×5) ⑱ 拧松，卸下排气阀压板⑫和排气阀。
２) 把泵头板擦拭干净，换上新的排气阀。
３) 把排气阀压板放上，将涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，
固定在泵头板上。
洛克泰特涂敷量
※螺丝尖端面切不可涂固定剂。
※在螺丝帽端涂上 2～3 螺纹涂匀周围。
吸气阀
平垫圈
排气阀压板
排气阀
泵头板
图 9-4-11
吸气阀安装图
４) 拧松固定吸气阀的圆头小螺丝(M3×5)，卸下吸气阀、平垫圈。
５) 把泵头板擦拭干净，换上新的吸气阀。
６) 把平垫圈放上，用涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，固
定在泵头板上。
※ 安装吸气阀·排气阀时，要注意使阀把吸气孔·排气孔完全覆盖上。
Rev 1.0
维修调整要领书
9-9
图 9-4-12 真空泵的分解图
