Rev 1.0 维修调整要领书 11-5 ・ ① 传送路侧供料器跳起传感器调整程序 1) 转动投光侧的旋钮到 min 侧 （ 左侧 ） ，遮挡传感器 。 2) 慢慢地向 ma x 侧 （ 右侧 ） 转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置 。 3) 把 NF12 设置到供料器的左 、 中 、 右，开关前护罩，确认传感器是否 OFF。 念擦孛 念擦孛 N F 12工創匂 N F 16N 工創 匂 念朔卞強勧湖匂 ( 勧僕揃迦) 前护…
Rev 1.0
维修调整要领书
11-4
５） 进行旋钮调整（供料器跳起传感器）。
调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整
之后再进行调整。
贴片机上面图
精密螺丝刀
旋钮
图１１－９
背面
正面
（机器外侧）
（传送路侧）
＜用于调整的东西＞
・ＮＦ１２（ＮＦ１６、ＮＦ２４也可）→无锁定型
・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可）
※以上为传送路侧供料器跳起传感器调整用
・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）
・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可）
・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可）
※以上为机器外侧供料器跳起传感器调整用
・
＋螺丝刀、－精密螺丝刀
Rev 1.0
维修调整要领书
11-5
・ ① 传送路侧供料器跳起传感器调整程序
1)转动投光侧的旋钮到 min 侧（左侧），遮挡传感器。
2)慢慢地向 max 侧（右侧）转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把 NF12 设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。
念擦孛
念擦孛
NF12工創匂
NF16N工創匂
念朔卞強勧湖匂
( 勧僕揃迦)
前护罩
12 供料器
F16N 供料器
NF
N
使传感器前后移动
（传送路侧）
※打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺丝，
前后移动进行调整。
4)
3)的作业时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会发生变化）
5)与 3)同样调整ＮＦ１６Ｎ，确认传感器ＯＦＦ。
※打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。拧松传感器安装螺丝，前后移
动进行调整。（大多数是移动到传送路侧）
6) 5)的子喔也时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会变化，因此ＮＦ１２不能ＯＮ／ＯＦＦ的可能性有）
Rev 1.0
维修调整要领书
11-6
②机器外侧供料器跳起传感器的调整程序
1)把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2)把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把散件供料器设置到供料器的左、中、右，确认传感器是否ＯＦＦ。
※传感器ＯＮ（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。

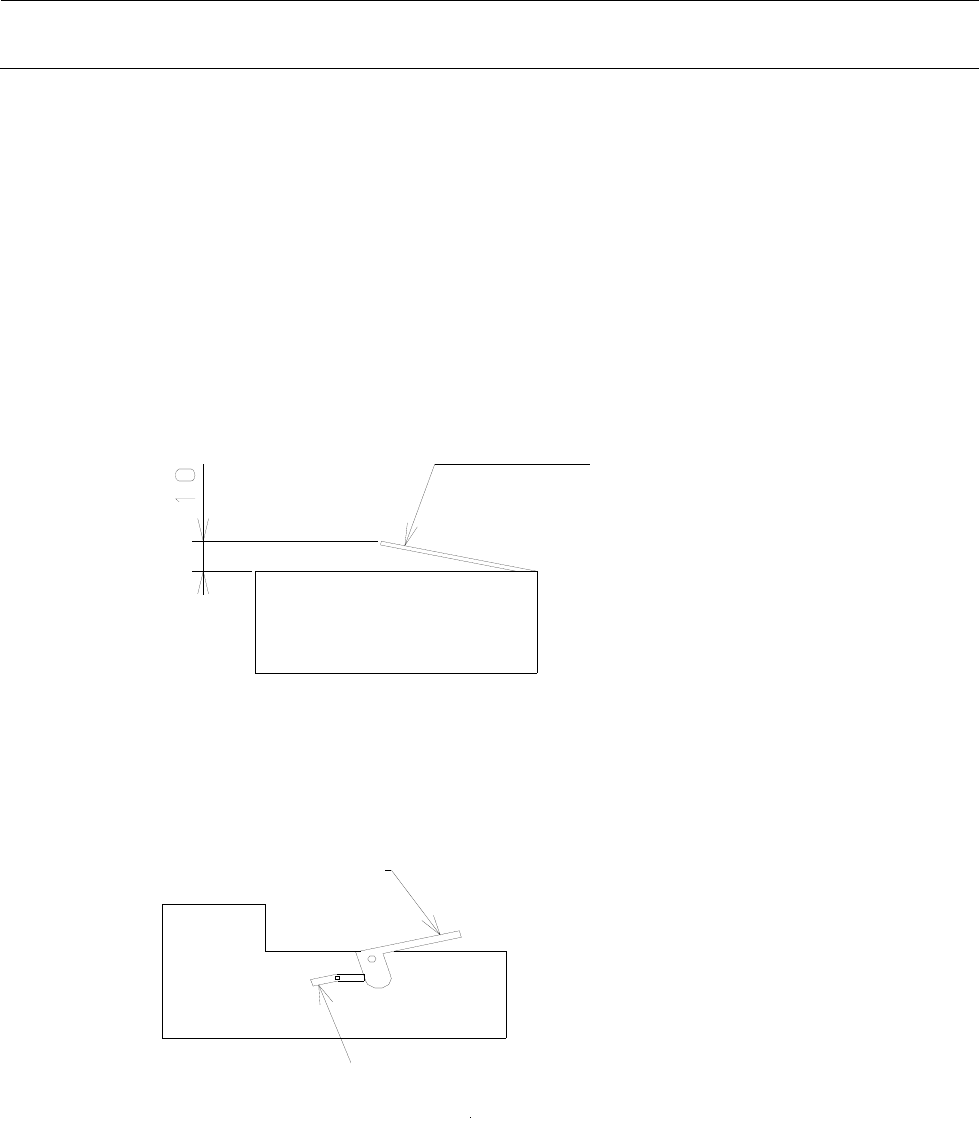

4)把ＮＦ３２供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
喘返箕軟
NF3 2 工 創匂
用手向上抬
N 3 供料F 2 器
※
3)的时候，如果旋钮转的过度，ＮＦ３２的护罩打开后传感器也不反应。
5)把ＮＦ１６供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
競固
王庫
FN16工創匂
顶盖
杆
16 供料器 NF
※传感器不ＯＦＦ时，请前后移动传感器的安装位置，重新从 1)调整光轴。
