Rev 1.0 维修调整要领书 12-2 12-1-1-1 ． 接触式面板的设置（选购品） 更换 LCD 监视器后，须要进行接触式面板的设定。 1 ） 按照 ① 、 ② 、 ③ 的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD 。 ② ① ③ 2 ） 操作 OSD 的“＋”，“－”，使光标移动至“ Touch Pa nel ”。
Rev 1.0
维修调整要领书
12-1
１
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
12 其它机器
12-1．LCD监视器的更换
12-1-1．LCD
监视
器的更
换

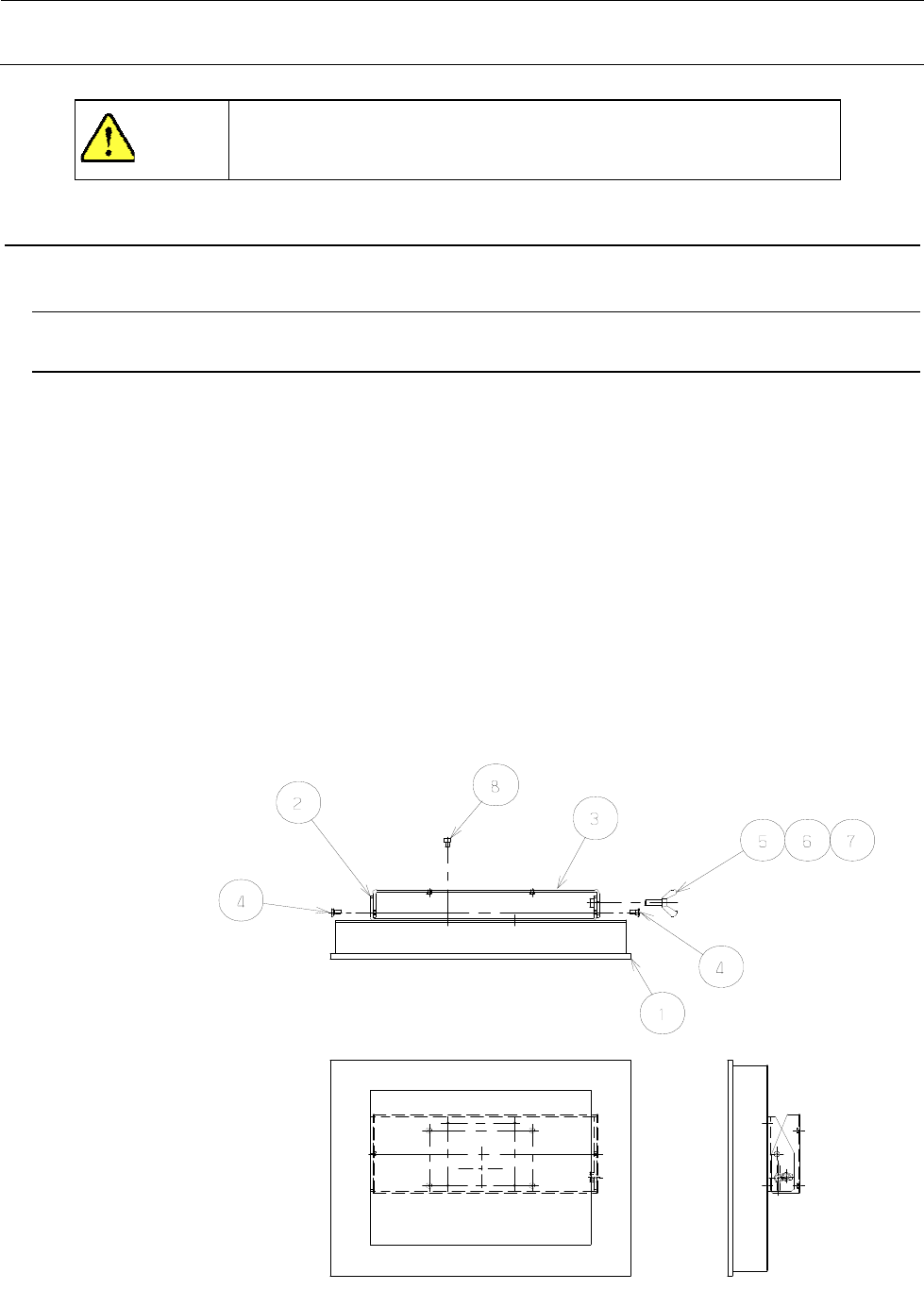

１） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
２） 卸下⑧螺丝Ｃａｐ，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
３） 安装时，请按照相反的程序进行安装。
① ＬＣＤ监视器 1 个
② ＬＣＤ支架Ｆ 1 个
③ ＬＣＤ支架Ｒ 1 个
④ 平头螺丝 2个
⑤ 蝶形螺丝 1个
⑥ 平垫片 1个
⑦ 弹簧垫 1个
⑧ 螺丝Ｃａｐ 4 个
图 12-1-1
Rev 1.0
维修调整要领书
12-2
12-1-1-1．接触式面板的设置（选购品）
更换 LCD 监视器后，须要进行接触式面板的设定。
1） 按照①、②、③的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD。
②
①
③
2） 操作 OSD 的“＋”，“－”，使光标移动至“Touch Pa
nel”。
Rev 1.0
维修调整要领书
12-3
3） 接着操作 OSD 的“Select”，使光标移动至“Manual Calibration”。
4） 接着操作 OSD 的“Select”，画面左上方会显示“＋”并开始校准。
画面左上方显示
“＋”
，只要逐次长按中心部分，即会按照右上方→左下方→右下方的順序显示
“＋”，故每次都请长按“＋”中心部分。
