Rev 1.0
维修调整要领书
13-14
13-4-4．IEEE1394A 基板（40044519）
【功能】
IEEE1394A BOARD 是与激光传感器 LNC60 之间的通信板。
经由 IEEE-1394 规格的通信，LNC60 与 CPU BOARD 之间进行通信。
同时，还通过这一通信电缆向 LNC60 供给电源（DC12V）。
【LED 的意义】
IEEE1394A 基板上没有 LED。
【更换后的调整项目】
没有特别需要调整的项目。
Rev 1.0
维修调整要领书
13-15
13-4-5．母线联桥接口（40003313）
【功能】
母线联桥基板连接 Compact PCI(以下简称 CPCI)母线和 VME 母线，从ＣＰＣＩ向ＶＭＥ通讯的基板。

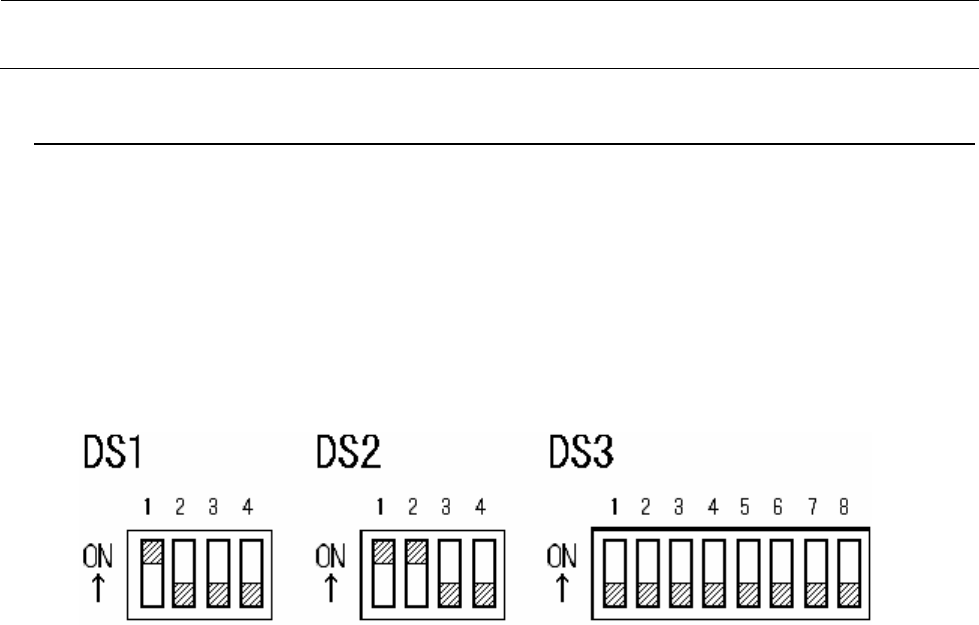

【设定开关的设定】
把基板安装到控制装置时，请按照下列所示设定设定开关。
【LED 的意义】
SCON：VMEbus 的控制器被设定后亮灯。通常，打开电源时一直亮灯。
【RST 开关】
如按 RST 开关，则 VMEbus 控制器被复位。
这一开关请勿操作。
【更换后的调整项目】
没有特别需要调整的项目。
Rev 1.0
维修调整要领书
13-16
13-4-6．SAFETY 基板（40135753）
【功能】
①检测紧急停止开关、限制传感器、X＿STOP 传感器、区域传感器，切断伺服电源。
②检测护罩打开开关。
③和 CARRY 中转基板的 I/F 电路接通，检测基板传送的传感器、电磁阀、ATC 传感器、电磁阀的信
号。
④安装 SMEMA I／F 的电路。
⑤安装保存 M／S 参数的 Flash ROM。
⑥根据来自 CPU 基板的指令，传送通道宽度自动调整、传送 L/中心、R 的各步进马达的脉冲输出。
【跨接开关类的设定】
在安装基板时请进行确认作业。
部为直插式开关的设置位置。

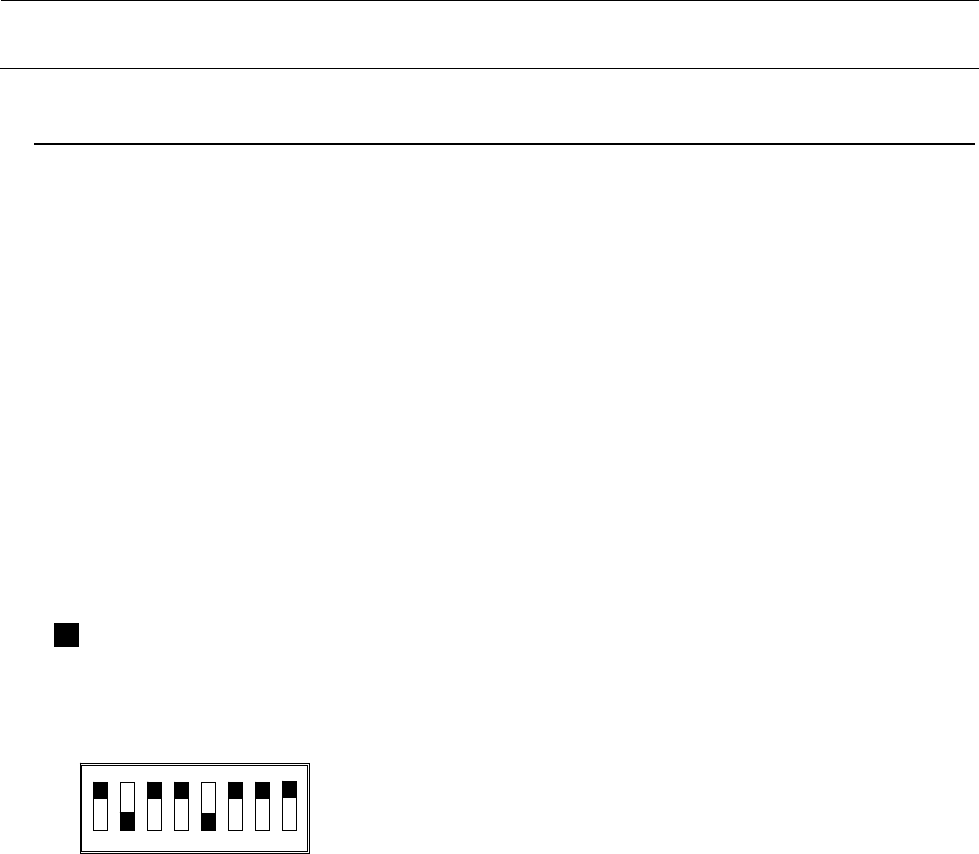

SW2 已设定好基板上指示的版本的值，故一般情况下请勿变动。下述 SW2 的设定是一个例子。（具
体请参看附录）
Ｏ
SW2
Ｏ
Ｎ
SW2[4.1]：基板功能 Rev.
SW2[8.5]：基板图形 Rev.
数 OFF 的 bit。
左面是基功能 Rev. 2、图形 Rev. 1 时的例子。
1
2
3
5
6
8
4
7
