Rev 1.0
维修调整要领书
13-19
【面板 SW】
RESET SW： 使本基板复位。
ABORT SW： 对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【LED 的意义】
LED1（绿）：CPU 正常动作时亮灯。
LED2（红）：本地母线的母线异常等时，CPU 变为 HALT 状态，此时亮灯。
LED3（红）：系统在 FAIL 状态时亮灯。
（基板发生故障后，LED2 和 LED ３亮灯。）
【更换后的调整项目】
更换前的基板和更换后的基板，由于 ROM 的版本不同，或新基板上没有安装 ROM 时，请从旧基板
上卸下 ROM，安装到新基板上。
请按照以下的程序，进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 请选择 MS 参数设定。
③其它 → 版本升级 → 请选择基本供料器。
Rev 1.0
维修调整要领书
13-20
13-4-8．I/O 控制基板组件（40001943）
【功能】
输入各传感器的信号，向其它基板输入控制信号。
【跨接开关类的设定】
跨接ＳＷ、DIPSW 在交货时已经被设定，向控制装置安装基板时，请进行确认。
跨接 ＤＩＰ开关
W3 (2P)
→
开放
SW 1-1 → OFF
W5 (2P)※
→
※※※※
SW 1-2 → OFF
W6 (2P)
→
开放
SW 1-3 → OFF
W7 (2P)
→
短接
SW 1-4 → OFF
W8 (2P)
→
短接
SW 1-5 → OFF
SW 1-6 → OFF
SW 1-7 → OFF
※ W5 的设置如果是基板 Rev01.02，
请设置为「开路」，
如果是 Rev03 以后，请设置为「短路」。
SW 1-8 → OFF
部为直插式开关的设置位置。

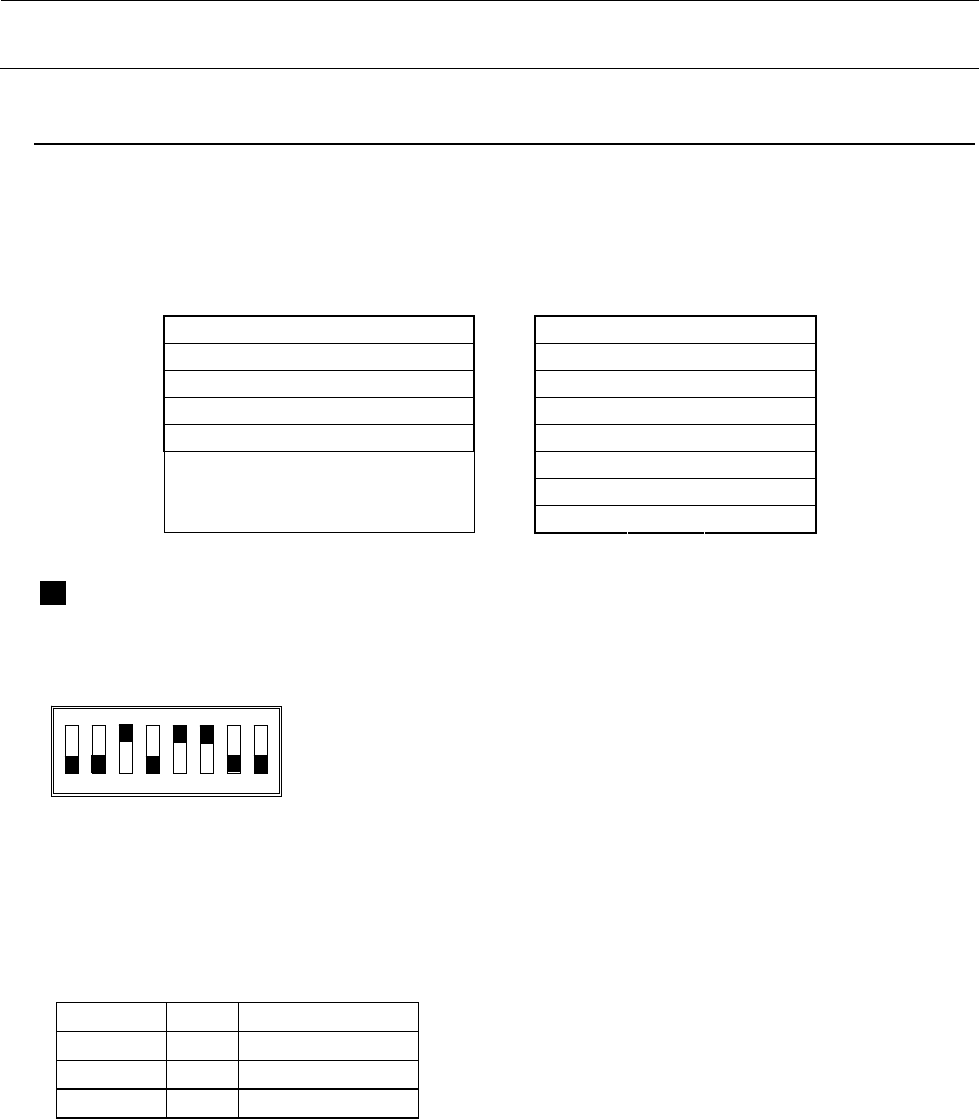

SW4 已设定好基板上指示的版本的值，故一般情况下请勿变动。下述 SW4 的设定是一个例子。（具体
请参看附录）
【面板 SW】
RESET SW： 使本基板复位。
ABORT SW： 对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【LED 的意义】
LED No. 颜色 亮灯状态
LED 1 红 FAIL状态
LED 2 红 HALT状态
LED 3 绿 正常动作
【更换后的调整项目】
更换前的基板和更换后的基板，由于 ROM 的版本不同，或新基板上没有安装 ROM 时，请从旧基板
上卸下 ROM，安装到新基板上。
请按照以下的程序，进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 请选择 MS 参数设定。
③其它 → 版本升级 →Ｉ／Ｏ 请选择基本供料器。
SW4[4.1]：基板功能 Rev.
SW4[8.5]：基板图形 Rev.
数 ON 的 bit。
左面是基功能 Rev. 4、图形 Rev. 3 时的例子。
Ｏ
SW4
Ｏ
Ｎ
1
2
3
5
6
8
4
7
Rev 1.0
维修调整要领书
13-21
13-4-9． LIGHT CTRL基板（50）组件（40001918）的调整
【功能】
控制各 LED 灯光照明亮度。
【跨接开关类的设定】
控制装置使用的Ｌｉｇｈｔ C ｔｒｌ基板组件上安装有跨接。
请参照下表，进行基板的跨接设定。
W1 (14P)
→
全开放
W2 (4P)
→
全开放
W3 (4P)
→
开放
W4 (2P)
→
开放
W5 (2P)
→
短接
【更换后的调整项目】
・Ｌｉｇｈｔ Ｃｔｒｌ基板的基准电压调整
＜规格＞
・＋８ＶＲＥＦ＝８．０００Ｖ±０．００５Ｖ
＜调整方法＞
１．确认基准电压调整前ＤＣ电源输出电压是否被调整。
２．用数字电压表测定检查端子ＴＰ４（＋８ＶＲＥＦ）的电压。
ＧＮＤ端子使用ＴＰ１（ＡＧＮＤ）。
３．调整旋钮ＶＲ１，让上述的测定直达到规格调整值。
ＴＰ１ ＴＰ２ ＴＰ３ ＴＰ４ CN1
○○○○ OCCLIGHT
VR1 AGND GND
+
24VRE
T
+8VREF
图 13-4-9-1 照明控制基板端面
