Rev 1.0 维修调整要领书 13-23 13-4-11 ． XY 中继基板（ 40044557 ） 【功能】 对各轴的限位传感器、原点传感器、紧急停止信号等进行中继，输入到定位板。 并且对来自 X 、 XL 、 YR 轴的磁性标尺传感器装置的信号进行中继，输入到各轴的伺服放大器。 【跨接开关类的设定】 XY 中继基板没有跳接开关类。 【 LED 的意义】 No. 颜色 意义 状态 LED1 绿色 X A X 轴磁尺 根据 A 相信号…
Rev 1.0
维修调整要领书
13-22
13-4-10．IP-X3R 基板组 DIP SW 设定
【功能】
本基板是处理ＯＣＣ拍摄的基板标记等的图像数据，计算基板位置修正、元件位置修正值的图像处理
基板。
【跨接开关类的设定】
DIPSW交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。

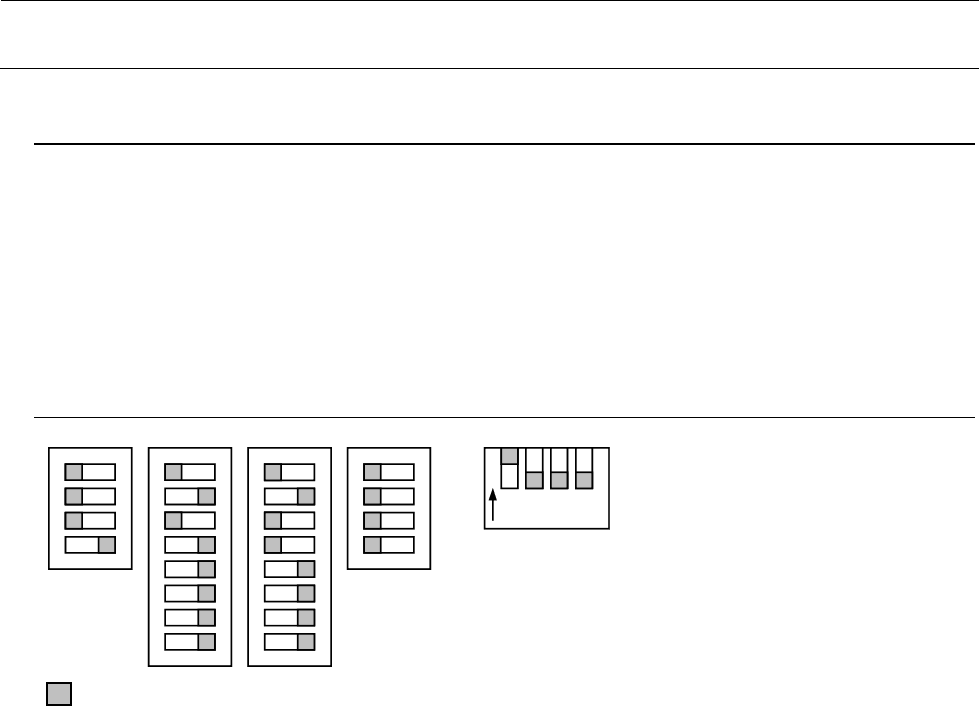

13-4-10-1．IP-X3R 基板组 A 的 DIP SW 设定
部为直插式开关的设置位置
。
O
N
1
SW1
2
3
4
SW16
1234
O
N
1
SW2
2
3
4
5
6
7
8
O
N
1
SW3
2
3
4
5
6
7
8
O
N
1
SW4
2
3
4
O
N
【面板 SW】
RESET SW： 使本基板复位。
ABORT SW： 对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 选择 MS 参数设定。
③其它 → 版本升级 → 选择图像。
Rev 1.0
维修调整要领书
13-23
13-4-11．XY 中继基板（40044557）
【功能】
对各轴的限位传感器、原点传感器、紧急停止信号等进行中继，输入到定位板。
并且对来自 X、XL、YR 轴的磁性标尺传感器装置的信号进行中继，输入到各轴的伺服放大器。
【跨接开关类的设定】
XY 中继基板没有跳接开关类。
【LED 的意义】
No. 颜色 意义 状态
LED1 绿色 X A X 轴磁尺 根据 A 相信号的 H/L 亮灯/熄灯
LED2 绿色 X B X 轴磁尺 根据 B 相信号的 H/L 亮灯/熄灯
LED3 橙色 X Z X 轴磁尺 根据 Z 相信号的 ON/OFF 亮灯/熄灯
LED4 绿色 YLA YL 轴磁尺 根据 A 相信号的 H/L 亮灯/熄灯
LED5 绿色 YLB YL 轴磁尺 根据 B 相信号的 H/L 亮灯/熄灯
LED6 橙色 YLZ YL 轴磁尺 Z相信号（因未使用、始终亮灯）
LED7 绿色 YRA YR 轴磁尺 根据 A 相信号的 H/L 亮灯/熄灯
LED8 绿色 YRB YR 轴磁尺 根据 B 相信号的 H/L 亮灯/熄灯
LED9 橙色 YRZ YR 轴磁尺 Z相信号（因未使用、始终亮灯）
【更换后的调整项目】
没有特别需要调整的项目。
Rev 1.0
维修调整要领书
13-24
13-5．XY 装置
ＸＹ装置由检测驱动ＸＹ轴 AC 伺服放大器和移动位置的电磁标尺构成。

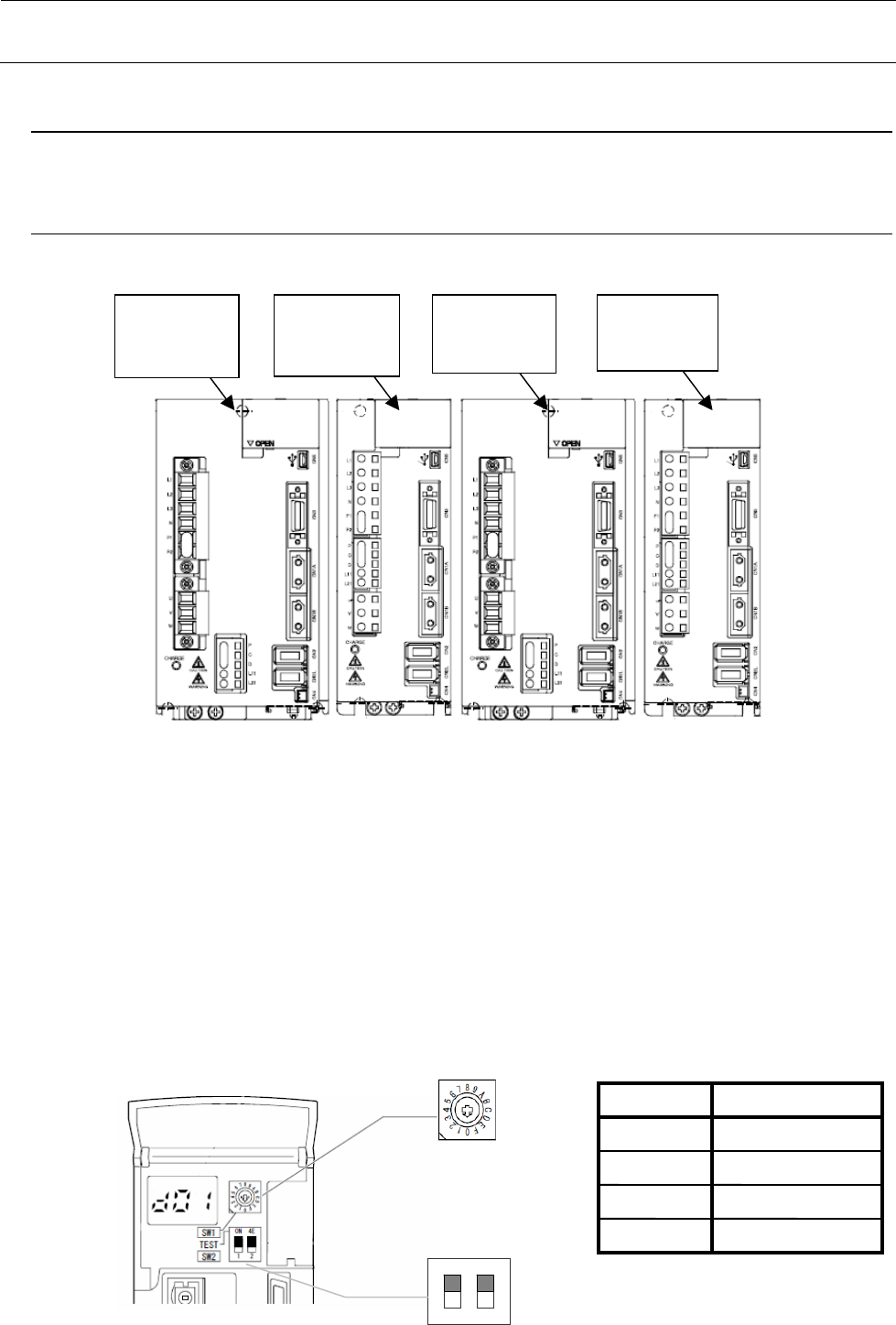

13-5-1．XY 装置构成
AC 伺服放大器一共装有 4 台，2 台是驱动 Y 轴的 AC 伺服放大器，另 2 台是驱动 X 轴的伺服放大器。
YL 轴
40044539
XL 轴
40044539
YR 轴
40044539
XR 轴
40044539
图１３－５－１－１ XY 装置的构成
※马达输出
● YL轴及 YR 轴：1500W
● XL轴及 XR 轴：750W
【更换后的调整项目】
更换伺服放大器时，必须利用各轴的伺服放大器的旋转开关（SW1）进行轴选择设置。
请打开伺服放大器前面的盖罩，转动选轴用的旋转开关（SW1），使箭头指向下表的设置值。
请确认直插式开关（SW2）为 OFF 状态。
ＹＬ ２
ＹＲ ３
ＸＬ ０
ＸＲ １
伺服放大器
选轴开关设置值
1
SW ２
ON
2
