Rev 1.0
维修调整要领书
13-42
SW7 SW8 SW1 SW2
SW3
SW9
SW4 SW5 SW6
13-9-3．操作 SW 基板开关的安装
操作ＳＷ基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关。
1） 组成
（1）正面（ST、JE、CH）
No. 开关名称 发光二极管 LED 监视窗 透镜 备注
SW1 ONLINE
不使用
SW2 START HA005340020 HA005520030 HA00552001B
SW3 SERVO FREE HA005340020 HA005340060 HA00534004A HA00552001A 监视窗附带盖罩
SW4 ORIGIN HA005340020 HA005340060 HA005520030 HA00552001A
SW5 STOP HA005340020 HA005520030 HA005520010
SW6 1 CYCLE HA005340020 HA00534006B HA005520030 HA00552001B
SW7 CONSOLE SELECT
不使用
SW8 BANK ENABLE
不使用
SW9 EMERGENCY 40002205
Rev 1.0
维修调整要领书
13-43
2）开关的组装
レンズ
緑・赤・黄
スイッチ
アクチュエータ
ベゼル
カバー無・有
＋５
緑
ＶＬＥＤ
・橙
凸
左側にする
部分を向かって
开关调节器
监视窗
使凸出的部分向左
保护罩无·有
透镜
绿·红·黄
＋5V LED
绿·橙
(1) 原点、停止、起动、在线、1 个循环
・
对象部件
泛光镜头（HA005520010, HA00552001A, HA00552001B）
LED（HA00534006A, HA005340060）
监视窗（HA005520030）
开关调节器（HA005340020）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
这里，监视窗上有防止转动的凸部。
・
ST、JE、CH 机
从正面看操作盘，凸部安装在右侧
（安装调节器后「EAO」标记在上方）。
② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。
这里，卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
Rev 1.0
维修调整要领书
13-44
13-10．UPS（40095745）（选购品）
※ 如果不能使用 UPS 功能，或者不使用时，只要关掉（OFF）电气控制部的 UPS 旁路开关就能停止
UPS 功能。
13-10-1．确认UPS电池（40011120）电压
不能向机器主体供给电源期间很长时，UPS 电池有可能电用完。
长期（３个月以上）不使用机器时，请确认以下的电压。

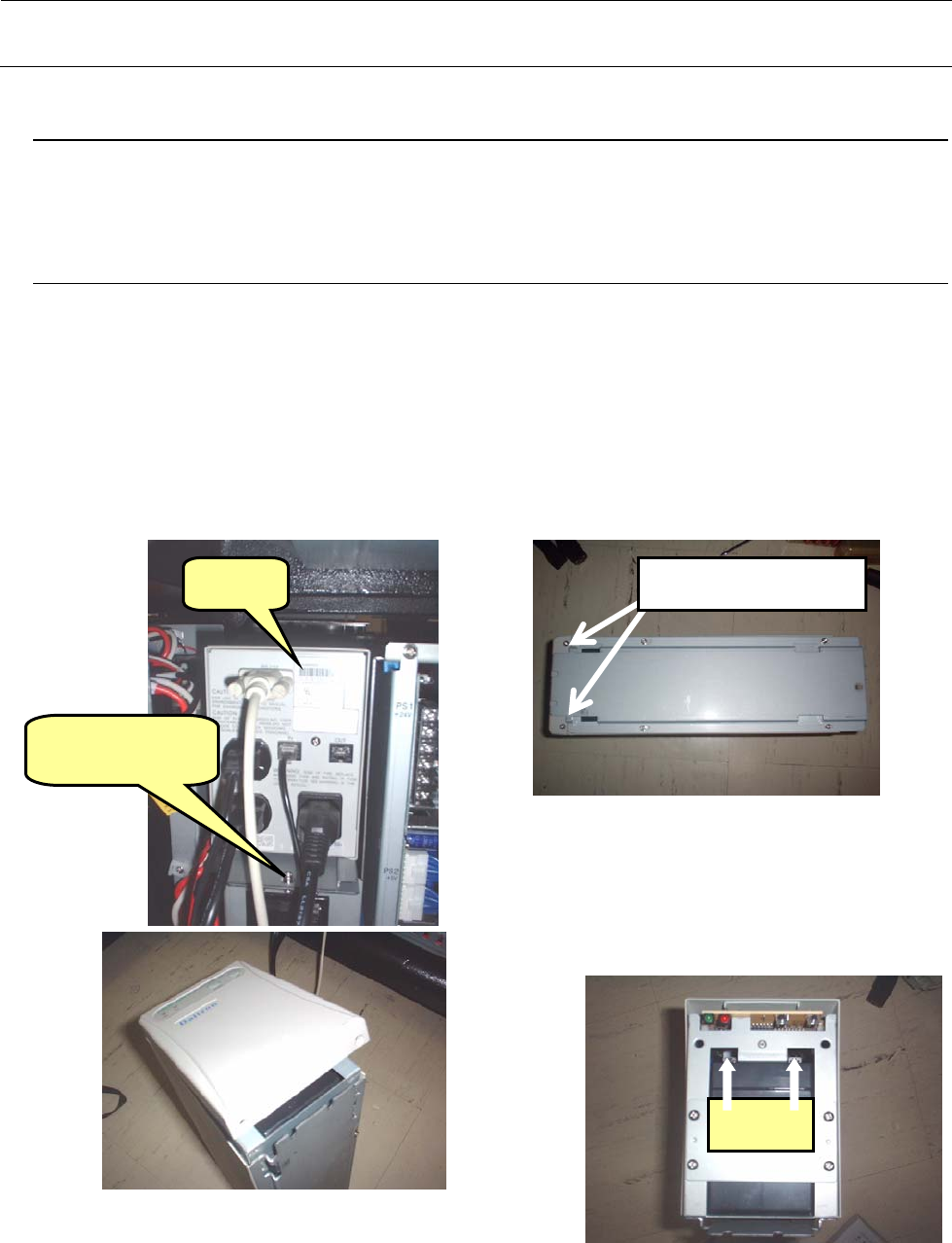

●ＵＰＳ电池电压的确认方法
① 切断主机电源。为了防止触电事故，建议在设置工厂处切断电源。
② 取下接在 UPS 背面的束线。
③ 卸下图中的螺丝，将 UPS 从电源组中取出。
固定 UPS（+金属
板）的螺丝
ＵＰＳ
正面护罩固定螺丝
④ 卸下上图所示的两处螺丝，如左图可以取下 UPS
的前面板。
⑤ 如下图，露出电池的电极，请用测试仪测定电压。
* 测定电压时，请注意不要让板的金属部碰到测
试仪的探头。
电极
⑥ 确认测试结果高于 12.5V。
⑦ 测试结果不到 12.5V 时，通过给主机通电进行 UPS 充电使电池电压达到 12.5V 以上。
* 电池电压高于 12.5V 时可以判断电池充电达到 100%。
*
UPS 充电通过将主机主断路器和主开关一起打开（
ON）进行。
（仅仅主机主断路器 ON 时，UPS 输入处不会加上 AC100V 电压。）
